تعلم خطوات تصنيع inverter بشكل احترافى

[uosef_001]

استاذ سعيدد بعتلك فيديو
قيست التردد الوطنية وطلع معى 49 هيرتز
والتانى لقياس تردد الانفيرتر وطلع معي 69 هيرتز
وكمان طلع قدرة الجهاز معي 100 وات بالكثير انا كنت مركب لمبة فكرتها 100 وات طلع 60 لم بدلتها بلمة 100 وات اشتغل بس ضعيفة
وين المشكلة استاذ سعيد ممكن تكون؟




المقاومة 100 كيلو موجودة
ومقاومة 1 ميجا

والمكثف 473

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

لم افهمك استاذ سعيد بخصوص الديودات هل تقصد عند القنطرة استخدم مكثف وما قيمته؟
لا يوجد فى البرنامج مقاس irfp064 كل الموحود صغير حجمه سوف احاول انا اعملها على بروتس فهية موجودة فى بروتس
قصدت بقياس الموصفيت انه كيف اعرف انه الموصيفت شغال ولا لا
كيف اقيسها يعنى على الافوميتر

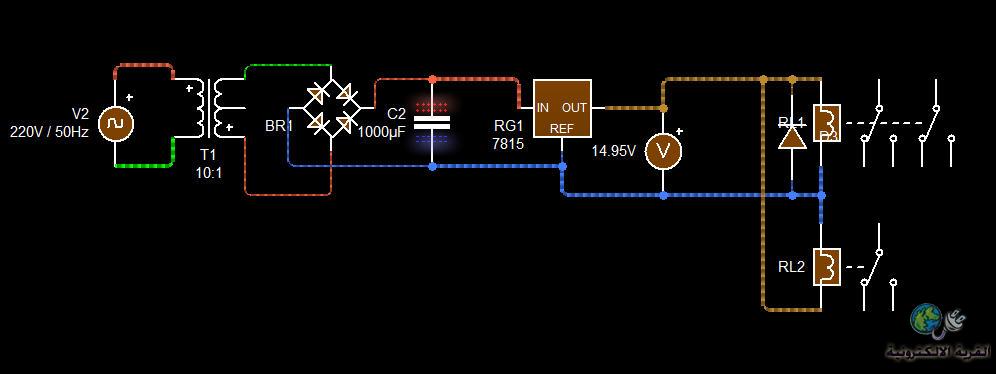

استخدم منضم 12 فولت وليس 15 فولت والمكثف اجعلها 25v/1000uf

[سعيد قادر]

69 هيرتز كثيرة لاينفع استاذ يوسف شيل المقاومة 1 ميجا عن المذبذب وشوف النتيجة

[uosef_001]

المشاركة الأصلية كتبت بواسطة سعيد قادر

69 هيرتز كثيرة لاينفع استاذ يوسف شيل المقاومة 1 ميجا عن المذبذب وشوف النتيجة

شلت المقاومة استاذ سعيد
وزاد التردد اكثر من هيك
والجهاز قدرته 100 وات رغم انى مركب 4 ترنستورات يعني المفروض يعطيني اكثر من هيك
وين المشكلة لا اعرف

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

شلت المقاومة استاذ سعيد
وزاد التردد اكثر من هيك
والجهاز قدرته 100 وات رغم انى مركب 4 ترنستورات يعني المفروض يعطيني اكثر من هيك
وين المشكلة لا اعرف

صور لى المكثف والمقاومة احدهما غلط

[uosef_001]

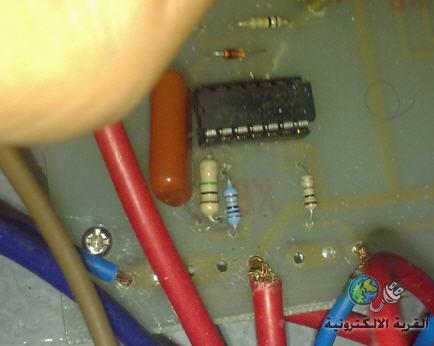

هاى الصورة

[سعيد قادر]

اكتب لى الوان المقاومة التى بجنب المقاومة 1 ميجا فهية غير واضحة

[uosef_001]

بنى اسود اسود برتقالى بني

استاذ سعيد الان لو استخدمت كاتوت السيارة بدل ريلاي الاتو شارج هل ينفع ذلك
