تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة haniamer

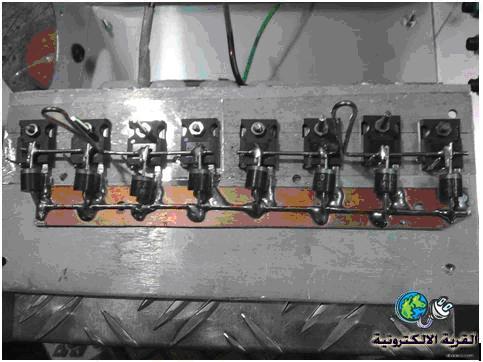

استاذ سعيد بارك الله فيك، لقد قلت سابقا "اضافة دايود فى عملية شحن البطارية :
بعد المراحل السابقة وكيفية ربط الريلاى مع الاطراف يجب اضافة عنصر اخر فى عملية الشحن
وهذا العنصر هو( دايود ) سوف نستخدم (8 دايودات ) للمساعدة فى عملية الشحن اربعة الى كل طرف

وهذا صورة توضيحية لكيفية ربط الدايود :"


1- ما هو المقصود ب "الى كل طرف" ؟
2- وسؤال ثاني : كم يكون عدد اطراف المحوله بالنسبه للملف الثانوي ؟ وما هي الفولتيه على كل طرف ، وهل يوجد طرف مشترك؟
3- كذلك بالنسبه لموجب البطاريه اين يتم ربطه بالنسبه للمحوله في اي طرف لتتم عملية الشحن باعتبار انه لا يوجد دائرة اوتوشارج؟
ارجو التوضيح جزاك الله كل خير

اخى العزيز المحولة المستعملة هو (12-0-12) فولت يعنى ثلاثة اطراف والطرف (0 ) هو الطرف المشترك وهذا الطرف يربط الى موجب البطارية والدايودات يقسم بين الطرفين

[elmasry11]

اخى سعيد تحيه طيبه انا استعملت حسب تعليماتك عدد 6 مسفت IRF064
السؤال هنا كم يكون امبير المحوله لكى احصل على واحد كيلو واط ولك جزيل الشكر

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة elmasry11

اخى سعيد تحيه طيبه انا استعملت حسب تعليماتك عدد 6 مسفت IRF064
السؤال هنا كم يكون امبير المحوله لكى احصل على واحد كيلو واط ولك جزيل الشكر

اخى الكريم قسم 1000 واط على 12 فولت يكون الناتج 83 امبير ويجب ان يكون البطارية 150 الى 200 امبير

[elmodammer]

المشاركة الأصلية كتبت بواسطة سعيد قادر

ملاحضة :

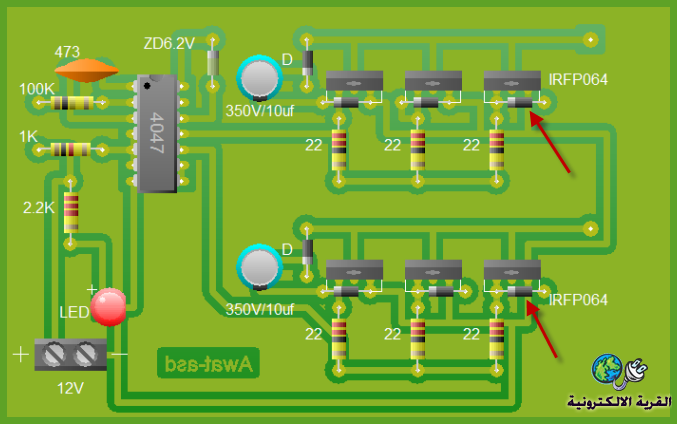

الدائرة التى قمنا برسمها قدرتها 300 واط فى بعض الاحيان قد ترغب فى ان يكون قدرة الانفيرتر اكبر اخوانى سنقوم ببعض التعديلات على الدائرة لكى نكبر القدرة ..فى الدائرة السابقة استعملنا باورموسفيت عدد اثنين واحدة لكل جا نب هنا سنستخدم ستة كل ثلاثة الى طرف وسنقوم بتغير المقاومة (68 اوم ) الى (22 اوم )كما فى الصورة والقدرة الخارجة تكون بحدود 750 الى 800 واط مع محولة اكبر من المستعمل فى الدائرة السابقة اليكم الصورة:



يتم توصيل النقاط المشار اليه الى طرفى المحولة :

اخى سعيد قادر حقا ان هذا الموضوع اكتر من رائع وقد وافيت فى الشرح بمجهود كبير ورائع وكان هدفك فى هذا الوضوع افادة الجميع فلك كثير الشكررررررررر على مجهودك الرائع


ولاكن عندى اسفسار انت قلت لكى نرفع فى قدرة الانفيرتر فى الواط الى 750او800 واط نقوم باستعمال باور موسفيت عدد ستة كل ثلاثة فى طرف ونقوم بتغير القاوة الى 22

وماذا نفعل
اذا اردنا ان نرفع القدرة الى 1600 واط نقو بزيادة باور موسفيت الى 12 وكل ستة فى طرف وتغير المقاوة الى (11 اوم )

يعنى كل مزودنا فى باور موسفيت كل معلينا فى قدرة الاخراج فى الواط

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة elmodammer

اخى سعيد قادر حقا ان هذا الموضوع اكتر من رائع وقد وافيت فى الشرح بمجهود كبير ورائع وكان هدفك فى هذا الوضوع افادة الجميع فلك كثير الشكررررررررر على مجهودك الرائع


ولاكن عندى اسفسار انت قلت لكى نرفع فى قدرة الانفيرتر فى الواط الى 750او800 واط نقوم باستعمال باور موسفيت عدد ستة كل ثلاثة فى طرف ونقوم بتغير القاوة الى 22

وماذا نفعل
اذا اردنا ان نرفع القدرة الى 1600 واط نقو بزيادة باور موسفيت الى 12 وكل ستة فى طرف وتغير المقاوة الى (11 اوم )

يعنى كل مزودنا فى باور موسفيت كل معلينا فى قدرة الاخراج فى الواط

اخى العزيز شكرا لك

نعم اخى العزيز اذا اردنا ان نرفع القدرة الى 1600 واط نقوم بزيادة الباورموسفيت الى 12 وكل ستة الى طرف واما بالنسبة الى المقاومة فنستعمل 10 اوم او 11اوم
ويجب ان يكون المحولة المستعملة اكبر فالمحولات لديها قدرة معينة اى اذا كان فى استطاعة المحولة ان يعطى قدرة 500 واط لايعطى اكثر حتى لو قمنا بزيادة الباور موسفيت يعنى لقدرة اكبر يجب ان يكون الموسفيتات اكثر والمحولة اكبر

[elmodammer]

ممكن انا لو حبيت ادخل 24v بدل من 12v يعنى هوصل بطاريتن على كل واحدة منهم 12 فولت هيخرجولى 24فولت يعنى الى هيدخل الانفيرتر 24 اية التعديل عشان ادخل 24فولت

ويريت لو اعرف هو الموسفيت بيستحمل لحد امبير معين حتى لو كان الى داخل 300 امبير ولا مكن يتلف لو الامبير كان عالى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة elmodammer

ممكن انا لو حبيت ادخل 24v بدل من 12v يعنى هوصل بطاريتن على كل واحدة منهم 12 فولت هيخرجولى 24فولت يعنى الى هيدخل الانفيرتر 24 اية التعديل عشان ادخل 24فولت

ويريت لو اعرف هو الموسفيت بيستحمل لحد امبير معين حتى لو كان الى داخل 300 امبير ولا مكن يتلف لو الامبير كان عالى

اخى العزيز

فى انفيرتر 12 فولت يكون المحولة المستعملة (12 - 0 -12 )فولت ولاكن فى انفيرتر 24 فولت يكون المحولة المستعملة هو (24 -0 - 24 )فولت وسيكون هناك بعظ التغيرات على الاوتوشارج
واما بخصوص الموسفيت فيجب النضر الى داتاشيت لمعرفة كل شى عن الموسفيت المستعمل

[سعيد قادر]

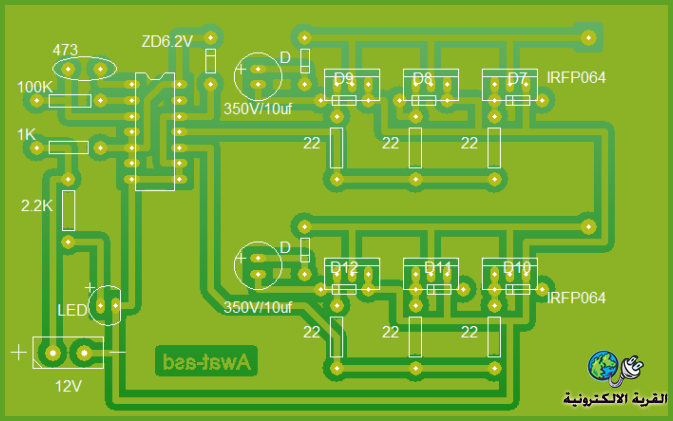

سوف نضيف فلتر اضافى على الموسفيتات وهو دايود لكل موسفيت لحماية البوابات كما فى الصورة وهو دايود عادى (4148 ) :
