تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

استاذ سعيد
جهاز الانفيرتر الذي استخدمه قدرته 200 وات حيث اني استخدم عدد 2 موصفيت فقط
ومحول قدرته 250 وات

الان استاذ سعيد لو استخدمت 4 موصفيت بدل ل2 وخليت المحولة 250 وات اعتقد سيصبح الموصفيت لا يوجد ضغط عليه

والسؤال الاخر
هل لو استخدمت دايود 3 امبير للشحن بدل ل6 امبير لانه الجهاز قدرته حتكون 200 وات وليس 500 وات هل يكون فى مشكلة؟

والجهاز ممكن يشغل مروحة ام لا؟

طبعا يكون احسن الموصفيت سيقل الضغط عليه والدايود افضل ان لا تغيرها فدايود 6 امبير احسن من دايود 3 امبير الضغط عليه سيكون اقل

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة أنس غالي

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

وجزاك الله كل الخير شكرا لك اخى العزيز

[uosef_001]

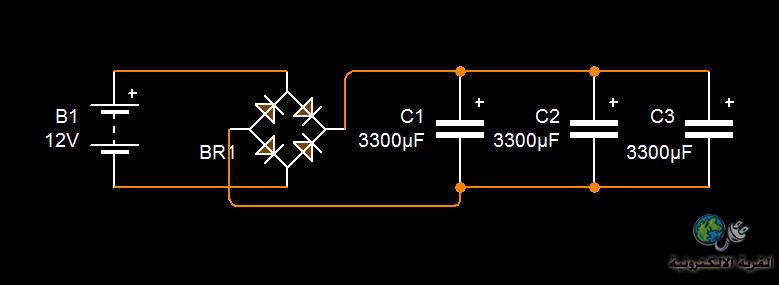

لو ركبت قنطرة عند مدخل البطارية مش افضل من ان اركب دايود استاذ سعيد

[elgafary]

موضوع مهم جدا
و158 صفحة حتى الان
وفى كل صفحة استفادة
اظن من الصعب الالمام بالموضوع جيدا
ارجوا تجميع الموضوع

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

لو ركبت قنطرة عند مدخل البطارية مش افضل من ان اركب دايود استاذ سعيد

ولماذا القنطرة لم افهم ممكن توضح اكثر ؟؟

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة elgafary

موضوع مهم جدا
و158 صفحة حتى الان
وفى كل صفحة استفادة
اظن من الصعب الالمام بالموضوع جيدا
ارجوا تجميع الموضوع

اخى العزيز شكرا لك انشاء الله اقوم بتجميع الموضوع مازلت اعمل عليه

[ahmed_sami]

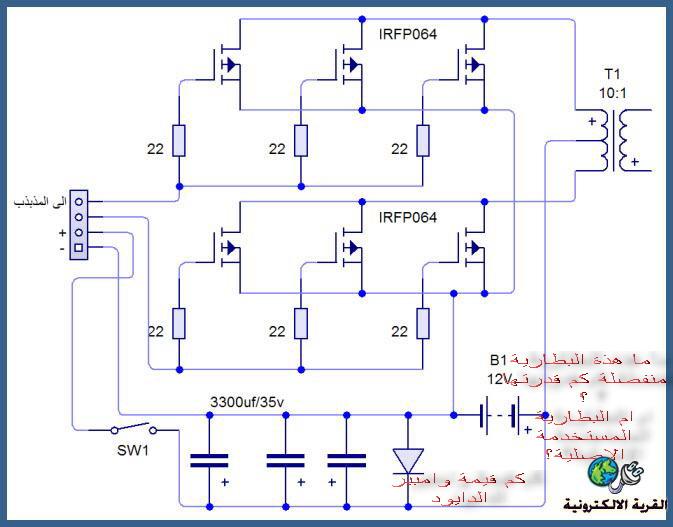

http://upload.qariya.info/images/qariya-f84940e1fd.jpg
اغلى واطيب تحية للبشمهندس سعيد قادر
انا تعلمت كثيرا من هذا الموضوع رغم انى مبتدأ جدا
بارك الله فيك ويزيدك من علمة
انا عندى استفسارين يارب تجاوبنى عليهم
1-انا هستخدم بطارية 12v 60A
ما هى البطارية b1 الموجودة فى الرسم السابق هل هى نفس البطارية المستخدمة 12v 60A ام بطارية عادية منفصلة
وما قيمة وامبير الدايود
2-المقاومات المستخدمة فى الرسم هى مقاومات كربونية عادية
ام ذو قدرة عالية مثلا10وات

انا انشاء الله هعمل المشروع دة وهيكون اول مشروع ليا و البركة فيك
انا هعمل 6موسفيت وترنس800 وات وبطارية 60 امبير
لاحصل على جهاز 800 وات
بس انا بش فاهم دائرة الشحن لوعندك دائرة شحن مبسطة مرسومة ياريت تنذلها لينا
وتانى مرة اشكرك وانت قدوة لى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة ahmed_sami

http://upload.qariya.info/images/qariya-f84940e1fd.jpg
اغلى واطيب تحية للبشمهندس سعيد قادر
انا تعلمت كثيرا من هذا الموضوع رغم انى مبتدأ جدا
بارك الله فيك ويزيدك من علمة
انا عندى استفسارين يارب تجاوبنى عليهم
1-انا هستخدم بطارية 12v 60A
ما هى البطارية b1 الموجودة فى الرسم السابق هل هى نفس البطارية المستخدمة 12v 60A ام بطارية عادية منفصلة
وما قيمة وامبير الدايود
2-المقاومات المستخدمة فى الرسم هى مقاومات كربونية عادية
ام ذو قدرة عالية مثلا10وات

انا انشاء الله هعمل المشروع دة وهيكون اول مشروع ليا و البركة فيك
انا هعمل 6موسفيت وترنس800 وات وبطارية 60 امبير
لاحصل على جهاز 800 وات
بس انا بش فاهم دائرة الشحن لوعندك دائرة شحن مبسطة مرسومة ياريت تنذلها لينا
وتانى مرة اشكرك وانت قدوة لى

شكرا لك اخى الفاضل وبارك الله فيك
اخى العزيز البطارية هية نفس البطارية 12v 60A والمقاومات هية مقاومات عادية وفى المشاركات فيها صور للمقاومات

بالنسبة لدائرة الشحن ليس لدية سوى هذا الدائرة وهية عملية جدا
مالذى لاتفهمه فيها ؟؟
