[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

استاذ سعيد
لم ركبت الريلاي بالطريقة هاى بعيدين غلط فى الدائرة
وبصير المذبذب يشتغل معي ليه مش عارف
الريلاي المستخدم للمحاكاة فقط

توصيل موجب البطارية فى هذه الدائرة سليمة تاكد منها على البوردة

[uosef_001]

المشاركة الأصلية كتبت بواسطة سعيد قادر

الدايودات المستخدمة 6 امبير هو لمساعدت الموصفتات على شحن البطارية يعنى حتى لو لم نركب الدايودات الموصفتات تقوم بشحن البطارية ولاكن يستحن استخدام الدايودات لكى يخفف الضغط على الموصفتات

افهم من كلامك استاذ سعيد انه الموصيفت تقوم بتحويل التيار المتردد الى مستمر فى عملية الشحن

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة hkemlove

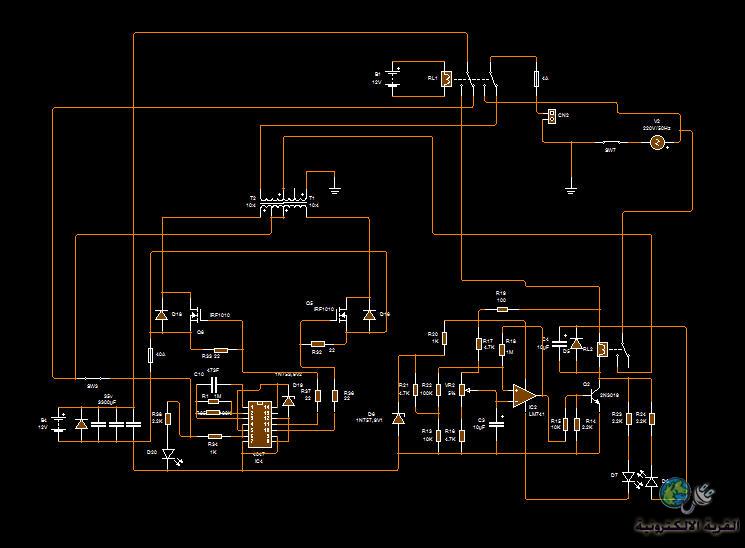

استاد سعيد شو فلي الصوره هاي تاعت المدبدب مع الاتو شارج مع الاوفر لود ادا صح
ولا لأ
ادا بدها تعديل عدلي اياها وبدي توضحلي عليها الاطراف الي تطلع من الريالتي
ومن المدبدب
وبالنسبه للمكتف الي قال عنه استاد يوسف بنحطه ناحيه طرف 12.5 فولت ولا اي طرف
[IMG] Uploaded with ImageShack.us[/IMG]

اخى العزيز ارفع لى الملف

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

انا حطيت المكثف على الطرفين زي ما حكيت
وشبكته على الخرج مباشرة

سؤال اخر
ممكن تشرحلى كيف بيتم تحويل كهرباء الوطنية الى كهرباء متستمرة عند شحن البطارية فى جهاز الانفيرتر علما بانى مستخدم 2 موصفيت

- المحول استاذ سعيد لقيت درجة حرارتها عالية اكثير وكذلك الموصفيت لقيتها عالية ايضا
رغم انى ما بحمل عليها اكثر من 150 الى 170 وات والجهاز اعطانى قدرة 220 وات

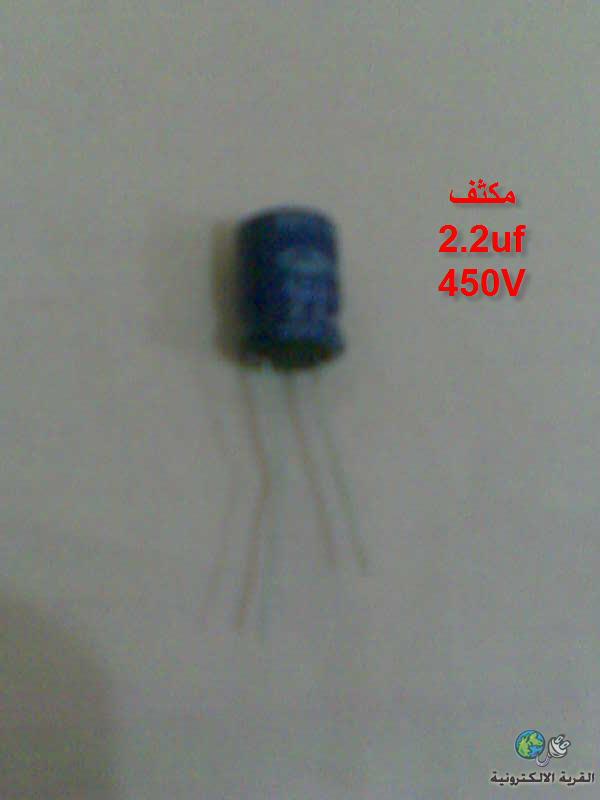

هذي صورة المكثف لى استخدمته وانفجر معي

وكيف لاينفجر ؟؟ انت تستخدم مكثف ذات قطبية سالب وموجب على كهرباء متغير او متردد استخدم مكثف بدون قطبية ac

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

افهم من كلامك استاذ سعيد انه الموصيفت تقوم بتحويل التيار المتردد الى مستمر فى عملية الشحن

نعم استاذ يوسف وفى كثير من الاجهزة لايستخدم دايود فى عملية الشحن ولاكن انا افضل اضافة

[uosef_001]

طيب استاذ سعيد بخصوص سخونه المحول

انا لم جيت اركب المكثف لى حكيت عنه لقيت المحول سخن جدااا
يعني لسه ما ركبت المكثف

انا المحول لى مستخدمه
3.2*5
قطر سلك 220 فولت 0.5
قطر سلك 12 فولت 1.5

سالت قالو بيعطيني فقط من 8 الى 10 امبير

[hkemlove]

http://www.mediafire.com/?0372p3v137pv954
هاي الملف استاد سعيد

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

طيب استاذ سعيد بخصوص سخونه المحول

انا لم جيت اركب المكثف لى حكيت عنه لقيت المحول سخن جدااا
يعني لسه ما ركبت المكثف

انا المحول لى مستخدمه
3.2*5
قطر سلك 220 فولت 0.5
قطر سلك 12 فولت 1.5

سالت قالو بيعطيني فقط من 8 الى 10 امبير

بعد تعديل موجة خرج الانفيرتر من الطبيعى ان يسخن الموحول ولاكن بشكل معقول مادمت لاتستخدم مكثف على الخرج قد يكون الحمل على الخرج كثير او لم يتم لف المحولة بشكل جيد
