تعلم خطوات تصنيع inverter بشكل احترافى

[محمود المليجى]

الاستاذ سعيد عاوزين نعمل معاة حاجة مش عارف والله اعمل معاة اية عاوز اعمل اى حاجة من الخدمات الاهو بيقدمها لنا يارب يحفظة هو اهلة واولاادة

[محمود المليجى]

استاذ سعيد شوفت الدائرة

[hkemlove]

السلام عليكم
بعد اذن استاد سعيد
كيف الحال يا محمود انا حبيت اساعدك انا اشتغلت ليك الملف علي البرنامج
وحاولت قدر المستطاع اني اتحري الدقه فيهاااااا
http://www.mediafire.com/?mowu3a4pfsq6674
واي شئ انا في الخدمه
اخوك في الله

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

انا وضعت مكثف 1 ميكرو
اركب واحد 2 ميكرو
ولا اركب 2 كل واحد 2 ميكرو

ضع مكثفين 1مايكرو على التوازى

[hkemlove]

حمد الله علي السلامه استادي يا حبيبي
وين هل الغيبه
الواحد قلق عليك
ان شاء الله المانع خير

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

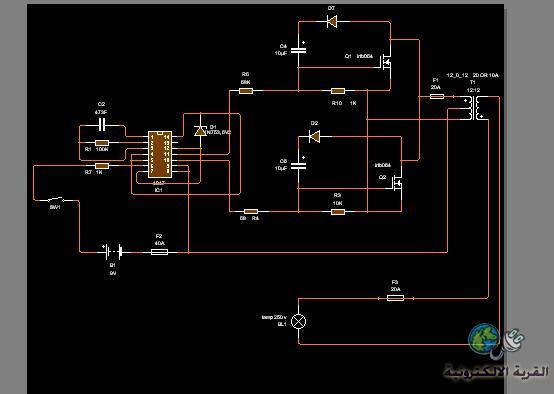

http://upload.qariya.info/images/qariya-a78f7d0f9a.jpg كدة اشتغل

استاذ محمود ارفع لى الملف احسن مش واضحة

[hkemlove]

استاد سعيد ايش صار في الملف تاعي
ومارديت علي بخصوص المحول
يعطيك العافيه

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة hkemlove

استاد سعيد الحين انا بدي اعمل محول قدرته 1000 وات
يعني الحسبه حتطلع متل هيك
y = 9.7
x=9


210* 0.48 =101 لفة عدد لفات (210 فولت )

220 *0.48= 105 لفة عدد لفات (220 فولت )

230 * 0.48= 110 لفة عدد لفات (230 فولت )

20 * 0.48 = 9 لفة عدد لفات (20 فولت )

12.5* 0.48 = 6 لفة عدد لفات (12.5 فولت )

ولحساب الواتيه حسب القانون الي انتا قلته
2*9.7*9*6=1024
باعتبار z هيا 6 والي هيا اعتبارها عمق القالب الحديدي الممتل في الصوره هاي






انا هيك تماام ولا في شي غلط

بس انا مش عارف سمك السلك بدي مساعدتك يا استادي العضيم

اخى العزيز عملت برنامج لمعرفة عدد لفات المحولة فى الانفيرتر استخدمه برنامج فى غاية الدقة ولمعرفة قطر السلك ارجو النضر الى هذا الرابط
http://www.qariya.com/vb/showthread.php?t=57786&page=8
