محمود المليجى · 06-03-2011, 06:36 PM

شوف كدة استاذ سعيد انا غيرت المقاومة الا جاية من المذبذب 68 اوم وطرف الوسط لموجب البطارية

سعيد قادر · 06-03-2011, 06:36 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة محمود المليجى

يعنى الغلط فى المحول بس ولا الموصيفت المقاومة الا حاية 68 اوم من المذبذب المفروض توصل بالطرف فى الموصيفت الا فى النصف

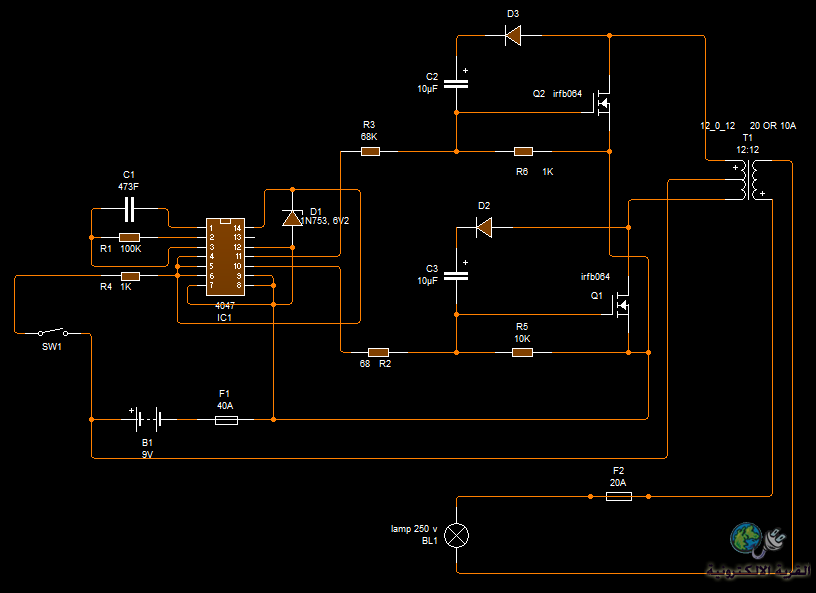

شوف الملف بعد التصحيح

محمود المليجى · 06-03-2011, 06:40 PM

المقاومة 68 مش المفروض تكون مع المكثف زى الرسمة الا قبل كدة

محمود المليجى · 06-03-2011, 06:43 PM

صح استاذى العزيز

محمود المليجى · 06-03-2011, 06:49 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة سعيد قادر

زى الرسمة الا حضرتك رسمتها

سعيد قادر · 06-03-2011, 06:50 PM

المقاومة 68 اوم يتم ربطه الى بين خرج المذبذب ودخل بوابة الموصفتات استاذ محمود

uosef_001 · 06-03-2011, 08:59 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة سعيد قادر

شوف الملف بعد التصحيح

استاذ سعيد
انت حاطط مقاومة 68 اوم هنا مو المفروض تكون 22 اوم لى على المذبذب
وضايف مكثف ومقاومة 10 كيلو على الموصفيت انت لغيتهم لم اشتغلت الجهاز انا لو ضفتهم فى مشكلة
وهنا مفيش دايود الشحن لى هو 6 امبير

اضافة لذلك المقاومة 100 كيلو لى مع المكثف تبع المذبذب احنا ضفنا ليها مقاومة 1 ميجا على التوازي

شكرا لمجهودك وارجو الرد

محمود المليجى · 06-03-2011, 09:27 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة محمود المليجى

زى الرسمة الا حضرتك رسمتها

استاذ سعيد شوف انتة حضرتك المقاومة 10كيلو متوصلة مع المكثف والمقاومة 68 متوصلة بالطرف الا فى النصف صح كد استاذى معلش انى بضيقق
