أخى سعيد
أولا أعتذر عن التأخير فقد كانت لدى شكوك كثيرة و لم أرد أن أذكر الاعتراضات قبل تمام التأكد مما سأقول، وقد تصفحت الموقع ولم يبرر ذلك أى من الأسئلة فى ذهنى حتى قررت قراءته بتأنى فتأكدت أفكارى، فلا دليل على أن الدائرة تم تنفيذها.

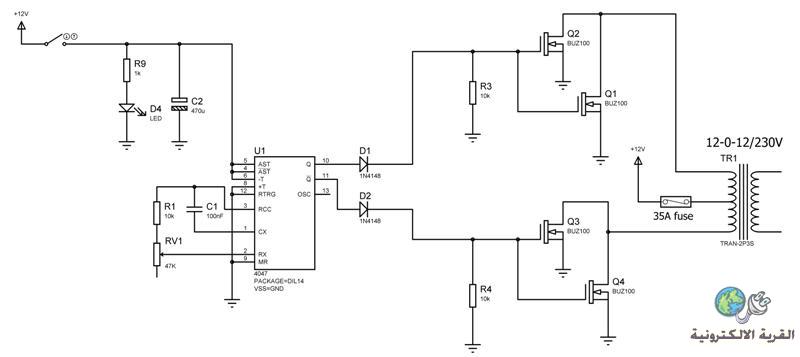

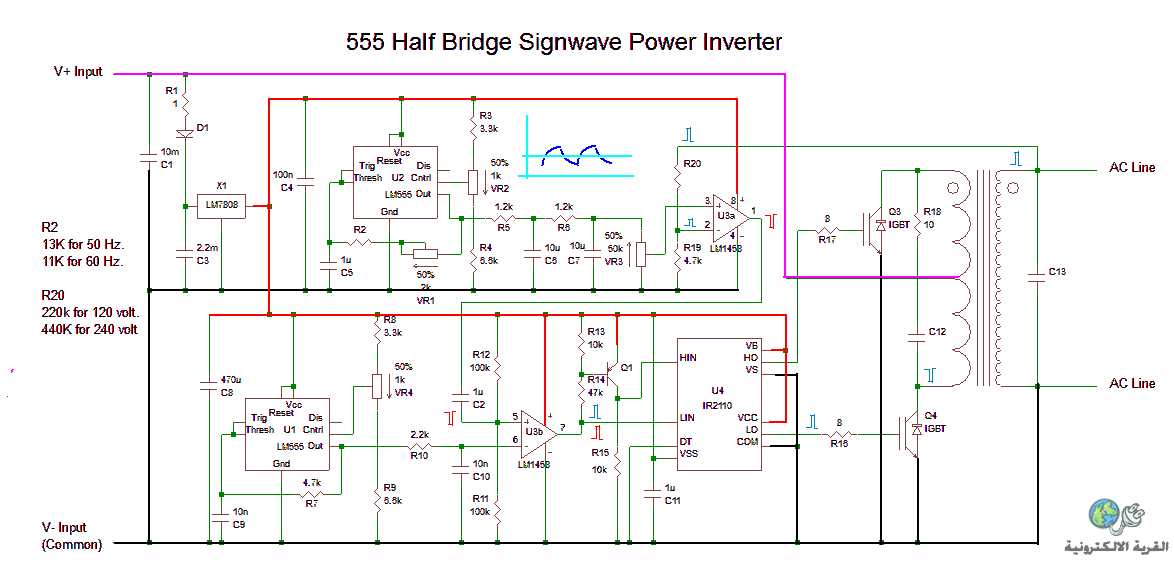

أولا المكبر LM1458 وهو ليس سريعا بالقدر الكافى لكن هذا لا يهمنا فسنفترض أنه يعمل، دائرة U2 ستخرج 50 ذ/ث، ثم بعد المرشح ستكون موجة جيبية متراوحة بين 3 إلى 3.6 فولت أى بسعة قدرها 0.6 فولت (نتيجة محاكاة)
الدائرة السفلية U1 التى تعطى 30 ك هرتز سنفترض أن من الجهة الأخرى نحصل على 50 ذ/ث و بالتالى ستخرج موجة معدلة PWM كما يقول، ستمر عبر U4 ورقمها IR2110 وهى مجرد درايفر تعطى استجابة سريعة لتقليل الفقد فى الترانزستورات بأنواعها كسويتش و تخرج الإشارة فى نفس الوجه فتفتح الترانزيستورات المتصلة بالمحول.
هنا أول مشكلة، فالمحول يقول أنه "حديد" ولهذا لن يخرج التردد العالى و سيخرج 50 ذ/ث فقط؟ أشك فى هذا فالفقد فى الحديد نتيجة التردد العالى سيكون كبير جدا حتى أنه سيفقد الحث و تتلف الترانزيستورات ، ولو كان هذا صحيح، لماذا لم يستخدم فى أى جهاز آخر فى السوق؟؟
إذن سنستخدم فرايت، سيقلب الأمور رأسا على عقب لأن بدلا من دخول 50 ذ/ث سيدخل 30ك هرتز على المكبر الأول مما يلغى وضيفته كمثبت للخرج و يسبب ارتباك فى الدائرة كالنبضات التى رسمتها على أجزاء الدائرة
