اخي سعيد هل ممكن ان اعمل انفرتر يتكون من avr و افر لود ام غير ممكن

لي استفسار اخر اخي سعيد هل دائرة اوتوشارج التي دكرت تشحن ب12.5 فولت هل تلك دائرة ترفع جهد البطرية الى 14.5 فولت يعني اكتر من قيمة محول هل تيار الدي سيرفع الجهد الى اكتر من جهد المحول 12.5 فولت ام ان المحول يعطي جهد اكبر

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mohatvnet

اخي سعيد هل ممكن ان اعمل انفرتر يتكون من avr و افر لود ام غير ممكن

لي استفسار اخر اخي سعيد هل دائرة اوتوشارج التي دكرت تشحن ب12.5 فولت هل تلك دائرة ترفع جهد البطرية الى 14.5 فولت يعني اكتر من قيمة محول هل تيار الدي سيرفع الجهد الى اكتر من جهد المحول 12.5 فولت ام ان المحول يعطي جهد اكبر

فى الحقيقة لم اجربها من قبل ولاكن من الناحية النضرية لن تكون عملية
دائرة الاوتوشارج يقوم بفصل فولتية الكهرباء عن المحولة لكى يتوقف عن الشحن عند وصول الفولتية الى الحد المطلوب هذا دور الاوتوشارج فقط

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة سعيد قادر

المشكلة الاولى طلعت فى التردد كان الترددبحدود 1khz ؟؟

احيى فيك اصرارك و مثابرتك - التردد ممكن ضبطه من البرنامج

يعنى لايصلح لتشغيل مسجل او اية جهاز فيها محولة يتسبب فى احراقه وغير ذالك المايكرو كنترولر سريع الاحتراق غير محمى بشكل جيد

الحماية هى المقاومة 1 ك و المفروض أن يكون هناك أخرى 100ك بين البوابة والأرضى

والمشكلة الاخرى فى برمجة المايكرو كنترولر تبرمج المايكرو كنترولر ثم تضعه فى الجها فلا يعمل حاولت اكثر من عشر مرات وفى المرة الاخيرة اشتغل والحمد لله

مشكلة التغذية أى 12 فولت هنا حساسة جدا و اعتقد أنها لا تأخذ حقها من التصميم الجيد فنبضات ترانزيستور الخرج تدخل الميكرو من خلاله

ولاكن قست الفولتية بدل 220 فولت كان تقريبا 100 فولت مع ان المحولة 220 فولت ؟؟

لانك نسيت الفرق بين Peak Value, RMS value

المهم غيرت المقاومات الذى على خرج المايكرو من 1k الى 100 اوم زاد الخرج الى 160 فولت ولاكن تسبب فى ارتفاع حرارت الموسفتات بشكل كبير وفى الاخير احترق المايكرو والحمد لله هههههه ارتحت .....كله مشاكل لا انصحك بتجربته متعب جدا وغير عملى قد احذفه من الموضوع ايضا

الموضوع يحتاج أوسيلوسكوب جيد Dual Channel لتقارن الخرجين وتعرف سبب السخونة

أيضا المقاومة فى الخرج R4 و قيمتها 44 أوم هذه تسبب هبوط الخرج عند التحميل فلو الجهاز 220 وات سيسحب 1 أمبير وهذا يسبب هبوط 44 فولت من الخرج

[سعيد قادر]

1- جزاك الله كل الخير استاذ ماجد شكرا لك على التوضيحات المشكلة ليس لدية سوى ملف الهيكسا ولا اعرف كيف كتب البرنامج

2- استاذ ماجد مكن تعطينى فكرة عن توليد هذا الموجة حتى اقوم بكتابته من جديد ماهية المراحل التى يجب ان اتبعها حتى يكون الخرج موجة جيبية بتردد 50 هيرتز؟؟ ولك جزيل الشكر

3- لدية اوسليسكوب استاذ ماجد ولاكن بصراحة لااعرف كيف اقارن الخرجين ممكن بعض التوضيح وماذا استفيد من هذا المقارنة ؟؟

4- المقاومة 44 اوم لم اقم بربطها

[ماجد عباس محمد]

جرب أولا استخدام كريستال ذات نصف تردد الأولى فإن تغير تردد الخرج تكون عرفت ما عليك فعله و ربما تعالج الكريستال الصحيحة مشاكل كثيرة
أيضا لم ترسم لى دائرة التغذية
الاوسيلوسكوب ستضع كل قناة على خرج و يجب أن لا يكون بينهما وقت مشترك بمعنى أن تنزل واحدة إلى صفر قبل أن تصعد الأخرى إلى 1 وهكذا

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

جرب أولا استخدام كريستال ذات نصف تردد الأولى فإن تغير تردد الخرج تكون عرفت ما عليك فعله و ربما تعالج الكريستال الصحيحة مشاكل كثيرة
أيضا لم ترسم لى دائرة التغذية
الاوسيلوسكوب ستضع كل قناة على خرج و يجب أن لا يكون بينهما وقت مشترك بمعنى أن تنزل واحدة إلى صفر قبل أن تصعد الأخرى إلى 1 وهكذا

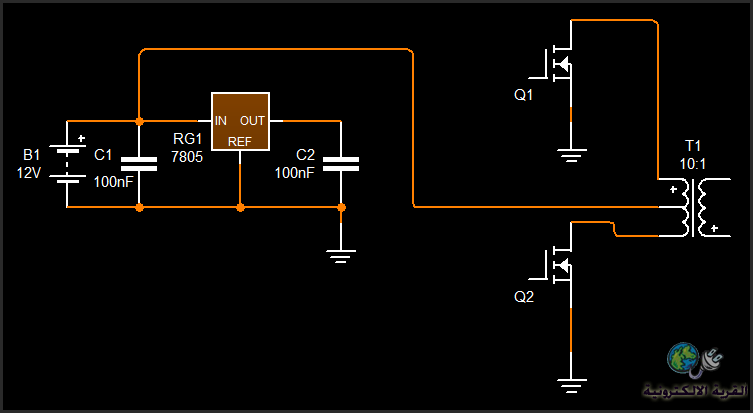

شكرا لك استاذ ماجد سوف اغير الكريستال انشاء الله ودائرة التغذية عادى استعملت منضم 5 فولت لتغذية المايكرو والمصفتات ربط مباشر الى 12 فولت

فهمت بشان المقارنة شكرا لك استاذ ماجد سارسم لك دائرة التغذية انشاء الله امهلنى بعض الوقت

[سعيد قادر]

طبعا ال 5 فولت الى المايكروكونترولر

[ماجد عباس محمد]

مشاكل بدء التشغيل غالبا تعود للكريستال، جرب وضع الاوسيلوسكوب على طرفيها و المفروض أن تشاهد التردد فإن لم تعمل جرب المكثفات بينها والأرضى
أذكر مرة لم تعمل إلا برفع هذه المكثفات
