تعلم خطوات تصنيع inverter بشكل احترافى

[mohatvnet]

كيف حالك استاد سعيد

لقد عدلت الكود الميكرو سي الخاص بالدائرة سين ويف الدي وضعت عدلته على 50 هيرتز ولكن اخي سعيد لديا مشكل الان فقط في مقاومة ومكتف لم اعرف ضبط قيمتهم ممكن ان تعطيني طريقة حساب قيمتهما في تلكا دائرة ولدي طلب اخر هل ممكن اخي سعيد ان نزيد من تطوير تلك دائرة لكي يكون في الخرج انفرتر الجهد عادي بدون تشوه يعني متل يو بي اس

هاهو رابط للملف يحتوي على تلك دائرة في بروتش وكدالك ملف الهيكسا والبروجيكت :
http://www.4shared.com/file/dGUQC-OE...er_16F84A.html

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mohatvnet

كيف حالك استاد سعيد

لقد عدلت الكود الميكرو سي الخاص بالدائرة سين ويف الدي وضعت عدلته على 50 هيرتز ولكن اخي سعيد لديا مشكل الان فقط في مقاومة ومكتف لم اعرف ضبط قيمتهم ممكن ان تعطيني طريقة حساب قيمتهما في تلكا دائرة ولدي طلب اخر هل ممكن اخي سعيد ان نزيد من تطوير تلك دائرة لكي يكون في الخرج انفرتر الجهد عادي بدون تشوه يعني متل يو بي اس

هاهو رابط للملف يحتوي على تلك دائرة في بروتش وكدالك ملف الهيكسا والبروجيكت :
http://www.4shared.com/file/dGUQC-OE...er_16F84A.html

شكرا لك
قبل كل شى اشرح لى كيف حولتها الى 50 هيرتز ؟؟ هل غيرت الكريستال ؟؟ ام داخل البرنامج ؟؟

المقاومة لانربطها فهو يضعف الخرج والمكثف استخدم مكثف 250 او 400 فولت ب 2مايكرو اقل او اكثر مش مشكلة

[mohatvnet]

المشاركة الأصلية كتبت بواسطة سعيد قادر

شكرا لك

استاد ساعد لاداعي لشكر كلنا نسال ونجيب لكي نستفيد جميعا
قبل كل شى اشرح لى كيف حولتها الى 50 هيرتز ؟؟ هل غيرت الكريستال ؟؟ ام داخل البرنامج ؟؟

غيرت البرنامج الهيكسا لاحض بروجيكت للهيكس انا عملت تشبيه للهيكسا الدي ارفقته مع بروتش ولكن ب50 هيرتز اول شيء عملت 1/50=0.02 تانية حولتها للميكرو تانية 1000000*0.02=20000us بعد دالك قصمتها على 2 ونحصل على 10000us وفي الاخير بدئت اعدل بورت 1 من الميكرو قصمت 10000us كي احصل على شكل متل الهيكسا الدي وضعت انا عملتها في بروتش وعدلت عليها وبعد الانتهاء من بورت 1 انتقلت الى بورت 2 ووضعت نفس تلك الاكواد فقط غيرت من بورت 1 الى بورت 2

ملاحضة :
ارجو ان ترى بروجيكت الدي وضعته مع ملف الهيكس ادخله في برنامج ميكروسي وستفهمه هو بسيط
المقاومة لانربطها فهو يضعف الخرج والمكثف استخدم مكثف 250 او 400 فولت ب 2مايكرو اقل او اكثر مش مشكلة

هل ممكن استاد سعيد ان تعطيني طريقة حساب المكتف هل ممكن ان نزيد بعض الاضافات لكي نحصل على الخرج يشبه كهربا المستعمل في المنازل يعني بدون شوائب لكي لايوئتر على الاجهزة الحساسة متل الحاسوب المحمول وتلفاز بلازما...

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mohatvnet

هل ممكن استاد سعيد ان تعطيني طريقة حساب المكتف هل ممكن ان نزيد بعض الاضافات لكي نحصل على الخرج يشبه كهربا المستعمل في المنازل يعني بدون شوائب لكي لايوئتر على الاجهزة الحساسة متل الحاسوب المحمول وتلفاز بلازما...

والله انت بطل هههههه
قانون ايجاد المكثف لااعرفها بصراحة القيم التى اعطيتك اياه شفتها فى الانفيرتر واستعملها شخصيا سوف نحتاج مساعدت الاستاذ ماجد فى هذا الامر فهو ماشاء الله ضليع ومحترف فيها ارجو ان لايبخل علينا فى الرد .... طيب قل لى كيف قارنت ملفى الهيكسا ؟؟ وكيف عرفت شكل الموجة ؟؟

[ماجد عباس محمد]

شكرا أخى سعيد

إن كان المقصود هو المقاومة R4 فهى 50 أوم وهى بالطبع قيمة عالية، لو الجهاز 220 وات يحتاج أن يعطى 1 أمبير وهى تسبب فقد 50 وات فيها فضلا عن فقد 50 فولت من أصل 220 للحمل عليها
الحل العملى فى الوحدات العملية هو استخدام ملف لا يعوق التردد 50 بينما يعوق الترددات الأعلى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا أخى سعيد

إن كان المقصود هو المقاومة R4 فهى 50 أوم وهى بالطبع قيمة عالية، لو الجهاز 220 وات يحتاج أن يعطى 1 أمبير وهى تسبب فقد 50 وات فيها فضلا عن فقد 50 فولت من أصل 220 للحمل عليها
الحل العملى فى الوحدات العملية هو استخدام ملف لا يعوق التردد 50 بينما يعوق الترددات الأعلى

شكرا لك استاذ ماجد المقاومة لن نستعملها بس المكثف كيف يتم تحديد قيمته ؟؟

[mohatvnet]

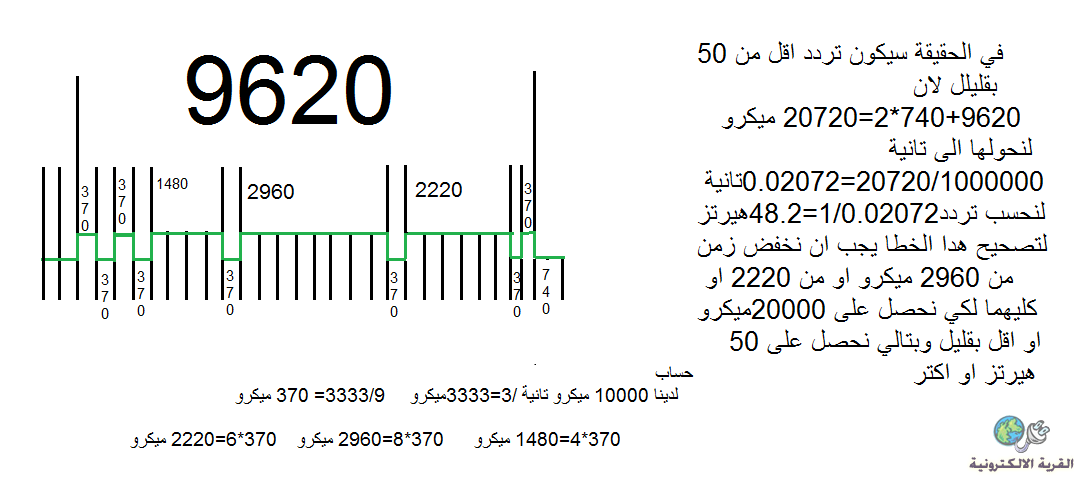

استاد سعيد اسف على تاخري والله تاخرت بسب تلك شرح هاهي طريقة اخي سعيد :



استاد ماجد هل ممكن ان نضيف عدة اضافة على خرج انفرتر لكي نحصل على موجة سين ويف 100*100 بدون اي شوائب ونستعمل احمال كبيرة حتى 3 كيلو وات لتشغيل عدة اجهزة في المنزل

[ماجد عباس محمد]

المكثف ليس هو الحمل المناسب لأشباه الموصلات لأنه سيسبب سخونة شديدة و الأحمال الحثية أخف وطأة عليها
عموما جرب لأن حساب مكونات الفلتر تعتمد أصلا على تردد الأساس وهو 50 ذ/ث و تردد التقطيع الخارج من الدائرة
و كما ذكرت فى مشاركتى السابقة يكون قصر على التردد العالى بينما لا يكون كذلك على 50ذ/ث

الدائرة لا يمكن الحساب منها بدون الكريستال و معرفة ترددها
