تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mohatvnet

استاد سعيد عرفت شكل موجة في برنامج بروتش بحيت حدفت المحول وكل شي ما عادا ميكروكنترولر ووضعت سلك من قارء ترددات الى بورت 1 الدي كان موصول مع المقاومة ونفس طريقة عملتها في بورت 2 وفي الاخير رسمت في ورقة تلك الاشكال وبدات اعمل الحسابات وعندما طبقتها نجحت معي ولكن واجهت مشكل مع المكتف لكي احصل على موجة جيدة

اتمنا ان نجد الحل في اضافة دائرة ما اواي شئ لكي نحصل على موجة جيدة متل يوبي اس

لي سؤال لك اخي سعيد هل يوبي اس يوجد في خرجه مكتف واحد

جربت الملف التردد 74 هيرتز ؟؟

[mohatvnet]

استاد سعيد اضن ان المشكل في مدبدب خاص بالميكروكنترولر لدالك لن يكن زمن حقيقي نصيحتي لك استاد سعيد هو ان تخفض كريستالة في البرنامج الى 3 اواقل ولاحض اخي سعيد انا كنت ساجرب تلك طريقة ولكن لا املك جهاز اوسيليسكوب فقط اجرب في برنامج بروتش

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mohatvnet

استاد سعيد اضن ان المشكل في مدبدب خاص بالميكروكنترولر لدالك لن يكن زمن حقيقي نصيحتي لك استاد سعيد هو ان تخفض كريستالة في البرنامج الى 3 اواقل ولاحض اخي سعيد انا كنت ساجرب تلك طريقة ولكن لا املك جهاز اوسيليسكوب فقط اجرب في برنامج بروتش

المشكلة هنا كلما خفضنا التردد اقترب الموجة من جيبية الى موجة مربعة كما حصل فى الملف الذى عدلته اصبح الموجة بعد التعديل الى مربعة ؟؟ شاهدت الموجة اليوم كانت مربعة ؟؟

[mohatvnet]

ساحاول ان عمل طريقة التي دكرت في مرة تانية لدالك شخص الدي يعمل موجة متلتة ومتقطعة لكن لا اعرف فياي صفحة فقط احتاج لبعض الوقت

[سعيد قادر]

لدية جهاز انفيرتر من نوع ساين ويف اليوم قمت بفحص هذا الجهاز بعد التدقيق والفحص اتضح لى ان تردد هذا الجهاز هو 27kh ؟؟

لم اتوقع ان يصل تردد هذا الجهاز الى هذا الحد فلتردد عالى جدا مع ان خرج الجهاز هو 50 هيرتز ؟؟

حاولت ان اعرف السبب كيف يتم خفض هذا التردد من 27 كيلو هيرتز الى 50 هيرتز بعدالبحث والتدقيق عرفت كيف تم خفض التردد الى 50 هيرتز... والسبب كان المكثف المربوط على الخرج ..فى الاول شلت المكثف على الخرج وقمت بقياس التردد فكان 27kh

بدون المكثف ولاكن عندما قمت بربط المكثف انخفض التردد واستقر على 50 هيرتز وبصراحة استغربت قلت ان المكثف يجعل التردد 50 هيرتز فقمت بوضع االمكثف على الانفيتر الاخر الذى عدله اخونا mohatvnet من 1k الى 74 هيرتز ولاكن المشكلة هنا ان التردد لم يتغير بل ضل 74 هيرتز ؟؟

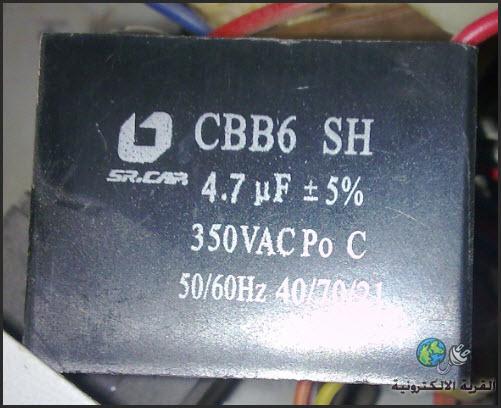

لم اعرف السبب اذا كان احدكم يعرف فل يقل لنا مشكورا وهذا صورة المكثف

[ماجد عباس محمد]

المشكلة أنك قست التردد ولم تفحص الموجة
عادة ما تكون الموجة 27ك معدلة بطريقة ما بحيث محول صغير يكفى لتكوين 220 فولت أو يرفع المستمر الى 220 أولا ثم يشكل الخرج منه بهذا التردد
لهذا يكون هذا المكثف ضرورى لأنه مثل ما فى دائرة AM يحذف الموجة الحاملة و يبقى الصوت وهو ما لم يتبع كما استنتجت من الشرح فى الجهاز ذو الميكرو و كما هو أيضا موجود بالدائرة

[سعيد قادر]

شكرالك استاذ ماجد فحصت الموجة فكانت جيبية بدون المكثف ولاكن خطوط الموجة كانت عريضة

[mohatvnet]

المشاركة الأصلية كتبت بواسطة سعيد قادر

شكرالك استاذ ماجد فحصت الموجة فكانت جيبية بدون المكثف ولاكن خطوط الموجة كانت عريضة

استاد سعيد هل ممكن ان ترفع لنا صورة قبل الفلترات متل المكتف وبعد الفيرترات وانا احتاج الفيديو الدي كنت وضعته في احدى المواضيع لا اعرف لمن هدا الفيديو يشرح شكل موجة في الميكرو وعند وضع المكتف بحيت يكون تيار على شكل متلت ومتقطع وعندى وضع المكتف يتحول الى موجة جيبية لم اتدكر اين وضعته ارجو ان تدلني الى رابط دالك الفيديو

لدي سؤال هل الدي فحصت هل هو انفيرت ام يوبي اس
