osama matar · 12-01-2010, 06:46 PM

خد فكرة أخرى استعملها
انسخ الصورة على الوورد
وأصفرها كيف أشاء (تحتفظ الصورة بدقتها)
أنسخ من برنتسكرين Print screen للرسام
أحدد الجزء الذي أريده وأضعه في أعلى يسار صفحة الرسام
ثم أقص الباقي عن طريق تقريب الحواف بواسطة الماوس
ثم احفظها وارفعها
شاهد هنا تصغير أحدى الصور وقد أوضحت الحواف التي يتم قصها لأن معظم صورك لا تقص فيها الحواف

تقبل ذلك مني وشكراً لك
فعل الرسائل الخاصة
وأريدك تعديل مشاركتك الأولى لتدل على الموضوع بتقديم مناسب

سعيد قادر · 12-01-2010, 06:53 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة osama matar

خد فكرة أخرى استعملها
انسخ الصورة على الوورد
وأصفرها كيف أشاء (تحتفظ الصورة بدقتها)
أنسخ من برنتسكرين Print screen للرسام
أحدد الجزء الذي أريده وأضعه في أعلى يسار صفحة الرسام
ثم أقص الباقي عن طريق تقريب الحواف بواسطة الماوس
ثم احفظها وارفعها
شاهد هنا تصغير أحدى الصور وقد أوضحت الحواف التي يتم قصها لأن معظم صورك لا تقص فيها الحواف

تقبل ذلك مني وشكراً لك
فعل الرسائل الخاصة
وأريدك تعديل مشاركتك الأولى لتدل على الموضوع بتقديم مناسب

بارك الله فيك وصلت الفكرة شكرا لك وبشان التعديل ساقوم بها

سعيد قادر · 13-01-2010, 04:02 PM

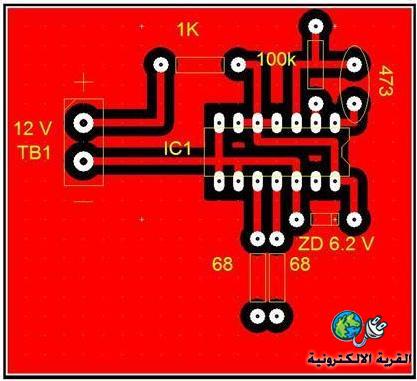

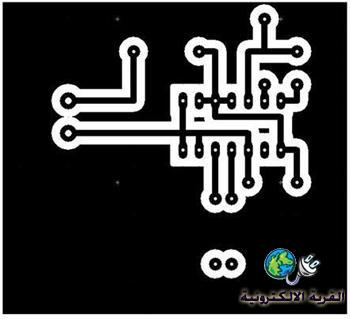

لتحميل داتاشيت IC 4047 من هنا:

http://www.datasheetcatalog.org/data...8a46e95gyy.pdf

سعيد قادر · 13-01-2010, 07:34 PM

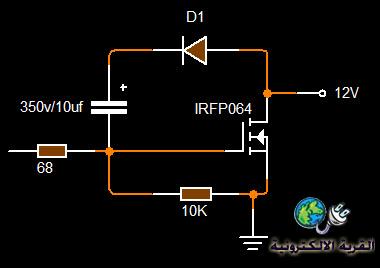

المرحلة الثانية :

الدرايف :

بعد ان انتهينا من المذب ذب فى المرحلة الاولى نأتى الان الى المرحلة الثانية وهية مرحلة الدرايف وهذه المرحلة هية مرحلة القدرة والتكبير من خلال هذه المرحلة يتم تحديد قوة او قدرة الانفيرتر فهية مرحلة رفع التردد او عبور التردد ويتكون الدرايف من :

1-ترانزستور من نوع موسفيت irfp064

2- مقاومة 10k

دايود d 4001

نأتى الى الشرح :

عن طريق بوابة الترانزستور المسمى (g) يتم ادخال التردد (50 هيرتز ) اليه فيقوم بدوره بتكبير

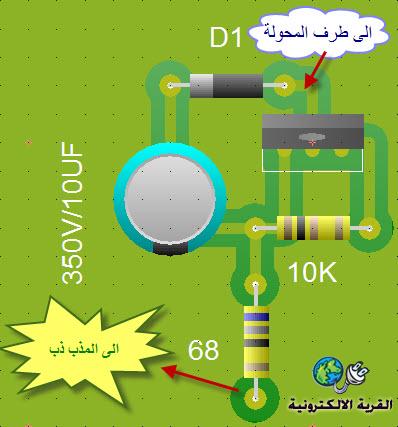

التردد المكثف مع الدايود يقومان بدور الفلتر فهما يقومان بتنضيف الموجة والتخلص من الشوائب الناجمة عن عملية الرفع والتى تسما البيك فولت المقاومة 10k يقوم على استقرارية مدخل الترانزستور اى يتخلص من بعض الشوائب الغير مرغوبة فيه وخاصة عندما يتم توصيله الى البطارية فى اول مرة , لدى المحولة ثلاثة اطراف (الطرف الاول و الطرف الثانى و طرف الوسط )

نستعمل فى التو صيل الطرف الاول والثانى الى خرج الدرايف وطرف الوسط يربط الى موجب البطارية

نتابع

سعيد قادر · 13-01-2010, 08:11 PM

سعيد قادر · 13-01-2010, 08:13 PM
