تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

http://www.mediafire.com/?5aipshpdxl598if

دى الدائرة الا انا هنفذها من غير الاتو شرنخ والافر لود ياريت حضرتك ترجعلى عليها تانى حاجة معلش انا بتعبك معاية اية هية الشروط الواجب توافرها عند التجربة وشكرا لك ياستاذى يا عظيم وكل سنة وحذرتك طيب واسرة الموقع الرائع بخير

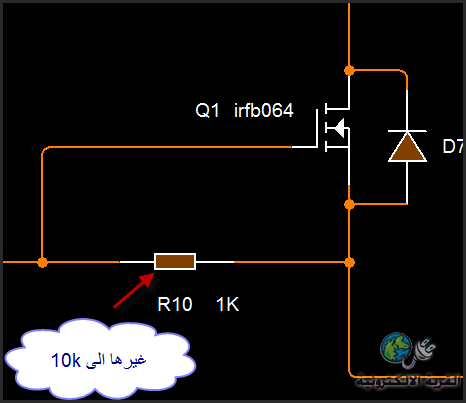

اهلا استاذ محمود انا راجعتها الدائرة مضبوطة فقط غير المقاومة التى على الموصفيت من 1k الى 10k
بالنسة الى الشروط ذكرتها من قبل فقط اتبع الشروحات مع التوفيق

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

http://www.mediafire.com/?sah1qnsvvqpv4hh

http://www.mediafire.com/imageview.p...yidvkihqv2zc5n


http://www.mediafire.com/imageview.p...2uw5mz&thumb=4

http://www.mediafire.com/imageview.p...9hxicn&thumb=4


استاذ سعيد كل سنة وخضرتك طيب دة المحول الا انا عملتة ارجو لخضرتك تشوفة وقلى اية رايك

من ناحية الشكل جميلة ومرتبة المهم ان تكون حسابات المحولة مضبوطة

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة hkemlove

يعطيك العافيه استاد سعيد
نسيتني يا استادي ما شرحتلي توصيلات الرياليتي
شكرا ليك

كل عام وانت بخير

طيب سوف نبسطها قدر الامكان فى الاول لدينا خط مشترك بين احد اطراف سلك الكهرباء الوطنية واحد اطراف الريلاى الذ يقوم بالعمل وخط صفر فولت المحولة مع احد خطوط الخرج

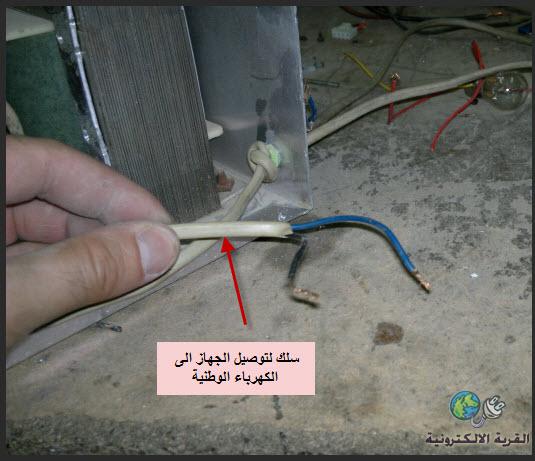

لننضر الى الصورة هذا هو السلك المستعمل فى تو صيل الكهرباء الوطنية الى الجهاز

[سعيد قادر]

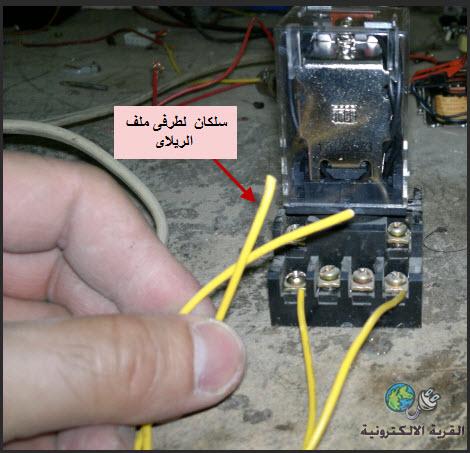

هذا صورة الريلاى مع توصيل سلكان الى الملف كما هو موضح فى الصورة

[سعيد قادر]

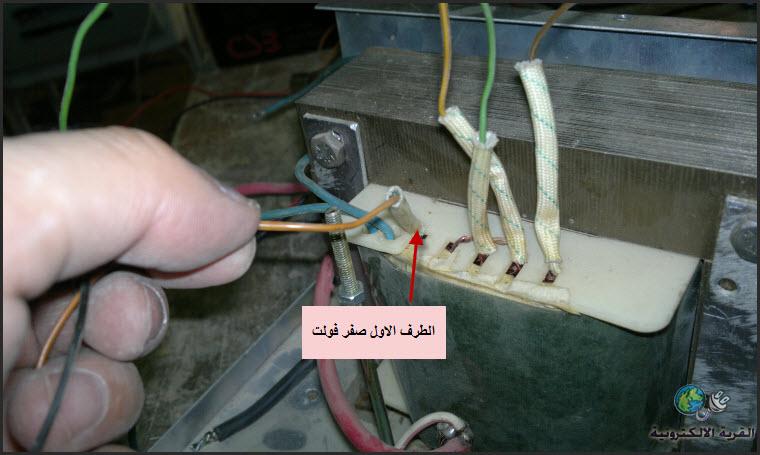

ناتى الى المحولة فنختا الطرف 0 فولت وهو الطرف الاول عند بداية لف المحولة كما هو موضح فى الصورة

[سعيد قادر]

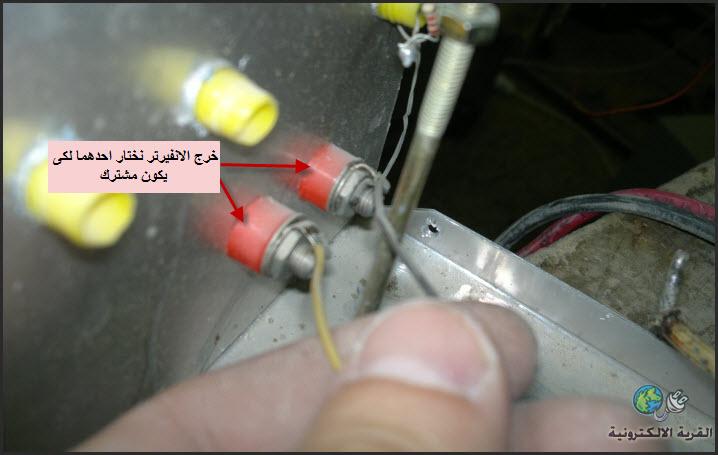

ثم بعد ذالك ناتى الى الخرج والخرج يتكون من سلكين مربوطان الى قاعدة فنختا احد الاسلاك حسب الرغبة اى ليس محدد ايمها كما هو موضح

[سعيد قادر]

ناتى الى التوصيلات

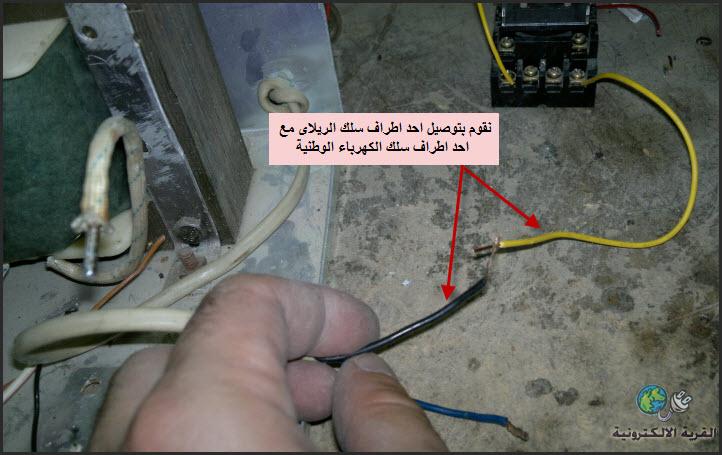

فى الاول نقوم بتوصيل احد اطراف سلك ملف الريلاى الى احد اطراف سلك الكهرباء الوطنية

[سعيد قادر]

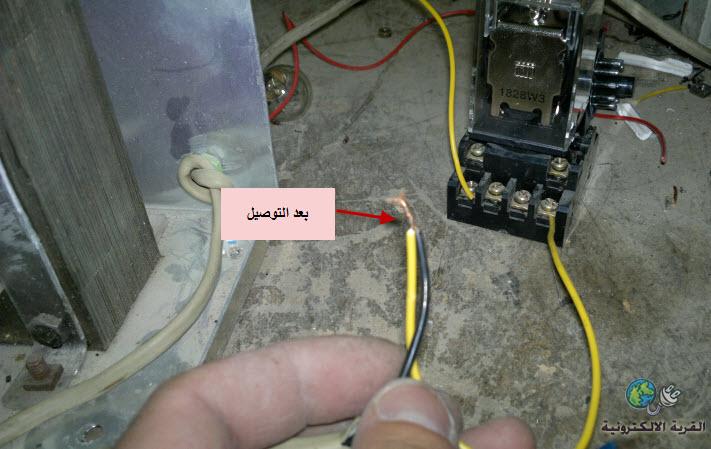

وهذا بعد التوصيل
