تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

تفضل استاذ محمود

[محمود المليجى]

الف شكرا يابش مهندس

[abo mhamad]

المشاركة الأصلية كتبت بواسطة سعيد قادر

اخى العزيز اذا كنت تستخدم قانون محولات الميكرو ويف فلا داعى للقانون الذى شرحتة واذا كنت ستستخدم القانون الذى شرحته فلا تستعمل الاخر

شكرا اخي العزيز على هذه الاجابة

لكن بعد لف المحول باستخدام قانون الميكروويف و استخدامة في الانفيرتر
هل المحول بسخن او يؤثر على عملية الشحن تأثير سلبي

وبارك الله فيك و زادك الله من العلم وجعلة في ميزان حسناتك

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة abo mhamad

شكرا اخي العزيز على هذه الاجابة

لكن بعد لف المحول باستخدام قانون الميكروويف و استخدامة في الانفيرتر
هل المحول بسخن او يؤثر على عملية الشحن تأثير سلبي

وبارك الله فيك و زادك الله من العلم وجعلة في ميزان حسناتك

وفيك شكرا لك اخى العزيز
يجب تجربته بما انى لم اتعامل معه من قبل لا استطيع ان اعطيك الجواب فى راى اذا كنت لاتريد المجازفة لف المحولة كلا اللفين من جديد حسب القانون المشروح فى هذا الموضوع

[سعيد قادر]

Overload

فكرة overload ماهية ؟؟

قد لا يفهمها الكثيرون لذا ساقوم بشرحها من جديد وساقوم باذن الله تعالى برسم ابسط دائرة ثم نطورها

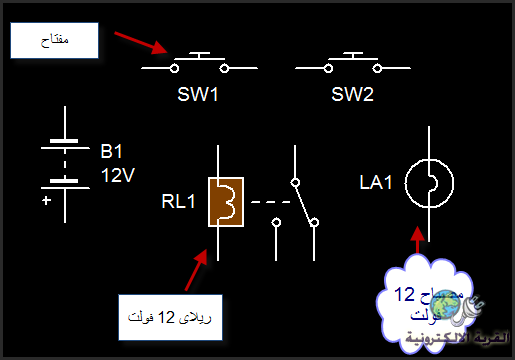

ماذا نحتاج فى الدائرة :

1- ريلاى 12 فولت ودايود على اطراف ملف الريلاى

2- 12 فولت

3- ومصباح

4- مفتاح ضاخط

[سعيد قادر]

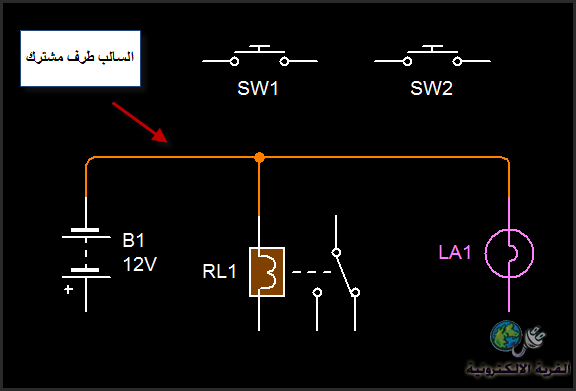

نقوم بالتوصيلات فى الاول نقوم بتوصيل طرف السالب وهو طرف مشترك بين المصباح والريلاى كما هو موضح

[سعيد قادر]

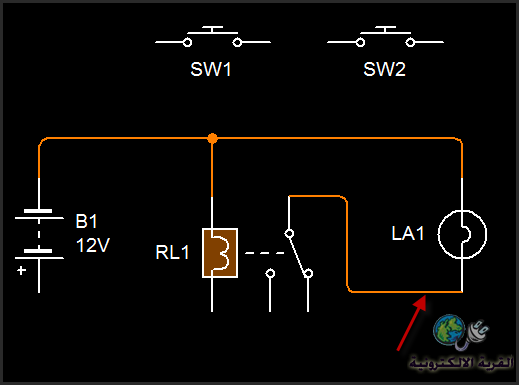

ثم نقوم بتوصل الطرف الثانى للمصباح الى الطرف المتغير لريلاى كما فى الصورة

[سعيد قادر]

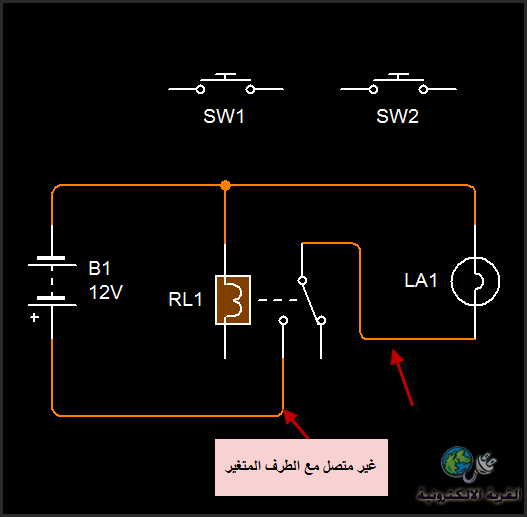

ثم نقوم بتوصيل الموجب الى الطرف الغير متصل مع طرف الوسط لريلاى كما هو موضح
