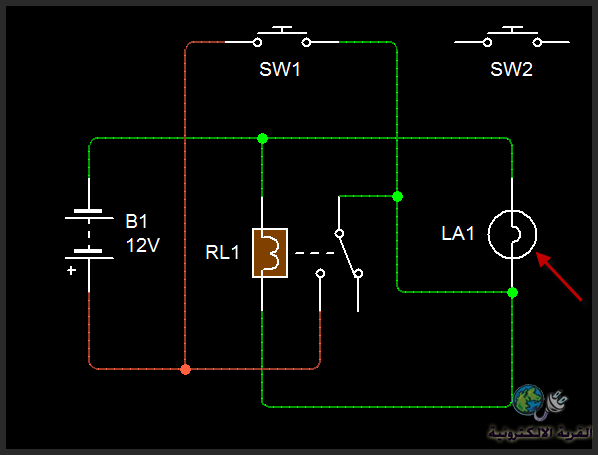

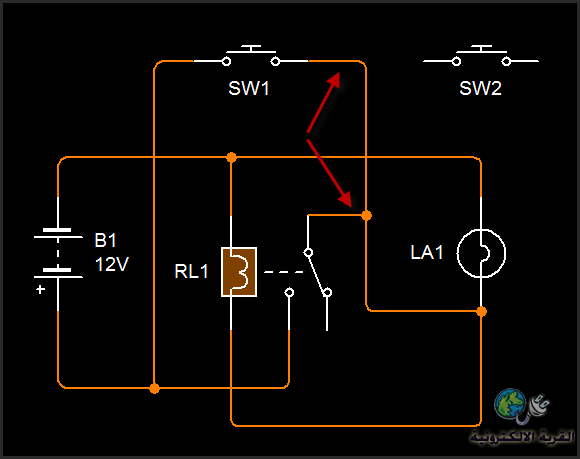

بعد ذالك نقوم بتوصيل الطرف التانى لملف الريلاى الى طرف المتغير

سعيد قادر · 22-10-2011, 07:42 PM

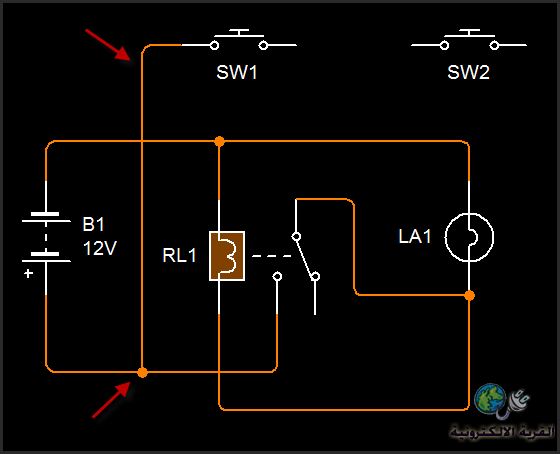

كما نرى فى هذه الحالة الريلاى لايعمل هنا ياتى دور السويش لكى نجعل الريلاى يعمل نقوم بتوصيل السويش
احد اطراف السويش نقوم بتوصيله الى الموجب

سعيد قادر · 22-10-2011, 07:45 PM

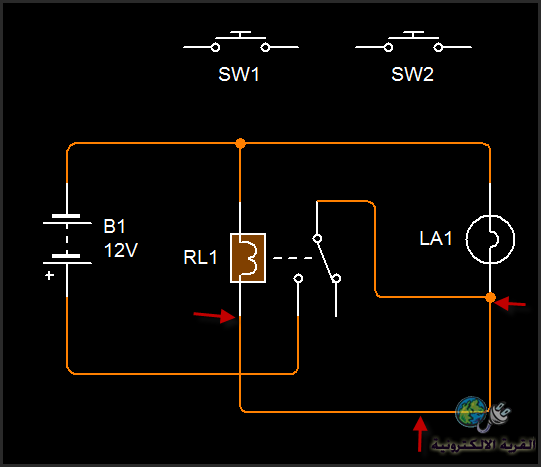

والطرف الثانى الى طرف المتغير لريلاى

سعيد قادر · 22-10-2011, 07:48 PM

كما نرى عند تشغيل البرنامج المصباح لايعمل

سعيد قادر · 22-10-2011, 07:59 PM

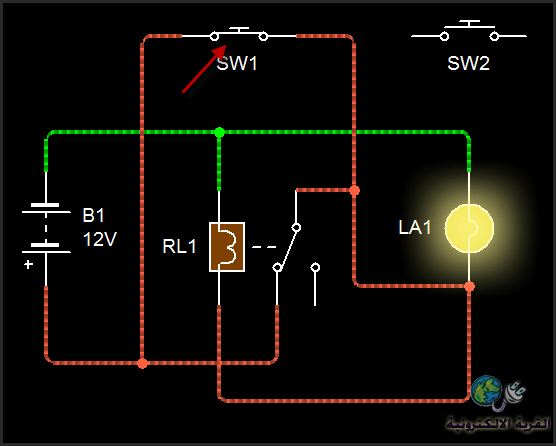

لو ضغطنا على المفتاح للحضة ماذا سيحدث ؟؟

سيتم توصيل الموجب الى ملف الريلاى بما انه موصول الى الطرف المتغير وبهذا الريلاى والمصباح يعملان حتى بعد رفع اليد عن السويش

سعيد قادر · 22-10-2011, 08:04 PM

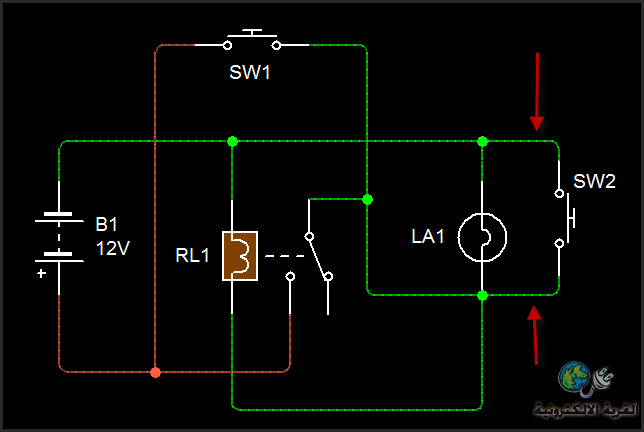

المفتاح الثانى سنستعمله فى توصيل خرج الدائرة مع بعض اى شورت على الخرج

سعيد قادر · 22-10-2011, 08:09 PM

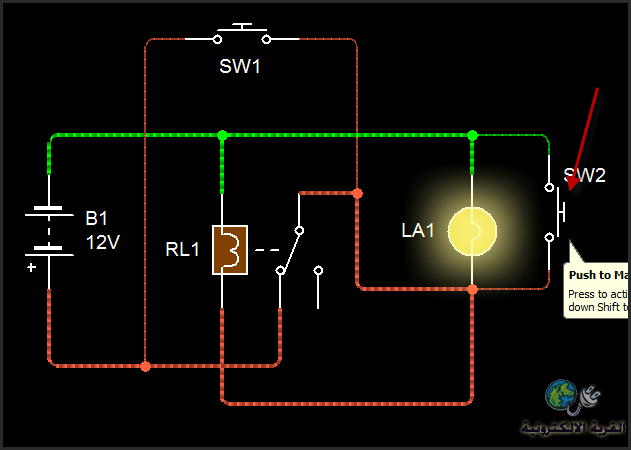

نقوم بضغط المفتاح لكى نرى ماذا يحدث

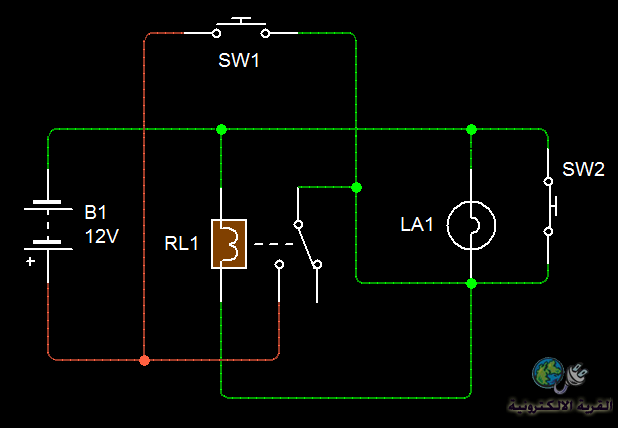

فى الاول هذا قبل الضغط

سعيد قادر · 22-10-2011, 08:16 PM

وهذا بعد الضغط على المفتاح

كمانرى انطفأت المصباح والسبب عند الضغط على المفتاح وصل الفولت الى صفر فولت وبهذا انقطع الفولتية عن ملف الريلاى فتوقف الريلاى عن العمل والمصباح كذالك بما انه مربوط مع الملف
