تعلم خطوات تصنيع inverter بشكل احترافى

[abo mhamad]

شكرا اخ سعيد على هذه المعلومات

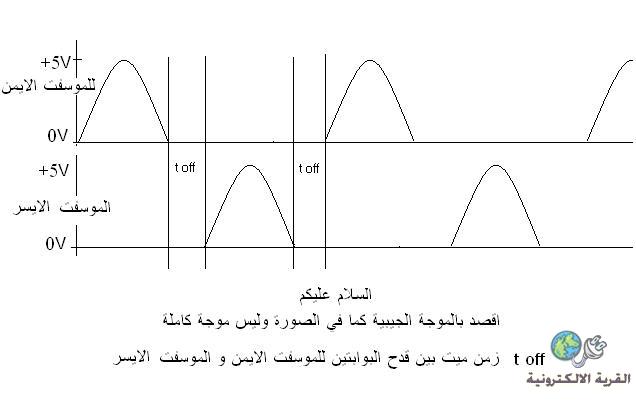

لكن الذي قصدتة بالموجة الجيبية كما هو مبين بالصورة التالية

الرجاء الافادة برأيك و لك خالص الشكر والتقدير

[سعيد قادر]

شوف هذا الرابط

http://ar.wikipedia.org/wiki/%D9%85%...AC%D9%8A%D8%A8

[رونين]

السلام عليكم ورحمة الله وبركاتو وشكرا للمشرفين على هذا المنتدى وبلاخص على هذا الموضوع الشيق والعملي وخاصتا الاخ سعيد والمشاركين فيه

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة رونين

السلام عليكم ورحمة الله وبركاتو وشكرا للمشرفين على هذا المنتدى وبلاخص على هذا الموضوع الشيق والعملي وخاصتا الاخ سعيد والمشاركين فيه

وعليكم السلام ورحمة الله اهلا بك يا رونين وشكرا لك

[عوني73]

السلام عليكم استاذ سعيد اشكرك و مجهودك و تفانيك الرائع في الرد على الكل و في طرح موضيعك المميزة ولا تبخل على احد بعلمك الذي ندعو الى الله ان يزيده كمان وكمان

اخي سعيد لدي تساؤل خارج عن موضوع الانفرتر لعلي اجد جواباً عند حضرتك والموضوع بختصار هو الاستفادة من البورسبلاي الخاصة بالكمبيوتر في استخدمها كشاحن للبطارية السبارة 40 او 50 امبير

واذا اعطتنا البور 5 امبير فعلي نقدر نشحن البطارية ب 8 او 10 ساعات
المشكلة انو البورسبلاي كما تعلم فيها خط اصفر 12+ فولط وهو غير كافي لشحن البطارية لأن الخلايا عند الشحن الكامل ترتفع الى 13.8 فولط

هل عندك طريقة لرفع جهد الخط الاصفر الى14 فولط

انا خطرت لدي فكرة وهي انني حاولت ان اجمع بين الخط الاصفر والخط الاحمر وبما ان الاحمر هو 5+ والاصفر 12+ قلنا نظرياً انه ممكن يصيرو 15 فولط
أو بين الاصفر والبرتقالي فيصبح لدينا 14 فولط
ولكن عند عمل القفلة تفصل وحدة التغذية ولا تعود للعمل الا باعادة التشغيل
لماذا يحدث هذا القصر

وهل هناك طريقة لرفع جهد الخط الاصفر بارك الله فيك اخي سعيد

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة عوني73

السلام عليكم استاذ سعيد اشكرك و مجهودك و تفانيك الرائع في الرد على الكل و في طرح موضيعك المميزة ولا تبخل على احد بعلمك الذي ندعو الى الله ان يزيده كمان وكمان

اخي سعيد لدي تساؤل خارج عن موضوع الانفرتر لعلي اجد جواباً عند حضرتك والموضوع بختصار هو الاستفادة من البورسبلاي الخاصة بالكمبيوتر في استخدمها كشاحن للبطارية السبارة 40 او 50 امبير

واذا اعطتنا البور 5 امبير فعلي نقدر نشحن البطارية ب 8 او 10 ساعات
المشكلة انو البورسبلاي كما تعلم فيها خط اصفر 12+ فولط وهو غير كافي لشحن البطارية لأن الخلايا عند الشحن الكامل ترتفع الى 13.8 فولط

هل عندك طريقة لرفع جهد الخط الاصفر الى14 فولط

انا خطرت لدي فكرة وهي انني حاولت ان اجمع بين الخط الاصفر والخط الاحمر وبما ان الاحمر هو 5+ والاصفر 12+ قلنا نظرياً انه ممكن يصيرو 15 فولط
أو بين الاصفر والبرتقالي فيصبح لدينا 14 فولط
ولكن عند عمل القفلة تفصل وحدة التغذية ولا تعود للعمل الا باعادة التشغيل
لماذا يحدث هذا القصر

وهل هناك طريقة لرفع جهد الخط الاصفر بارك الله فيك اخي سعيد

اخى العزيز لايمكنك جمعهما و السبب انهما على ملف واحد تم حساب 12 فولت فى المحولة كحد اقصى و على تدد ممعين ...الخمسة فولت على نفس الملف اى عندما وصل العدد الى مايقابل 5 فولت فى الملف تم اخراج طرف من الملف لكى نحصل على 5 فلت ثم بعد ذالك يتم استمرار لف المحولة من نفس الملف حى يصل عدد اللفات الى 12فولت عندما تجمع الفولتيتين كانك تقوم بتوصيل طرفى المحولة مع بعض وطبعا ومن الطبيعى ان يحصل شورت فى هذه الحالة

فى دوائر الباور سبلاى ومع محولات الشوبر المستخدمه فى الدائرة يتم استخدام مذبذب داخلى وبتردد معين وفق حسابات خاصة يتم معرفة عدد لفات مقابل فولت واحد وكلما قل التردد من التردد المحدد قل الخرج وكلما زاد التردد زاد الخرج
لزيادة الخرج يجب ان يكون لديك داتا شيت الانتكريد المستخدم فى دائرة المذبذب ثم تقوم بتغير اما المكثف او المقاومة لتغير التردد حسب حاجتك وحسب قدرة الدائرة المسموحة بها

هناك انتكريد خاص يقوم بعمل ستان باى فى الدائرة هناك جهد مرجى من الخرج الى احد اطراف هذا الانتكر يد يجب توصيله الى السالب او الارضى لكى يعمل الدائرة بدون فصل

[عوني73]

السلام عليكم استاذ سعيد والله نصف كلامك لم افهم منه شيء... لو ممكن تبسط كلامك اكثر
يعني ليس ممكن عمل ذلك اخي سعيد ولا شو

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة عوني73

السلام عليكم استاذ سعيد والله نصف كلامك لم افهم منه شيء... لو ممكن تبسط كلامك اكثر
يعني ليس ممكن عمل ذلك اخي سعيد ولا شو

وعليكم السلام

لا ممكن لن ادخل فى التفاصيل اكثر ابسط هالك

يوجد داخل الباور سبلاى انتكريد رقمه TL494 او KA7500 هذا هو المذبذب

الطرف 5 والطرف 6 يغيران التردد وبتغير التردد يغير الفولت الخارج من الباور سبلاى

الخلاصة الطرف 6 من الانتكريد مربوط عليه مقاومة اربط معه على التوازى مقاومة متغيرة 100 كيلو وقم تحريك المقاومة حتى تحصل على الفولت المطلوب

نصيحة استخدم هاف فى التجربة





ارجو ان يكون واضحا هذا المرة لك
