اقتباس:
المشاركة الأصلية كتبت بواسطة سعيد قادر
وعليكم السلام
لا ممكن لن ادخل فى التفاصيل اكثر ابسط هالك

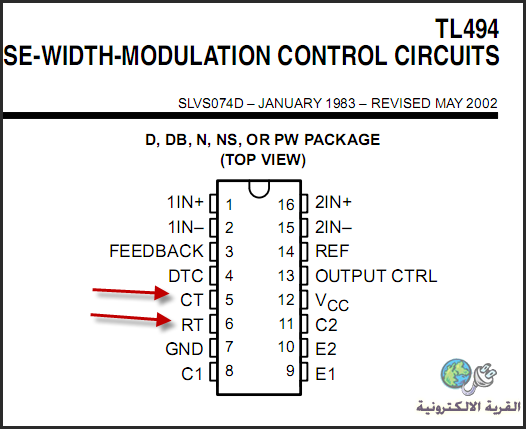

يوجد داخل الباور سبلاى انتكريد رقمه TL494 او KA7500 هذا هو المذبذب
الطرف 5 والطرف 6 يغيران التردد وبتغير التردد يغير الفولت الخارج من الباور سبلاى
الخلاصة الطرف 6 من الانتكريد مربوط عليه مقاومة اربط معه على التوازى مقاومة متغيرة 100 كيلو وقم تحريك المقاومة حتى تحصل على الفولت المطلوب
نصيحة استخدم هاف فى التجربة
ارجو ان يكون واضحا هذا المرة لك |
شكراً يا استاذ سعيد ربي يجزيك كل خير لسعة صدرك اريد استفسر بعض النقاط لو امكن
حضرتك قلت ان (الطرف 6 من الانتكريد مربوط عليه مقاومة اربط معه على التوازى مقاومة متغيرة 100 كيلو وقم تحريك المقاومة حتى تحصل على الفولت المطلوب)
المقاومة المتغيرة لها كم طرف ؟
اذا فرضنا طرفين هل اضع طرفي المقاومة المتغيرة على طرفي المقاومة المربوطة مع الطرف 6 يعني فوقها؟
ايضاً ما معنى ان استخدم هاف ؟ بارك الله فيك
