تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

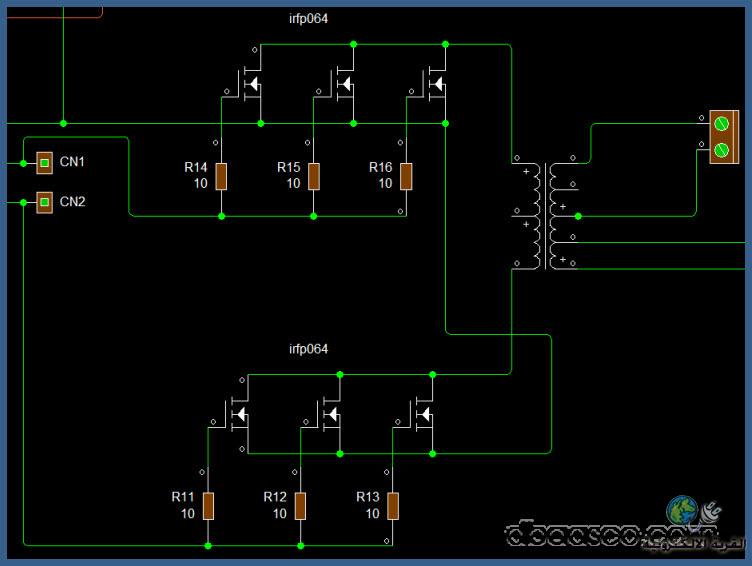

وهذا صورة الدائرة بألكامل بعد اضافة الموسفيتات وكيفية ربطة فى الدائرة

وهذا صورة تكبيرية لدرايف :

[سعيد قادر]

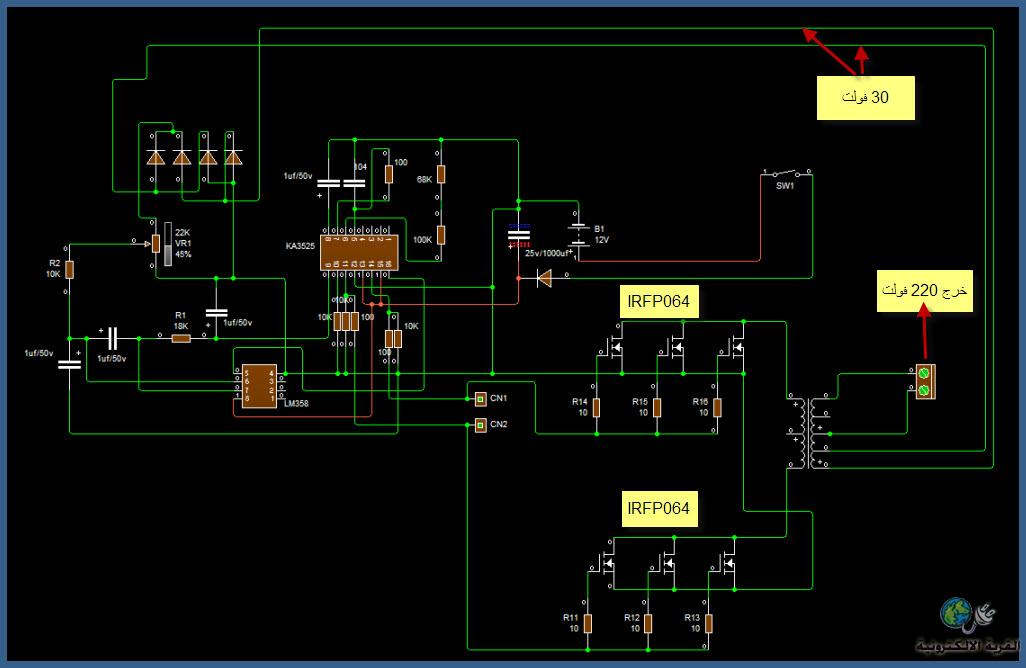

ملاحضة :

1- يمكنك استعمال 30 او 35 فولت فى عملية الاوفر لود

2- السويش المستعمل هو لتشغيل واطفاء الانفيرتر ON/OFF

[سعيد قادر]

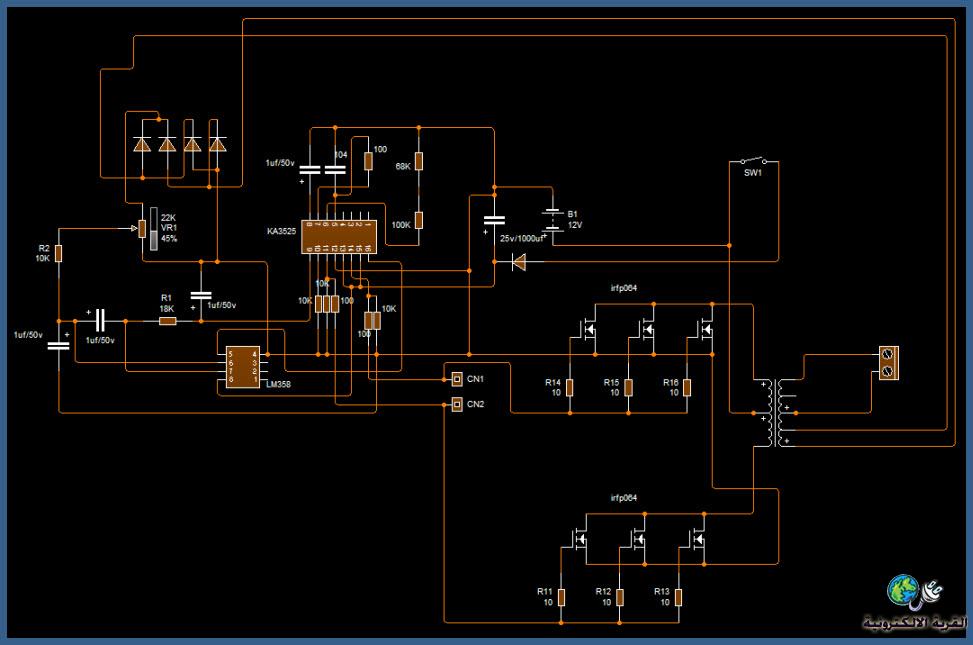

لقد نسيت ان اقوم بربط طرف الوسط فى المحولة وهذا هو الدائرة بعد الربط

[أبو زكووور]

المشاركة الأصلية كتبت بواسطة سعيد قادر

سوف نضيف فلتر اضافى على الموسفيتات وهو دايود لكل موسفيت لحماية البوابات كما فى الصورة وهو دايود عادى (4148 ) :

شكراً لك أستاذ سعيد على هذا المشروع الرائع والمتكامل

عندي سؤال ماهي وظيفة الديودات المضافة في هذه الصورة , و هل هنالك مشكلة بدونهم .

بعد إستخدام الجهاز لعدة ساعات , ينخفض مستوى البطارية , عندها يجب فصل الجهاز حتى لا يؤدي إلى تفريغ البطارية و تلفها ,
إذاً نحن بحاجة إلى دائرة إضافية لفصل البطارية عند إنخافضها لمستوى معين .
السلام عليكم .

[سعيد قادر]

اخى العزيز ابو زكوور الدايودات الاضافية هية فلتر اضافى يحمى الموسفيتات من التلف فى اول توصيلة الى البطارية وفى حالة التبديل من الانفيتر الى شاحنة للبطارية والعكس

استعمل اوفر لود مع الدائرة يقوم باطفاء الانفيتر عند فولتية معينة يتم تحديد الفولت من قبل الشخص المستعمل

[أبو زكووور]

السلام عليكم
أرجوا أن تتقبلوا مني هذه المشاركة



و سوف أضعها غداً بشكلها النهائي إنشاء الله .

من الناحية العملية إستخدام 24 فولت أفضل من 12 فولت
لأنه أفضل بالنسبة لعمر البطارية , حيث يكون التيار المسحوب في 24 فولت نصف الذي يتم سحبه من 12 فولت
و بالتالي يكون زمن الخدمة الضعف .

ملاحظة : تم وضع مقاومة متغيرة لضبط التردد , زيادة أو نقصان .

[سعيد قادر]

اشكرك على الهدية استاذ ابو زكوور

كلامك صحيح وفى انتضار التفاصيل منك اشكرك من جديد

[أبو زكووور]

المشاركة الأصلية كتبت بواسطة سعيد قادر

اشكرك على الهدية استاذ ابو زكوور

كلامك صحيح وفى انتضار التفاصيل منك اشكرك من جديد

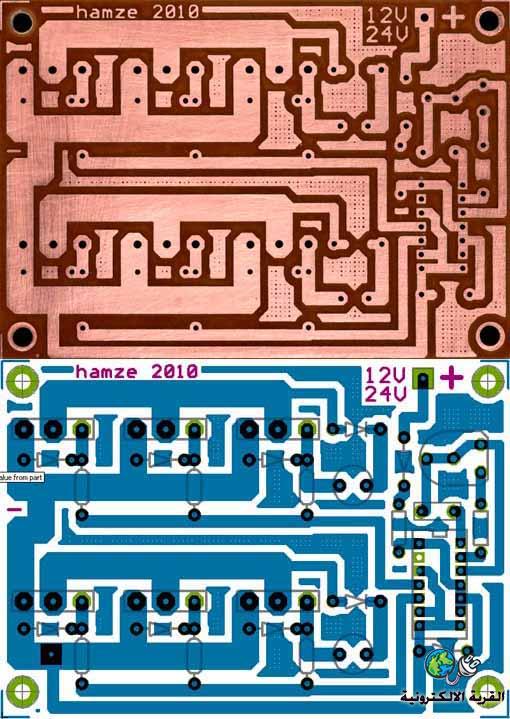

إنشاء الله غداً . بعد إختبار البورد و إجراء بعض التعديلات سوف أضعه بشكل نهائي .

ملاحظة:
قيمة المكثف 33 نانو
قيمة المقاومة الثابته 120 كيلو أوم
قيمة المقاومة المتغيرة 50 كيلوا أوم .

كذلك تم إضافة ديود على مدخل التغذية الموجب , لحماية الدارة من عكس القطبية
