تعلم خطوات تصنيع inverter بشكل احترافى

[abirjawad]

رجعت بعد سنة ووجدتكم بمفس النشاط بارك الله بكم و بلاساتذة سعيد وماجد

[mhame55]

سلام عليكم
أخي فاضل سعيد قادر لقد قمت بتنفيذ انفرتر ولكني لم اجد بعض القطع في سوق فما هو الحل لها ؟
1-المذب ذب :
أ- زينر دايود 6.2v مع المقاومة ( 1k)
ب- المقاومة 100k مع مكثف( 473)
ج- المقاومتان (68 اوم )
الذي وجدته هو
أ- زينر دايود 6.2v مع المقاومة ( 1k)
ب- المقاومة 100k / مكثف( 473)
ج- المقاومتان (68 اوم ) لم اجد صاحب المحل اعطني 4 مقاومات ومجموعها( 65 اوم ) هل يصح هذا ام لا

الدرايف :
أ-ترانزستور من نوع موسفيت irfp064 لم اجد فستخدمت ترانزستور نوع INF3205

ب- مقاومة 10K لم اجد اعطاني مومات مجموعها 10.5k

ج- دايود لم اجدd 4001
اعطاني D4007 وقال دايود كل شي نفس الشي هل يجوز استخدام D4004

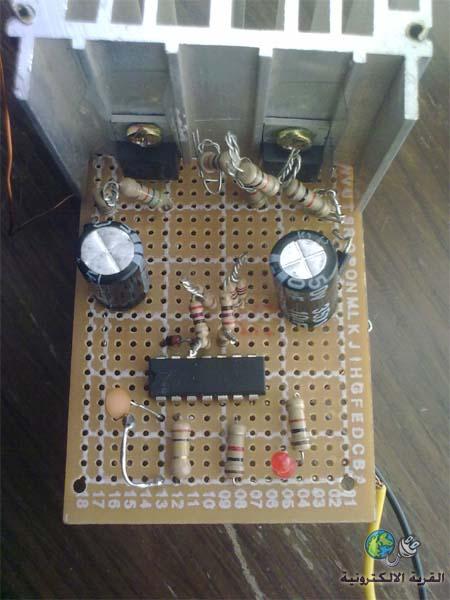

وعندما قمت بتجريب لم يعمل فما الحل وهذه الصورة

[m.jabbour]

السلام عليكم جميع الأعضاء

وتقبل تحياتي أستاذ سعيد

قمت بجمع كل شرحك عن الأنفريتر و قمت بترتيبه و تنسيقه لتعم الفائدة عل الجميع و سأرفعه في غضون ساعات أو بضعة أيام في مشاركة بالموضوع لأن عدد صفحات موضوعك تعدت إلى هذه اللحظة 259 صفحة و هي في أزدياد والمشاركات كثيرة مما تسبب في ضياع الفكرة ومن يريد صنع أنفريتر يضيع بين الصفحات أرجو منك أستاذ سعيد تعديل الموضوع فيكون شرح الأنفريتر كاملا ثم تأتي المناقشات فتعم الفائدة أكثر

ولي عدة طلبات لو تكرمت علي لإضافتها إلى كتابك قبل رفعه وهي :

دارة فلتر لتعديل الموجة من مربعة إلى جيبية

دارة لحماية الأنفريتر من تشغيل أكثر من إستطاعته بمعنى إستطاعة الأنفريتر مثلا 1500 واط يعني أمبير الخرج الأقصى سيكون 1500 واط تقسيم 220 فولت يساوي 6.5 أمبير تقريبا ( في حال تشغيل حمل زائد بشكل غير مقصود )

شرح لتركيب مؤشر الأمبير DC لأنه يتطلب ملف على طرفيه ولم ينجح معي ( أي قرائته لا تكون صحيحة )

هل يوجد دارة لتنظيم سحب 12 فولت فقط من البطارية في حال كانت تحوي البطارية مثلا 14.5 فولت توصل بين البطارية و المذبذب بإستطاعة عالية لتحمل الأمبير العالي لأن كل أمبير يسحب من الخرج متناوب يقابله 20 أمبير سحب من البطارية تقريبا أي عندما يخرج الأنفريتر 10 أمبير مثلا سيسحب الأنفريتر من البطارية تقريبا 200 أمبير

هل يوجد دارة لتنظيم الخرج 220 فولت فقط توصل على الخرج بإستطاعة عالية

[m.jabbour]

المشاركة الأصلية كتبت بواسطة سعيد قادر

شكرا لك استاذ ماجد ولدية استفسار عندى جهاز انفيرتر صنع صينى الموجة الخارجة هو جيبية نضرت الى الموجة عبر اوسليسكوب عندى فى المحل وقارنتها بموجة الكهرباء الوطنية واندهشت بصراحة كان الموجة اعدل وانضف من الوطنية فتحت الجهاز لكى اعرف ماذا استعمل فيها استخدم فيها استاذ ماجد :

LM324
IR2110
ومايكرو كنترولر لااتذكر رقمه

تتبعت خرج المذبذب حتى الى المحولة وكانت الموجة مربعة كيف تحول الى جيبية على الخرج لااعرف ؟؟مع العلم استخدم مكثف واحد على الخرج كما فى الصورة موضح بهذا الطريقة تم توصيل المكثف على خرج المحولة

لماذ المكثف مربوط هكذا ؟؟
وهل لديه دور فى تحويل الموجة المربعة الى جيبية استاذ ماجد ؟؟

بعد أذنك ماقيمة المكثف و مانوعه وهل لديك فكرة عن مكثف بارازاد

[m.jabbour]

المشاركة الأصلية كتبت بواسطة m.jabbour

السلام عليكم جميع الأعضاء

وتقبل تحياتي أستاذ سعيد

قمت بجمع كل شرحك عن الأنفريتر و قمت بترتيبه و تنسيقه لتعم الفائدة عل الجميع و سأرفعه في غضون ساعات أو بضعة أيام في مشاركة بالموضوع لأن عدد صفحات موضوعك تعدت إلى هذه اللحظة 259 صفحة و هي في أزدياد والمشاركات كثيرة مما تسبب في ضياع الفكرة ومن يريد صنع أنفريتر يضيع بين الصفحات أرجو منك أستاذ سعيد تعديل الموضوع فيكون شرح الأنفريتر كاملا ثم تأتي المناقشات فتعم الفائدة أكثر

ولي عدة طلبات لو تكرمت علي لإضافتها إلى كتابك قبل رفعه وهي :

دارة فلتر لتعديل الموجة من مربعة إلى جيبية

دارة لحماية الأنفريتر من تشغيل أكثر من إستطاعته بمعنى إستطاعة الأنفريتر مثلا 1500 واط يعني أمبير الخرج الأقصى سيكون 1500 واط تقسيم 220 فولت يساوي 6.5 أمبير تقريبا ( في حال تشغيل حمل زائد بشكل غير مقصود )

شرح لتركيب مؤشر الأمبير DC لأنه يتطلب ملف على طرفيه ولم ينجح معي ( أي قرائته لا تكون صحيحة )

هل يوجد دارة لتنظيم سحب 12 فولت فقط من البطارية في حال كانت تحوي البطارية مثلا 14.5 فولت توصل بين البطارية و المذبذب بإستطاعة عالية لتحمل الأمبير العالي لأن كل أمبير يسحب من الخرج متناوب يقابله 20 أمبير سحب من البطارية تقريبا أي عندما يخرج الأنفريتر 10 أمبير مثلا سيسحب الأنفريتر من البطارية تقريبا 200 أمبير

هل يوجد دارة لتنظيم الخرج 220 فولت فقط توصل على الخرج بإستطاعة عالية

هذا رابط الكتاب الذي جمعته من دروس الأستاذ سعيد وحجمه 58 ميغا بايت
وهو مبدئي وفي توصلنا لما هو جديد أو أضيفت ملاحظات سأضيفه على الكتاب و أرفعه من جديد
http://www.mediafire.com/?udr1xawai663amg

[shatilaw]

السلام عليكم ورحمة الله وبركاته
مشكورين جدا" على الاستمرار في العطاء والتواصل مع الأعضاء والإجابة على استفساراتنا

ولدي عدة أسئلة أتمنى أن أحصل على إجاباتها

1‏
لكي أقوم بصنع انفرتر باستطاعة 1000 وات فما هي قيمة المحولة المطلوب استخدامها؟؟
هل يمكن استخدام محولة 10 بير أو 15 أمبير أو 20 أمبير ؟؟

2
لكي أقوم بصنع شاحن لبطارية السيارة ما هي الدارة المطلوبة وعلى أي مبدأ تعتمد ؟؟

3
لأقوم بصنع دارة شاملة تحوي انفرتر وتحتوي على دارة شحن للبطارية فهل أحتاج لمحولتين ؟(واحدة لرفع الجهد من 12إلى 220 وثانية لخفض الجهد من 220 إلى ماذا )
أم أنه تكفي محولة واحدة ؟؟؟؟

انتظر اجابتكم

وهل لي بدارة لانفرتر باستطاعة 1000 أو 1500 وات
مرسومة ببرانم الإيكل
وشكر جزيلا" لكم

[shatilaw]

سؤال
لكي أقوم بتشغيل براد على بطارية السيارة ما قيمة الانفرتر المطلو استخدامه
وهل يفي بالغرض 1000وات (فعلي 700وات) ؟؟؟؟

[shatilaw]

المشاركة الأصلية كتبت بواسطة shatilaw

سؤال
لكي أقوم بتشغيل براد على بطارية السيارة ما قيمة الانفرتر المطلو استخدامه
وهل يفي بالغرض 1000وات (فعلي 700وات) ؟؟؟؟

يا شباب أوعا حدى يشغل براد على انفرتر باستطاعة 1000وات وما أدنا
لأنه اليوم جربت أشغل فقط براد ولوحده على انفرتر باستطاعة 1000وات
وعنده تعطل الانفرتر وبدأت تخرج رائح شواء من الموسفيتات المستخدمة
