قديم 22-03-2012, 11:37 AM   #2025
احمد الساعدي
مهندس

الصورة الرمزية احمد الساعدي

الدولة: العراق بغداد
المشاركات: 8
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة abirjawad مشاهدة المشاركة
---------------------------------------------------------------
ايضا البورد متوفراطلب من البائع بورد مشاريع يوجد بأنواع واحجام متنوعة ومثقب وكل ثقب به دائرة نحاس وايضا القطع الالكترونية متوفرة عندهم وما عليك سوى طبع الخارطة على ورق A4بطابعة كوميوتر اذا كنت مبتدأ ولصقها على بوردة المشروع والحم التوصيلات ب الصولدر واسلاك توصيل نحاسية و تأكد من التوصيل حسب خارطة الاستاذ العزيز سعيد قادر ثم بعد ذلك مزق الورقة وبالنسبة للمحول اكتب الفولتيات الخارج والداخل واقطار السلك كما موضحها استاذ سعيد واذهب الى منطقة سيد سلطان علي ينفذون لك المحول وهو شارع في بغداد متنفذ من شارع الجمهوري وشكرا
ممنون منك اخويه الصراحه البورد موجود والمواد ايضاً موجوده اني مكمل البورد المذبذب مثل ما كلت برود مشاريع بس بقا المحوله ومثل ما كلت بسيد سلطان اكمل المحوله شكراً الك وللاخ سعيد على المجهود تحياتي
احمد الساعدي غير متواجد حالياً   مشاركة محذوفة
اعلانات
قديم 22-03-2012, 06:10 PM   #2026
doraed79
مهندس

المشاركات: 37
أحصائية الترشيح

عدد النقاط : 11


النشاط

معدل تقييم المستوى: 0
افتراضي الاستاذ سعيد قادر

استاذ سعيد المحترم
امتلك جهاز ups باستطاعة 1500AV
يعمل على جهد دخل 24 فولت مستمر و الخرج كما تعلم 220 فولت
قمت بوصله ببطاريات سيارة خارجية و كان يعمل بشكل ممتاز
و لكن حصل و ان قمت بطريق الخطأ بعكس قطبية الدخل مما ادى لاحتراق الموسفيت
و هي من نوع IRFP60NF06
قمت باستبدال الموسيفيت و IC المذبذب و هي من نوع SG3524N
و كذلك توجد IC تعمل كمقارن جهد على ما اعتقد و رقمها LM393
وصلت بالجهاز الى مرحلة العمل بشكل نظامي على تيار المدينة
و هو يشجن البطاريات الصغيرة و له في الواجهة شاشة رقمية تعمل بكافه مزاياها
و لكن عند فصل الكهرباء الوطنية يطفئ الجهاز
قمت بقياس الخرج على ايسي المذبذب فكان صفر متناوب
علما ان الجهاز عند الضغط على زر التشغيل يعمل لثانية واحدة ثم ينطفئ
و الذي يعمل هو الريليه فقط لاني قست الخرج على المحول فهو صفر و ليس 220
من خلال خبرتك في اجهزة UPS و الانفيرترات هل تتذكر عطل كهذا و اعلم بان سؤالي ساذج و لكن هل تستطيع تخمين السبب ؟
و للعلم بدلت المسفيت و المذبذب و كثير من المقاومات و الديودات في البوردة
و المحول فحصته و هو سليم
هل اجد الحل لديك ؟ ارجو الاجابة لاني بحاجة له
جزاك الله عني كل خير
doraed79 غير متواجد حالياً   مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 22-03-2012, 06:19 PM   #2027
سعيد قادر
عضو ذهبي

الصورة الرمزية سعيد قادر

الدولة: العراق/ كوردستان
المشاركات: 2,916
أحصائية الترشيح

عدد النقاط : 1749


النشاط

معدل تقييم المستوى: 152
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة نور الهدى N مشاهدة المشاركة
تحديدا الترانزستور نوع الموسفت
لماذا يوضع ديود كبير بجانب كل ترانزستور ؟
شكرا .


















.
يساعد الموصفتات عند عملية الشحن اذا شلنا الدايودات ينفجر الموصفيت عند الشحن
سعيد قادر غير متواجد حالياً   مشاركة محذوفة
قديم 22-03-2012, 06:23 PM   #2028
سعيد قادر
عضو ذهبي

الصورة الرمزية سعيد قادر

الدولة: العراق/ كوردستان
المشاركات: 2,916
أحصائية الترشيح

عدد النقاط : 1749


النشاط

معدل تقييم المستوى: 152
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة doraed79 مشاهدة المشاركة
استاذ سعيد المحترم
امتلك جهاز ups باستطاعة 1500AV
يعمل على جهد دخل 24 فولت مستمر و الخرج كما تعلم 220 فولت
قمت بوصله ببطاريات سيارة خارجية و كان يعمل بشكل ممتاز
و لكن حصل و ان قمت بطريق الخطأ بعكس قطبية الدخل مما ادى لاحتراق الموسفيت
و هي من نوع IRFP60NF06
قمت باستبدال الموسيفيت و IC المذبذب و هي من نوع SG3524N
و كذلك توجد IC تعمل كمقارن جهد على ما اعتقد و رقمها LM393
وصلت بالجهاز الى مرحلة العمل بشكل نظامي على تيار المدينة
و هو يشجن البطاريات الصغيرة و له في الواجهة شاشة رقمية تعمل بكافه مزاياها
و لكن عند فصل الكهرباء الوطنية يطفئ الجهاز
قمت بقياس الخرج على ايسي المذبذب فكان صفر متناوب
علما ان الجهاز عند الضغط على زر التشغيل يعمل لثانية واحدة ثم ينطفئ
و الذي يعمل هو الريليه فقط لاني قست الخرج على المحول فهو صفر و ليس 220
من خلال خبرتك في اجهزة UPS و الانفيرترات هل تتذكر عطل كهذا و اعلم بان سؤالي ساذج و لكن هل تستطيع تخمين السبب ؟
و للعلم بدلت المسفيت و المذبذب و كثير من المقاومات و الديودات في البوردة
و المحول فحصته و هو سليم
هل اجد الحل لديك ؟ ارجو الاجابة لاني بحاجة له
جزاك الله عني كل خير
نعم صادفتها وكانت المشكلة فى المقارن LM393 بدلها وشوف النتيجة
سعيد قادر غير متواجد حالياً   مشاركة محذوفة
قديم 22-03-2012, 06:57 PM   #2029
vba
مهندس

الدولة: سوريا
المشاركات: 12
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

http://upload.qariya.info/images/qariya-fe7630f907.jpg
شكرا لك اخي العزيز
هذه هي الوصيلات الحمراء بالاي سي هل اقوم بتوصيلها يدويا
ثم انا وضعت 4 موسفيت كم واط تكون الدارة بهذا الحال وهل المقاومات التي يجب وصلها عليها قيمتها 10 ام 22
واين هي دارة الشحن هل هي الموسفيتات نفسها في الدرايف و يوصل عليها ديودات ام انها دارة مستقلة
وان كانت نفسها الموسفيتات انت قلت يجب وصل 8 ديودات اين توصل الثمانة والموسفيتات 4
وما هي نوع الديودات الموصولة لحماية الموسفيتات
وشكرا لسعة صدرك اخي العزيز
http://upload.qariya.info/images/qariya-481164b026.jpg

التعديل الأخير تم بواسطة : vba بتاريخ 22-03-2012 الساعة 07:33 PM.
vba غير متواجد حالياً   مشاركة محذوفة
قديم 22-03-2012, 07:58 PM   #2030
m.jabbour
مهندس متواجد

الصورة الرمزية m.jabbour

الدولة: سوريا
المشاركات: 55
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

السلام عليكم
تحياتي لجميع الأعضاء ولك ياأستاذ سعيد وكل عام و أنت بخير
وأقدم هذه االروابط هديه للأعضاء الكرام
هذه روابط الكتاب الذي جمعته من موضوع الأستاذ سعيد بعد تنسيقه وتعديله

http://www.mediafire.com/?vommf737w922bct
http://www.4shared.com/office/hals8uj8/file.html

وهذه روابط ملفات برنامج Circuit Wizard الموجودة في المشاركات

http://www.mediafire.com/?fix48i3q1zxz63p
http://www.4shared.com/rar/iDid8cfC/file.html

وهذا رابط تحميل برامج حساب المحولات
http://www.mediafire.com/?6cfl5b8vltoy12c

أرجو من الأستاذ سعيد تعديل أول صفحة ووضع الروابط فيها لأجل أن تكون مرجع للموضوع ولحفظ الموضوع من الضياع بين المشاركات

ولدي طلب من الأستاذ سعيد أو من الأستاذ ماجد
بالنسبة لملف 1.2mh الموصول على خرج الأنفريتر الذي عرضت صورة له في إحدى مشاركاتي كيف أصنعه
http://img801.imageshack.us/img801/711/76619531.png

التعديل الأخير تم بواسطة : m.jabbour بتاريخ 22-03-2012 الساعة 10:21 PM.
m.jabbour غير متواجد حالياً   مشاركة محذوفة
قديم 22-03-2012, 10:17 PM   #2031
uosef_001
مهندس متميز

المشاركات: 1,084
أحصائية الترشيح

عدد النقاط : 138


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة سعيد قادر مشاهدة المشاركة
نعم جربتها فلتر يوضع على الخرج بالنسبة للموجة الجيبية تقريبا توصلت الى الدائرة ولم يبقى سوى الصنع والتجربة
ووين الدائرة طيب وخلينا نجربها معك لو تكرمت
uosef_001 غير متواجد حالياً   مشاركة محذوفة
قديم 23-03-2012, 02:39 PM   #2032
mhame55
مهندس

المشاركات: 26
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

سلام عليكم كيف الحال اخي سعيد قادر

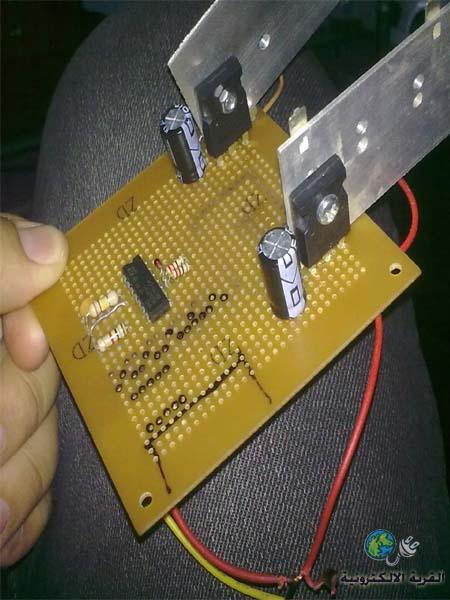

http://upload.qariya.info/images/qariya-52994aa839.jpg
عند اقوم بوضع 2 موسفت الى الدارة
اقوم بأزلة مقاومة 10 كيلو
وأضف مقاومة 22 اوم عدد 2 الى الدارة
وأضيف دايود لكي يحمي الموسفت
هل وظيفة المقاومة 10 كيلو حماية الموسفت
وهل استطيع وضع محول فرايت بدل المحول العادي (لانو عندنا غالي المحول ) الذي يستخدم في الانفرتر قدرة 500 وات
mhame55 غير متواجد حالياً   مشاركة محذوفة
