تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة Hassan Darwich

الرجاء من الاخ سعيد قادر المحترم او اي من الاخوة الذين قامو بتجميع ملف الانفرتر كاملا التكرم بارساله على الميل التالي:
fidelman*hotmail.com

وجزاكم الله كل خير

تفضل اخى العزيز هذا هو الرابط

http://www.qariya.com/vb/showthread....57786&page=269

[vba]

http://upload.qariya.info/images/...fe7630f907.jpg
شكرا لك اخي العزيز

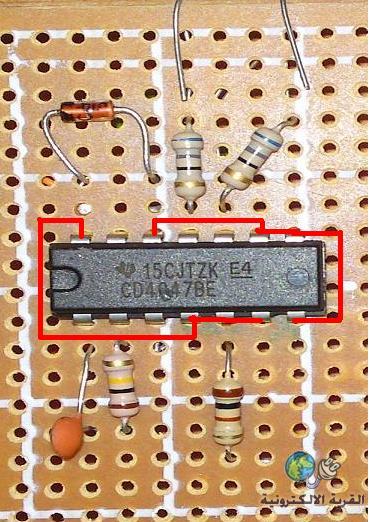

هذه هي الوصيلات الحمراء بالاي سي هل اقوم بتوصيلها يدويا
ثم انا وضعت 4 موسفيت كم واط تكون الدارة بهذا الحال وهل المقاومات التي يجب وصلها عليها قيمتها 10 ام 22
واين هي دارة الشحن هل هي الموسفيتات نفسها في الدرايف و يوصل عليها ديودات ام انها دارة مستقلة
وان كانت نفسها الموسفيتات انت قلت يجب وصل 8 ديودات اين توصل الثمانة والموسفيتات 4
وما هي نوع الديودات الموصولة لحماية الموسفيتات
وشكرا لسعة صدرك اخي العزيز


http://upload.qariya.info/images/...481164b026.jpg

استاذ سعيد الله يعطيك الصحة والعافية ويزيدك من علمه ولكنك لم تجبني على اسئلتي هذه ارجو لو انك تتكرم علي بالرد كي اصل الى نتيجة وانا لك من الشاكرين
اخوكم عمر

[عوني73]

السلام عليكم ورحمة الله ستاذ سعيد

يسعد أوقاتك كل التقدير والامتنان لعطائكم المتواصل والكريم ربي يجزيك كل خير وينور قلبك ودربك

[سعدالله سعيد]

بسم الله الرحمن الرحيم

تحية طيبة وبعد،

اريد من سيادتكم معرفة عدد لفات المحول الكهربائي -- 230 الي 24 فوت

ولكم مني جزيل الشكر والأحترام

[مازن محمود]

المشاركة الأصلية كتبت بواسطة مازن محمود

لو سمحت استاذ سعيد (اذا صنعنا انفيرتر 300 واط فان الخرج يكون 300/220= 1.36 امبير ) هل معنى ذلك انني لن اكون قادرا على تشغيل جهاز يستهلك اكثر من 1.36 ؟ ارجو التوضيح لو تكرمت

ممكن تجيب استاذ سعيد

[mhame55]

المشاركة الأصلية كتبت بواسطة vba

http://upload.qariya.info/images/...fe7630f907.jpg
شكرا لك اخي العزيز
هذه هي الوصيلات الحمراء بالاي سي هل اقوم بتوصيلها يدويا
ثم انا وضعت 4 موسفيت كم واط تكون الدارة بهذا الحال وهل المقاومات التي يجب وصلها عليها قيمتها 10 ام 22
واين هي دارة الشحن هل هي الموسفيتات نفسها في الدرايف و يوصل عليها ديودات ام انها دارة مستقلة
وان كانت نفسها الموسفيتات انت قلت يجب وصل 8 ديودات اين توصل الثمانة والموسفيتات 4
وما هي نوع الديودات الموصولة لحماية الموسفيتات
وشكرا لسعة صدرك اخي العزيز


http://upload.qariya.info/images/...481164b026.jpg

استاذ سعيد الله يعطيك الصحة والعافية ويزيدك من علمه ولكنك لم تجبني على اسئلتي هذه ارجو لو انك تتكرم علي بالرد كي اصل الى نتيجة وانا لك من الشاكرين
اخوكم عمر

بعد اذن الاخ سعيد قادر
الوصيلات الحمراء بالاي سي نعم تقوم بتوصيلها يدويا
وضعت 4 موسفيت كم واط حوالي 400 الى 450
المقاومات 22 اوم
دارة الشحن تحتاج الى الریلیھ ( ٢٢٠ فولت ) ذات ( ٩ ) اطراف أي ثلاث اطراف متغیرة و ( ٦) ثابتة والى الدايود
8 ديودات 4 لحماية الموسفت و 4 لعملية الشحن
اسئل الاخ سعيد قادر عن نوع الدايود
تاكد من الاخ سعيد قادر قبل العمل

[ماجد الحموي]

السلام عليكم ورحمه الله وبركاته
الاستاذ سعيد المحترم لاحظت من خلال عملي في الصيانه ان معظم المصنعين لا يتقيدون بقطر السلك في صناعه المحولات وقمت انا بتصنيع عده محولات وعند حساب اقطار الاسلاك كانت النتائج ان اقطار الاسلاك كبيره وخصوصا الخرج فلم اتقيد بالحساب ووضعت اقطار اسلاك موجوده لدي مثال ذلك صنعت محول الدخل 220 والخرج 12.5 *2 فكان يجب ان يكون قطر سلك الخرج 4.5مم ووضعته انا 3.3مم وكانت النتائج جيده جدا ما تعليقك على ذلك وجزاكم الله خيرا

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة vba

http://upload.qariya.info/images/...fe7630f907.jpg
شكرا لك اخي العزيز
هذه هي الوصيلات الحمراء بالاي سي هل اقوم بتوصيلها يدويا
ثم انا وضعت 4 موسفيت كم واط تكون الدارة بهذا الحال وهل المقاومات التي يجب وصلها عليها قيمتها 10 ام 22
واين هي دارة الشحن هل هي الموسفيتات نفسها في الدرايف و يوصل عليها ديودات ام انها دارة مستقلة
وان كانت نفسها الموسفيتات انت قلت يجب وصل 8 ديودات اين توصل الثمانة والموسفيتات 4
وما هي نوع الديودات الموصولة لحماية الموسفيتات
وشكرا لسعة صدرك اخي العزيز


http://upload.qariya.info/images/...481164b026.jpg

استاذ سعيد الله يعطيك الصحة والعافية ويزيدك من علمه ولكنك لم تجبني على اسئلتي هذه ارجو لو انك تتكرم علي بالرد كي اصل الى نتيجة وانا لك من الشاكرين
اخوكم عمر

اهلا استاذ عمر نعم الخطوط الحمراء يتم توصيلها كما اشرت اليها وبالنسبة للاسئلة الاخرى ارجو ان تراجع الدروس فقد شرحتها بالتفصيل
