تعلم خطوات تصنيع inverter بشكل احترافى

[هيثم العليمي]

السلام عليكم ...

الاخ المهندس سعيد قادر بارك الله فيك على المجهود ...

لدي سؤال ..

في دائره الدرايف الذي يستخد فيها ترانزستور 2n3055

ماذا لو استبدل هذا الترانزستور ب 2sd208

وما هو التعديل ان وجد ؟؟

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة palforsan

الأخ المبدع والمعلم المفكر ( سعيد قادر )

كلي امتنان وشكر لشخصك الكريم وعلمك الوافي

أخوكم من قطاع غزة والكهربا ما بنشوفها الا 7 ساعات او 8

بتسمح ترفق ملف PDF باللوحة المطبوعة PCB علشان اروح مباشرة اطبعها واعمللها تحميض ؟! وانا عليا اركب القطع عليها وخلص ؟؟

في امكانية اخي العزيز ؟؟

يعني المطلوب ال PCB و كمان صورة بتوضح تركيب كل قطعة على مكانها ..

طبعا ملف اللوحة المطبوعة لازم يكون PDF علشان يكون بالحجم الطبيعي هيك عنا بيشتغلو

وشكرا جزيلا لك اخي الكريم

شكرا لك اخى العزيز ملف الدايرة على برنامج سيركت وزر وانا استعمله شخصيا

http://www.4shared.com/rar/9SMnArBr/__online.html

برنامج سيركت وزر موجود فى هذا الرابط

http://www.qariya.com/vb/showthread.php?t=73286

[علي الاكتروني]

من فيهن ينفع في الانفرتر واذا حددة كيف ربطه استاذ ساعدني{واحد رقمهirfp250 والثاني رقمه2sc2625

http://upload.qariya.info/images/qar...a35b2d030e.jpg

http://upload.qariya.info/images/qar...fba44762c8.jpg

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة هيثم العليمي

السلام عليكم ...

الاخ المهندس سعيد قادر بارك الله فيك على المجهود ...

لدي سؤال ..

في دائره الدرايف الذي يستخد فيها ترانزستور 2n3055

ماذا لو استبدل هذا الترانزستور ب 2sd208

وما هو التعديل ان وجد ؟؟

وعليكم السلام ورحمة الله ليست هناك تعديل الفرق بين الاثنين ان الاول 15 امبير والثانى 10 امبير

[doraed79]

شكرا استاذ سعيد

[palforsan]

اخي الكريم شكرا جزيلا لك على الرد

بالنسبة للدائرة التالية التي ارفقتها لي

هل هي دائرة الانفيرتر كاملة ؟؟ مع شاحن ام بدون شاحن ؟ مع الاوفرلود ام بدون ؟ مع الاوتوشارج ام بدون؟

وممكن توضحلي التوصيلات وين حتكون ؟؟ مثلا اسلاك المحول جميعها و اسلاك الموسفيتات وجميعها بارك الله فيك

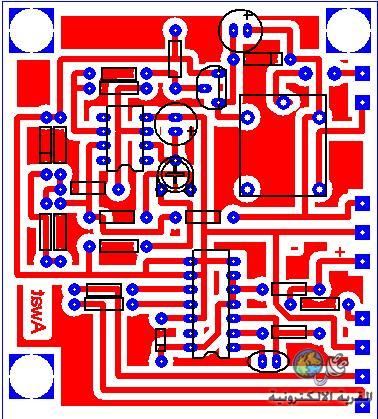

هذه هي الصورة التي ارفقتها لي



اكرر شكري واعتذاري لك اخي الكريم

[هيثم العليمي]

المشاركة الأصلية كتبت بواسطة سعيد قادر

وعليكم السلام ورحمة الله ليست هناك تعديل الفرق بين الاثنين ان الاول 15 امبير والثانى 10 امبير

الف شكر يا بش مهندس ..

طبعا انا غلطت برقم الترانزستور

رقمه هو 2sd280
..................................
..................................
وفي هذه الدائره ..
http://store2.up-00.com/June12/XZ509092.jpg



هل الترانزستور c1061 هو الي في هذه الصوره ..
http://store2.up-00.com/June12/cVu09092.jpg

[palforsan]

الأخ القدير : سعيد قادر تحية معطرة لك

عندي بعض الاستفسارات وهي كالتالي :

السلام عليكم ورحمة الله وبركاته

لدي محول اطراف الدخل كالتالي :

0.185.220.255

واطراف الخرج كالتالي

15.0.15.27

أبعاده كالتالي : القلب الداخلي له 9 سم * 7 سم والارتفاع 5.5 سم , والحديد الخارجي له أبعاده 10.5 سم * 5 سم والارتفاع 9 سم

والسلك الداخلي له تقريبا : اسلاك الأطراف 15.0.15.27 حوالي 2 مم وأطراف الأسلاك الأخرى 0.185.220.255 حوالي 1 مم

هل من الممكن افادتي كم أمبير يكون هذا المحول ؟؟؟

حجمه كبير نسبيا استخرجته من UPS قدرته 1200 وات واعتقد انه كان يعمل على جهد 24 فولت وليس 12

السؤال : هل استطيع تحويله الى شاحن بطارية سيارة 12 فولت 72 امبير باضافة قنطرة 50 امبير ومكثف 2200 مايكرو الى الاطراف 15 و 0 فقط ؟!!

ملاحظة: عندما نفذت ما ذكرت كان الخرج بعد القنطرة والمكثف حوالي 18 فولت مستمر.

السؤال الآخر هل استطيع صنع انفيرتر بهذا المحول ؟ يعمل كانفيرتر وكشاحن في نفس المحول على جهد 12 فولت؟؟
