تعلم خطوات تصنيع inverter بشكل احترافى

[SALAH84]

المشاركة الأصلية كتبت بواسطة سعيد قادر

استاذ صلاح هذا هو ملف الاوفر لود على برنامج Circuit Wizard

الملف

اخي العزيز سعيد
الرسم لايوضح بالتوصيلات كيف يفصل الريلاي موجب البطاريه عن المذبذب
وبالتالي يفصل الانفرتر
ارجو التوضيح

[SALAH84]

المشاركة الأصلية كتبت بواسطة سعيد قادر

استاذ صلاح هذا هو ملف الاوفر لود على برنامج Circuit Wizard

الملف

ايهما صحيحه

[SALAH84]

المشاركة الأصلية كتبت بواسطة سعيد قادر

لا افهم كيف تعمل وما الفرق بالتي تليها

[SALAH84]

ولاهذه ايضا وما الفرق بينها وبين التي قبلها

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة SALAH84

ولاهذه ايضا وما الفرق بينها وبين التي قبلها

اخى ابو صلاح ما الذى لاتفهمه فى الاوفرلود؟؟

[SALAH84]

المشاركة الأصلية كتبت بواسطة سعيد قادر

اخى ابو صلاح ما الذى لاتفهمه فى الاوفرلود؟؟

اولا كيف يتم ضبط احساس الدائره بالخرج(20فولت)
ثانيا اذا اردت تشغيل الدائره في كل مره يتم الضغط على المفتاح ماذا يحل محله بالدائره لان هذا لايظهر في المحاكاه للدائره
ثالثا لم توضح كيف يتحكم الريلاي بدخل البطاريه للانفرتر
ارجو الرد سريعا واستكمال الدائره
اخوك ابوصلاح

[سعيد قادر]

اخى ابو صلاح يتم ضبط احساس الدائرة عن طريق المقاومة المتغيرة 100k

عند الضغط على المفتاح يتم ارسال نبضة واحدة الى قاعدة الترانزستور وفى هذه الحالة الترانزستور يعمل كمفتاح يقوم بتوصل السالب الى الريلاى كما نعلم طرف الموجب موصول مباشرة الى احد ملفات الريلاى فيتم تشغيل الريلاى قد تسال مادم هو نبضة واحدة يشتغل الريلاى مرة واحدة ثم يطفى ولايعمل بعد ذالك فكيف يتم تشغيل الريلاى بشكل مستمر؟؟

الحل بسيط الطرف المتغير لريلاى يتم توصيلها الى موجب البطارية وناخد الموجب من الطرف الذى يكون موصول فى حالة عمل الريلاى الى موجب المذبذب وبما انه سالب المذبذب موصول مباشرة الى سالب البطارية يكون المذبذب فى هذة الحالة فى حالة عمل ويعمل الانفيرتر طيب عند عمل الانفيرتر يكون هناك 20 فولت على الدايودات الاربعة فيتم تحويلهامن ac الى dc السالب والموجب موصولان الى المقاومة المتغيرة 100k والطرف المتغير للمقاومة المتغيرة موصول الى قاعدة الترانزستور a733 والترانزستور هنا ايضا يعمل كمفتاح خرج الترانزستور يتم ايصالها عبر مقاومة 4.7k الى الترانزستور q1
كما فى الصورة فيوأمن نبضة مستمرة للترانزستور لكى يعمل بشكل مستمر
يعنى عند غياب 20 فولت على الدايودات الاربعة لن يعمل الانفيتر وهذا يحدث عندما يكون هناك تلامس او شورت على خرج الانفير تر
هناك ملاحضة لايجب ربط سالب البطارية مع سالب 20 فولت

[سعيد قادر]

ملاحضة

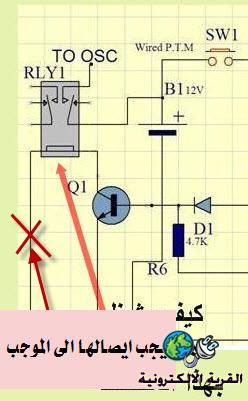

الطرف الاخر لريلاى يجب ايصالها الى الموجب وليس الى السالب كما فى الصورة وقد قمت بتصحيحها وتغير الصورة فى ذالك الوقت
