اقتباس:
المشاركة الأصلية كتبت بواسطة NOR-SAT
كل الشكر على المعلومات القيمة اخي الغالي
والله بكل صراحة تمت نصيحتي بترنستور الموسفت ولكن لو قلت لك انه مفقود من الاسواق بحلب الان بسبب الظروف
لذلك اطررت الى استخدام الترنستور العادي ولاقيت الان ترزنستور يعمل بكفائة افضل من tip35
وهو tip3055 موصفاته شبيهة بشكل كبير بترنستور 2n3055
بالنسبة للطريقة التقليدية او القديمة
عبر ترنس كبير اجدها افضل من الالكترونية
لاني استغل الترنس ذاته لشحن البطارية
الطريقة الالكترونية لقد وجدت ترنستورات صناعية وهي موسفت
ولكن سعر كل ترنستور حوالي 2500 ليرة واستطاعتهم 450 امبير كل واحد
حجم كل واحد بحجم كنتكتور الصناعي
وانا اطمح لكي اجمع واصمم دائرة كاالتي لم تنجح معك وان شاء الله سأحاول بتنفيذ الدائرة حين اتفرغ لها
ونتساعد مع بعضنا كي نخرج بعملها وتطبيقها ان شاء الله
تحياااااااااتي لك اخي الغالي حسين وماقصرت بارك الله فيك
|

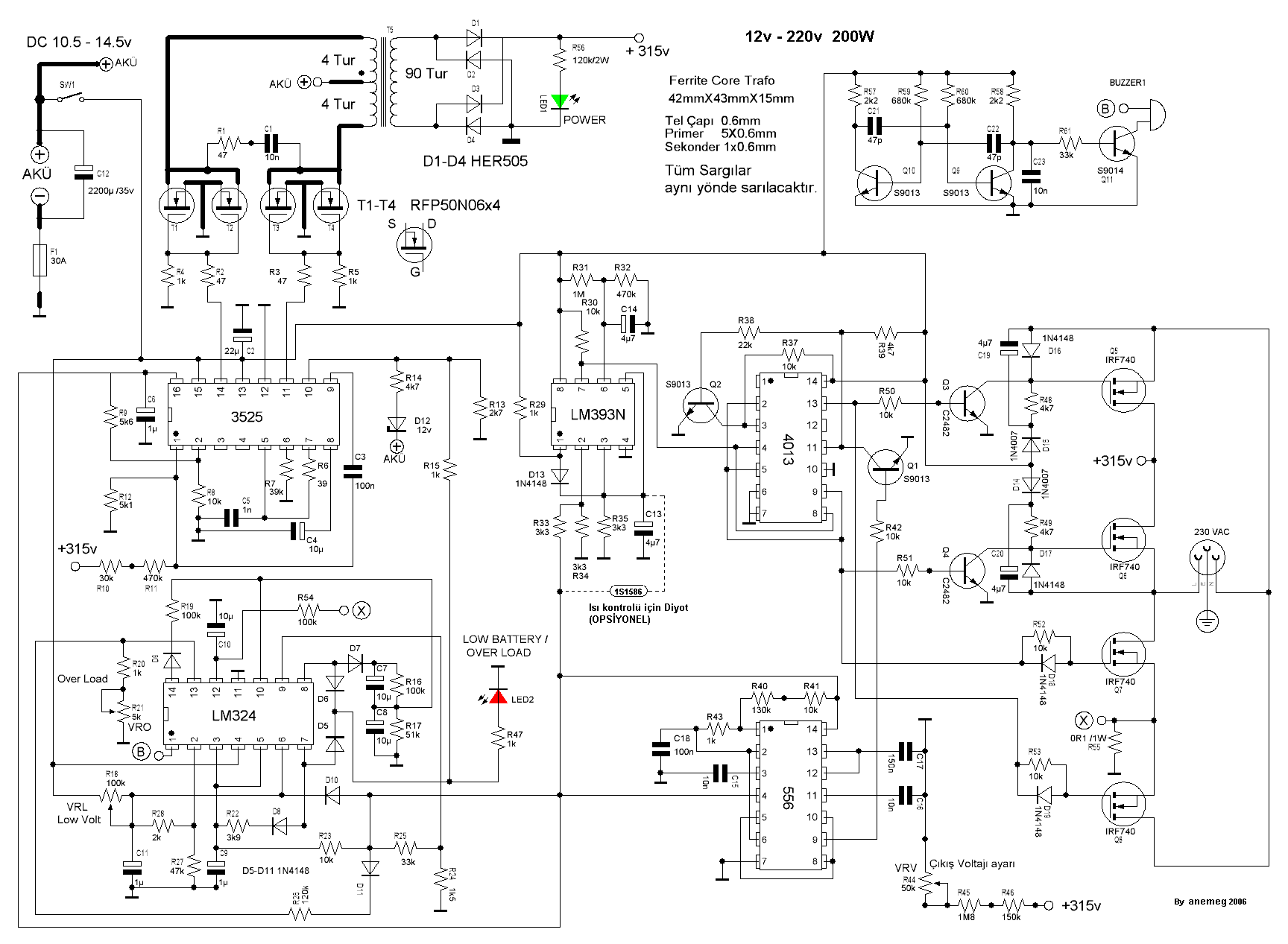

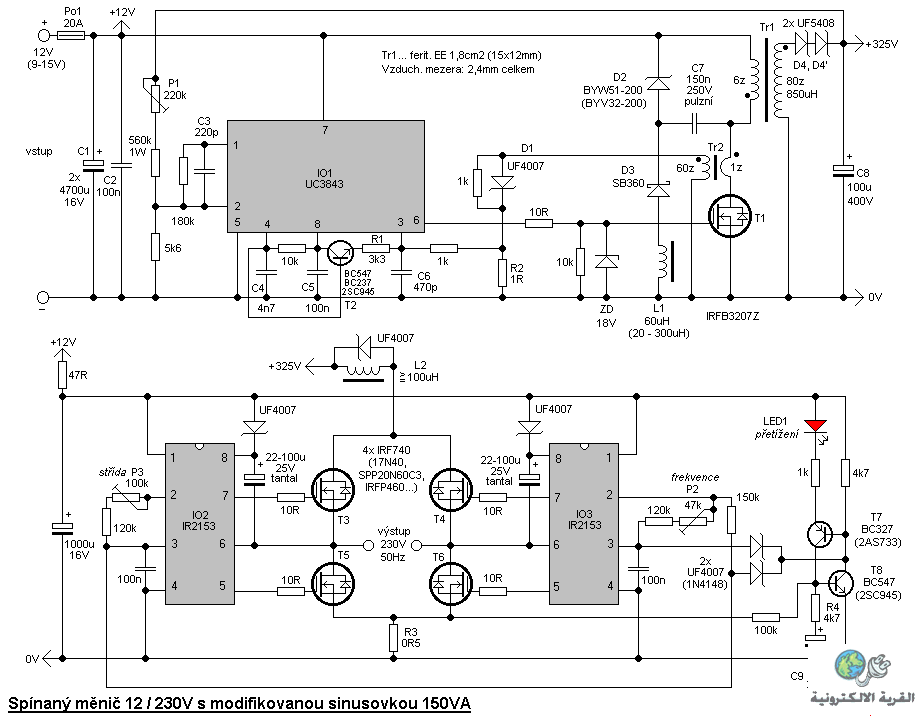

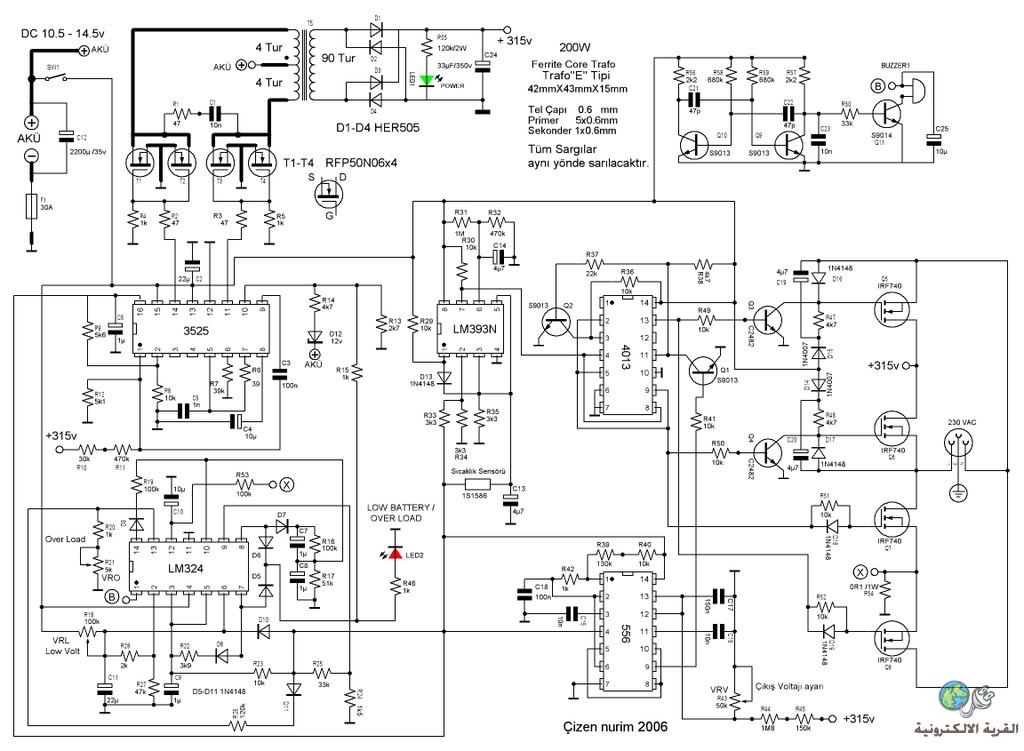

أخي الكريم شكرا على الرد والله يكون معاكم في حلب لأنو والله الأوضاع بحلب سيئة,أخي بالنسبة للدائرة التي لم تعمل عندي وهي التي تعتمد على محول فرايت أنا صممت دائرة لترفع من 12فولت مستمر(بطارية) الى 170-250فولت متردد وتضبط الفولتية عن طريق مقاومة متغيرة وهي تعتمد على محول فرايتei33, ولكن المشكلة هو الهيرتز المرتفع جدا الذي يبلغ تقريبا 40khz يعني مابنقدر نستفاد منو الا لتشغيل لمبة عادية ولكن اذا أستطعنا جعله مستمر عن طريق جسر ديود ومكثف ثم أعدناه متردد ولكن 50hz فالنتيجة ستكون أنفيرتر قدرته كبيرة وحجمه صغير وتكلفته أقل بكثير من تكلفة الأنفيرتر العادي الذي يستخدم محول الحديد ,وهنا تكمن المشكلة فلم أستطع تصميم دائرة تجعل التيار المستمر الى متردد 50hz ولم أعثر على الأنترنت مثل هذه الدائرة علما أن هذه الدائرة مرفقة مع الدائرة التي عرضتها في المشاركة السابقة ولكن دائرة الأنفيرتر مع دائرة الأوفر لود مع الدائرة التي نريدها ولكن مجموعة ضمن دائرة واحدة ولا أعلم أي جزء هي هذه الدائرة ,فأرجو من جميع الأعضاء المشاركة في هذه المسألة وأي أحد لديه أي فكرة عن هذه الدائرة يطلعنا عليها ومشكورين سلف.
اكثر من رائع
