تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة haidar ayad

السلام عليكم استاذ سعيد عندي اسئلة اخرى واتمنى الشرح لي بشكل واضح لكي افهم :
اولا :
http://store2.up-00.com/Apr13/5jI45512.jpg

استاذ سعيد مافائدة الترانزستورين مع الدايودين اللذان ظللتهما في الصورة ؟ ارجوا التوضيح .
ثانيا :
استاذي الجليل في مكان الدايودات التي تضعها لعملية الشحن ، فهل عددها بعدد الترانزستورات الموضوعة ؟ فلو وضعت 8 ترانزستور وكل اربعة على جانب فسيكون 8 دايودات وكل 4 على جانب ؟

ثالثا : استاذ سعيد يمكن ان اجمع الدايودات في مكان واحد لكل جانب ، فمثلا في الصورة انه يمكن ان اربط الدايودين للجانب العلوي بين النقطتين AوB ، وللجانب السفلي بين النقطتين BوC صح ؟ وان كان لا فلماذا ؟

رابعا : استاذ سعيد اريد ان اضع شيء يمنع الدرايفرات من نوع موسفت من الحرق بسبب شرارة البطارية ، فما الحل ؟

خامسا : استاذ سعيد ان اتجاه التيار يكون من المجمع للترانزستور (collector ) الى الباعث (emiter) ، اي انه يدخل من موجب البطارية الى منتصف المحولةو سيخرج من طرفا المحولة الى المجمع ، ثم الباعث ومنها سيجتمع التيار في النقطة (B) ومنها الى القطب السالب . صح ؟ اذن فكيف تدخل الموجة الى المحولة اذا كان الدخول للمحولة من القطب الموجب للبطارية ؟!

سادسا : استاذ سعيد كنا قد استخدمنا موجة مربعة للدخول على بوابة الترانزستور ولوكانت موجة جيبية لارتفعت حرارة الترانزستور صح ؟
اذن فلماذا لا ندخل موجة نصف جيبية بدل المربعة وبعدها الخرج سيجتمع من كلا الطرفين ليكون موجة جيبية تدخل للمحولة ....هل صحيح ما اقول ؟

سابعا : ما هي قيمة الفولتية التي ستشحن بها البطارية من المحولة ذات الطرفين 12.5 في النهاية الواصلة للبطارية ؟

ثامنا : استاذ سعيد ما فائدة الشكل الابيض الذي في الصورة التالية وما هو ؟ وهذه المتسعة الاخرى اجدها دائما تربط معها مقاومة في اجهزة اللايت الضوئي وغيرها فهل تخبرني كيف يتم حساب المقاومة معها ؟

http://store2.up-00.com/Apr13/ryD45512.jpg
تاسعا : استاذ سعيد هل الموجة الخارجة من المايكروكونترول pwm تكون كلها قيمتها فوق الصفر ؟ ام انها متناظرة حول الصفر فولت فنصفها في الجزء الموجب وجزء منها في الجزء السالب للفولتية ؟؟

عاشرا : استاذي هل الترانزستور 2n3773 هو بديل جيد ؟ وفي دائرة قياس الفولتية لشحن البطارية كان عندك ترانزستور ksp42 هل استخدم بديله BC377 ؟

استاذ سعيد انا اعرف ان اسئلتي قد اكثرت بها عليك ولكني اريد ان افهم فارجوا ان توضح لي رجاءا وتعرف ان العراق كهرباء فيه تعبانة جدا ، وهذا طبعا كله مسجل في ميزان حسناتك ان شاء الله .
احترامي وتقديري للجميع.

وعلبكم السلام ورحمة الله

1- الترانزستورين يستخدمان كدرايف بين خرج المذبذب والترانزستورات

2- نعم هم كذالك

3-نعم تستطيع

4-الحل هو ان نضع مكثفين او ثلاثة على سالب وموجب البطارية وقد شرحتها ورسمتها من قبل راجع المشاركات

5- لونضرنا الى الدائرة بتمعن اكثر نرى ان مجمع الدائرة فى كلا الجانبين موصول اليهما موجب البطارية عن طريق المحولة والباعث موصول الى سالب البطارية ربط مباشر وقاعدة الترانزستورات فى كلا الجانبين مربوطين الى خرج المذبذب فى حالة عدم عمل المذبذب اى عدم وجود موجة مربعة على قاعدتى الترانزستورات تكون مقاومة المجمع والباعث كبيرة بحيث لايسمح بمرور التياربينهما والعكس صحيح

6- لا ليس صحيحا لانه الموجة الجيبية ان كانت نصف موجة او موجة كاملة يتسبب فى رفع حرارة الترانزستورات

7- القيمة اذا لم نستخدم اوتو شارج يصل الى 16 فولت فى بعض الاحيان

8- الشكل الابيض هو مقاومة مربوطة مع مكثف يستخدم كفلتر على الخرج واما القانون بصراحة لااتذكرها واعتقد ان استا ماجد قد تحدث عنها من قبل

9- راجع كتاب الكترونيات رقمية للمزيد من المعلومات اكتبها فى google

10- نعم هو بديل جيد بل واحسن من 2n3055 والترانزستور الاخر نعم يمكنك استخدام BC377

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة haidar ayad

استاذ سعيد انتظر ردك بعد ما طلبت منك ان ترفع لي صور المتسعة الفلتر

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة engineer2013

شكراً وأرجو المزيد

ان شاء الله شكرا لك

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود فرغلى

استاذ ارجو منك توضيح شى بسيط هل يحتاج الى تعديل اذا زاد حجم الترنز مع زيادة فى عدد الباورات يعنى تكبير الدائرة الى 1500 وات

نعم مع تغير المحولة وزيادة الباورات غير زينر دايود المذبذب من 6 فولت الى 9 فولت

[سعيد قادر]

يمكنكم تحميل كتاب الكترونيات رقمية من هذاالرابط


http://www.kutub.info/library/book/1321

[haidar ayad]

المشاركة الأصلية كتبت بواسطة سعيد قادر

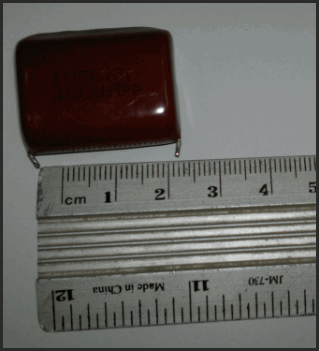

استاذ سعيد شكرا لك وربي يحفظك ....وبقى عندي فقط سؤال وهو انه هل انت وضعت واحدة فقط من هذه المتسعة الـ 105 قيمتها ؟
وكم هذه قيمتها الحقيقية ؟

وما هو رقم المتسعة ذات سعة 2.2 مايكروا ؟

وشكرا لك

[haidar ayad]

وأستاذ سعيد هل يمكن تقليل عدد الدايودات التي نضعها للشحن ؟ فمثلا لو كانوا 4 لكل طرف نضع 3 او اثنان لكل طرف ...وماذا يحصل لو قللنا العدد دون وضع 4 لكل طرف مثلا ؟
وعندما تحسب عدد الترانسزستور مثلا لانفيرتر 200 او 150 واط فهل الترانزستورين الاولين القريبين من المذبذب تضعهم فقط في الدائرة ام هؤلاء ثابتين وغير معدودين من ضمن القدرة وتضع غيرهم اثنان ؟

والله يكرمك بالجنة

[haidar ayad]

السلام عليكم استاذ سعيد
استاذي الجليل هنالك دائرة بواسطة المايكروكونترولر انت جربتها وقلت انها نجحت ...فسؤالي هل الدرايفر اللي استخدمه انا الان هو نفسه اللي عملته حضرتك اضيفه لها ؟

واذا كان لا ، فكيف فما هو ؟ وكيف اربط طريقة الشحن ؟

انا رفعت الدائرة هذه و وضعت لها درايفرات من خريطة اخرى كانت و ربطت لها دايودات الشحن وسوف ابدل الترانزستور لها بترانزستور ال2N3773...فممكن ان تراها هل ربطي صحيح مع اني جمعتها من عدة دوائرة :
http://www13.0zz0.com/2013/04/22/11/969179260.jpg

واستاذ سعيد لماذا ترانزستور الTIP يختلف نوعيته عن ال2N3773 هنا ؟
وما فائدته ؟ وهل يمكن استخدام نفس النوعية اي الجميع ال2N3773 ؟
