تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

[سعيد قادر]

لتحميل داتا شيت IRFP064 من هنا :


http://pdf1.alldatasheet.com/datashe.../datasheet.pdf

[سعيد قادر]

[سعيد قادر]

نتابع

[سعيد قادر]

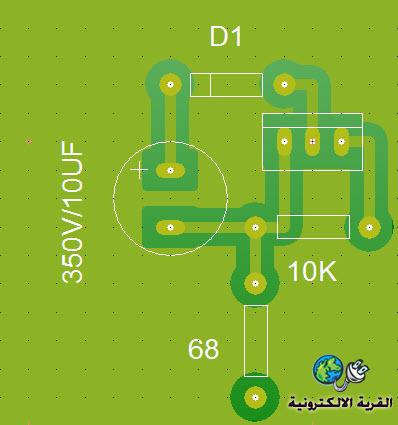

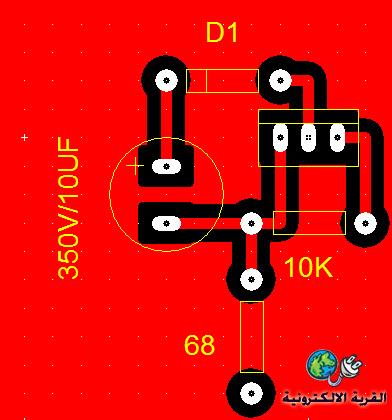

نرى فى دائرة المذبذب انه له خرجان ولتكبيره يجب ان يكون لنا درايفان والحل بسيط نقوم بصنع درايفين اثنين نفس الدائرة قم بصنعها مرتين ونضع كل واحدة على خرج المذب ذب فيصبح الشكل النهائى هكذا

المذبذب +الدرايف :

[سعيد قادر]

[سعيد قادر]

المحولة :

بعد ان تعرفنا على المذبذب والدرايف لم يبقى الا المحولة ليكتمل لدينا اول انفيرتر من تصنيعنا هناك قوانين خاصة يستعمل فى لف محولة الانفير تر وهذا القانون يعتبر من الاسرار فى مجال صناعة الانفيرتر واكثر المصنعين لايحبون ان يتم كشف هذا القانون كما قلت يعتبر من اسرار المهنة قد يعاتبنى الكثيرين فى هذا المجال ولاكن انا فى اعتقادى انه لايجب كتم العلم والله الموفق لااطلب سوى الدعاء منكم واليكم الطريقة :

[سعيد قادر]

المرحلة الثالثة :

3- المحولة :
فى هذه المرحلة وهية المرحلة الاخيرة فى صناعة الانفيتر سنتحدث عن المحولة وطرق لف المحولة :

يتكون المحولة من ملفين وقلب حديدى الملفان هما :

1- الملف الابتدائى

2- الملف الثانوى

الملف الابتدائى هو الملف الذى نبتدء به فى الاول وهو ملف (220 فولت) ويكون عدد لفاته كثيرة ويكون حجم السلك المستعمل فيه يكون قطر اصغر من الملف الثانوى و الملف الثانوى هو ملف ال (12.5) فولت ويكون عدد لفاته اقل من لفات الملف الابتدائى ويكون قطر السلك المستعمل فيه اكبر من قطر سلك الملف الابتدائى الملفان لايربطهما شىْ الا القلب الحديدى فعندما يمر تيار فى الملف الابتدائى (220 فولت ) يحدث مجال مغناطيسى فيمر التيار عبر هذا المجال المغناطيسى الى الملف الثانوى ويكون وسيلة العبور هو القلب الحديدى فنحصل من الملف الثانوى على تيار كهربائى كم يكون هذا التيار فهو مرتبط بقانون لف المحولة ... فما هو قانون لف المحولات فى الانفيرتر؟؟

قانون لف المحولات :
فى البداية نقوم بقياس( طول وعرض ) قالب او بكرة المحولة وهناك صور توضيحية لتسهيل العملية وسنسمى الطول (y) والعرض (x) وسنقوم باستعمال هذا القانون المتبع فى لف محولات الانفيرتر :

قانون لف المحولات فى الانفيرتر :
42
ـــــــــــــــــــــــــ ــــــــ = L
x * y


L = و هو عدد الفات مقابل ( فولت واحد (1) )

X= وهو قياس (عرض) البكرة اوقالب المحولة وسيكون ب السنتمتر (سم )

Y= وهو( طول) بكرة المحولة او القالب ويكون ب السنتيمتر (سم)


ويقول القانون 42 يقسم على حاصل ضرب( الطول والعرض) ويكون الناتج هو عدد لفات الملف لفولت( واحد )



نتابع
