تعلم خطوات تصنيع inverter بشكل احترافى

[Omar Mekkawy]

سلام عليكم أخي
انا قمت بعمل الانفرتر بنجاح بحمد الله منذ زمن وقدرته حوالي 6 واط هههههههه
لأنني لم أملك محولة ذات قدرة عالية فجربتها على محول 6 واط واشتغل بنجاح

ولكن دائرة تثبيت التيار تحتاج ل Avr هل ممكن نعملها بال Pic ?
انا نوعاً ما اتقن برمجة ال pic فهل ممكن تشرح عملها بالتفصيل لكي احاول اني اعملها

وهل ممكن نستغني عن المذبذب ونعتمد على الميكروكونترولر في توليد الذبذبات مع إضافة opto isolator لحماية الميكروكونترولر
+ دمج نظم الحماية بال pic أيضاً + الشحن

وكمان انا لدي محولات فيرايت ولكنها تحتاج لترددات عالية
فقمت بتوليد تردد كبير بالميكروكونترولر حتى أصبح محول الفيرايت يصفر " لقد صدع دماغي " ههههههههه
ولكنني لا اعلم قوانينه ابدا

انا وجدت الدائرة التالية وهي انفرتر بسيط يعتمد على محول فيرايت

http://www.dbaasco.com/vb/showthread.php?t=8253

ما رأيك ؟

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة vaselo

السلام عليكم اخي سعيد

لو امكن نريد مخطط جديد ل انفرتر ساين ويف حقيقي true sine wave بقدره عاليه



وشكرا

مع الاسف لايوجد لدية حتى الان دائرة عملية يستفاد منها

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة ammar_sh

السلام عليكم

شكرا أخي سعيد على هذا الموضوع الرائع

و أرجو المتابعة به لأنه من المواضيع الهامة في وقتنا الراهن وخاصة في سورية

وأرجو العودة لنقاش الموجة الجيبية لأهميتها بالنسبة لبعض التجهيزات ..

جزاكم الله الخير

العفو اخى العزيز ان شاء الله

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم أخي
انا قمت بعمل الانفرتر بنجاح بحمد الله منذ زمن وقدرته حوالي 6 واط هههههههه
لأنني لم أملك محولة ذات قدرة عالية فجربتها على محول 6 واط واشتغل بنجاح

ولكن دائرة تثبيت التيار تحتاج ل Avr هل ممكن نعملها بال Pic ?
انا نوعاً ما اتقن برمجة ال pic فهل ممكن تشرح عملها بالتفصيل لكي احاول اني اعملها

وهل ممكن نستغني عن المذبذب ونعتمد على الميكروكونترولر في توليد الذبذبات مع إضافة opto isolator لحماية الميكروكونترولر
+ دمج نظم الحماية بال pic أيضاً + الشحن

وكمان انا لدي محولات فيرايت ولكنها تحتاج لترددات عالية
فقمت بتوليد تردد كبير بالميكروكونترولر حتى أصبح محول الفيرايت يصفر " لقد صدع دماغي " ههههههههه
ولكنني لا اعلم قوانينه ابدا

انا وجدت الدائرة التالية وهي انفرتر بسيط يعتمد على محول فيرايت

http://www.dbaasco.com/vb/showthread.php?t=8253

ما رأيك ؟

وعليكم السلام ورحمة الله اهلا بك

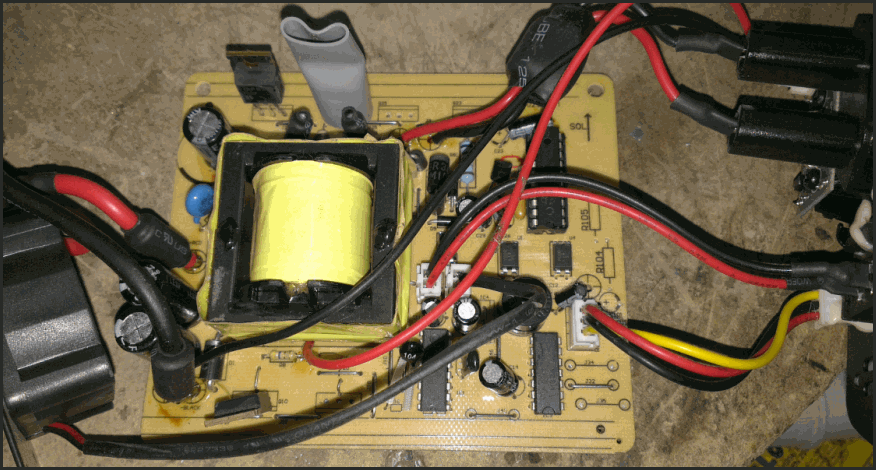

نعم ممكن نعتمد على الميكروكونترولر شوف هذا الجهاز استعمل فيها مايكرو كنترولر المايكرو له خرجان بتردد 50 هيرتز

المايكرو استعمل على خرج المحولة الشوبر لتحويل التيار من مستمر الى متردد من جديد

اما فى المرحلة الاولى من مرحلة الرفع من 12 فولت الى 220 فولت استعمل المتكاملة KA3525 والتردد الخارج من هذا المتكاملة هو 47 هيرتز هذا بشكل مختصر طريقة عمل هذا النوع من الانفيترات

[محمود المليجى]

السلام عليكم ياريت نعرف اخبار الموجة الجيبية يابش مهندس سعيد هل يوجد دائرة موجة جيبية .

[elmasry11]

السلام عليكم تحيه خاصه للاستاذ سعيد قادر كيف حالك وكل عام وانتم بخير

ارجو مراجعه هذا الرابط


وايه اخبار الموجه الجيبيه

اخوك مصطفى المصرى


http://www.qariya.com/vb/showthread.php?t=131005

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة سعيد قادر

وعليكم السلام ورحمة الله اهلا بك

نعم ممكن نعتمد على الميكروكونترولر شوف هذا الجهاز استعمل فيها مايكرو كنترولر المايكرو له خرجان بتردد 50 هيرتز

المايكرو استعمل على خرج المحولة الشوبر لتحويل التيار من مستمر الى متردد من جديد

اما فى المرحلة الاولى من مرحلة الرفع من 12 فولت الى 220 فولت استعمل المتكاملة KA3525 والتردد الخارج من هذا المتكاملة هو 47 هيرتز هذا بشكل مختصر طريقة عمل هذا النوع من الانفيترات

الله يعطيك العافية
انا لدي هذه المتكاملة
ولكن ما هو الشوبر ( توضيح إن أمكن )
أنا اعرف ان هناك 2 ترانزيستور موسفيت يتحملوا فولت كبير + مذبذب عشان يحولوا التيار المستمر لمتردد
انا لا افقه في هالمحولات الفيرايت كثيراً

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

السلام عليكم ياريت نعرف اخبار الموجة الجيبية يابش مهندس سعيد هل يوجد دائرة موجة جيبية .

وعليكم السلام ورحمة الله اهلا اخ محمود بعد بحث طويل فى النت عن هذا الموضوع استطعت فهم طريقة توليد الموجة الجيبية او ساين ويف عن طريق هذا الشرح


سأعتمد فى التصنيع على هذا الشرح ان شاء الله وساستخدم المايكرو كنترولر لتوليد الموجة بأذن الله
