تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة aboooda

اخي سعيد السلام عليكم ورحمة الله

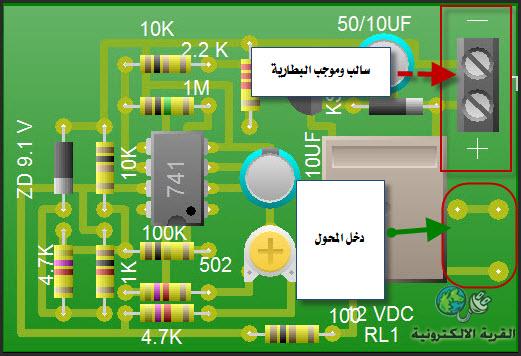

بخصوص دائرة الاوتوا شارجر اريد ان اعرف اين دخل المحول واين خرج الاسلاك الذاهبة للبطارية وشكراا

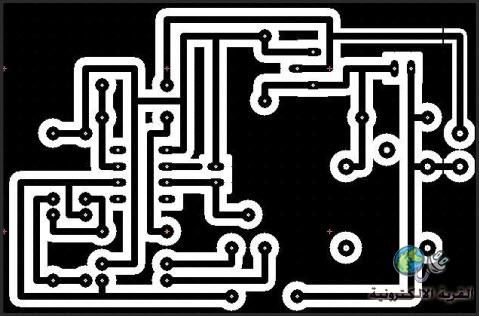

وياريت لو تضع لنا pcb سوداء اللون لهذة الدائرة لكي نقوم بطباعتها
وشكراا

وعليكم السلام

[سعيد قادر]

[أبو زكووور]

المشاركة الأصلية كتبت بواسطة سعيد قادر

اخى العزيز ابو زكووور لدية جهاز انفيرتر من نوع ساين ويف اى الموجات الجيبية قمت بفحصها والنضر الى موجة عبر الاوسليسكوب واكتشفت ان الموجة على الدرايفات مربعة يعنى على طرفيه المحولة ؟؟والغريب فى الامر كان الخرج موجة جيبية نضيفه؟؟ ولم ارى فى الخرج سوى مكثف كبير مربوط على احد اطراف المحولة وفى الحقيقة لم اجربها بعد هل السبب هو المكثف ام شى اخر ؟؟

كلامك صحيح أخي الكريم .......
الموجة في الأساس يكون شكلها مربع من المصدر , و بعد ذلك يتم تعديلها و فلترتها .
هل يمكنك تحليل الجهاز بالكامل , ( الدائرة الألكترونية مع المحول و المكثفات ) , حيث شكل الموجة يكون مرتبط و مدروس على هذه العناصر جميعها .
أرجوا إن أمكن رفعها لفائدة الجميع .
شكراً جزيلا لك .

[aboooda]

المشاركة الأصلية كتبت بواسطة سعيد قادر

وعليكم السلام

بارك الله فيك اريد ان استعمل محول خارجي 12 فولت 5 امبير واربطة على الدائرة اريدها ان تكون مستقلة هل ستعمل بطريقة التي شرحتها لي ويا ريت لو يكون هنالك ليد يضيئ عندما تكون البطارية مشحونة ارجوا الافادة وشكراا

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة أبو زكووور

كلامك صحيح أخي الكريم .......
الموجة في الأساس يكون شكلها مربع من المصدر , و بعد ذلك يتم تعديلها و فلترتها .
هل يمكنك تحليل الجهاز بالكامل , ( الدائرة الألكترونية مع المحول و المكثفات ) , حيث شكل الموجة يكون مرتبط و مدروس على هذه العناصر جميعها .
أرجوا إن أمكن رفعها لفائدة الجميع .
شكراً جزيلا لك .

سافعل ذالك انشاء الله

[أبو زكووور]

المشاركة الأصلية كتبت بواسطة سعيد قادر

سافعل ذالك انشاء الله

جهودك مشكورة دائماً إنشاء الله .

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة aboooda

بارك الله فيك اريد ان استعمل محول خارجي 12 فولت 5 امبير واربطة على الدائرة اريدها ان تكون مستقلة هل ستعمل بطريقة التي شرحتها لي ويا ريت لو يكون هنالك ليد يضيئ عندما تكون البطارية مشحونة ارجوا الافادة وشكراا

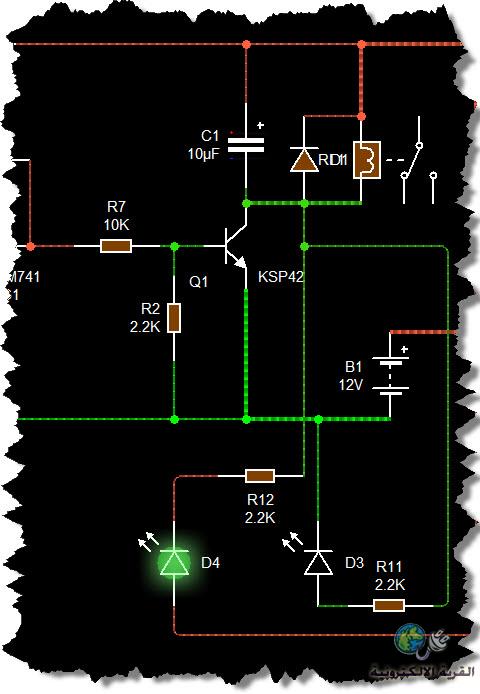

اخى العزيز الدائرة تعمل ولامشكلة ولكن يجب ان يكون المحولة 12.5 فولت وليس 12 فولت حتى يتم عملية الشحن واما بالنسبة الى ليد اضائة فقد رسمتها فى دائرة الاوتوشارج فى الحالتين شارج واوتوشارج
