تعلم خطوات تصنيع inverter بشكل احترافى

[mkks87]

المشاركة الأصلية كتبت بواسطة سعيد قادر

لايمكن رفع الامبير

هل يمكن تحويل الفولت 115 VDC الى 12 VDC؟
هل يوجد دائرة لهذا الغرض ؟
وهل سيرتفع الامبير فى هذه اللحظة ؟
انا لا اعلم شئ فى الحسابات ولكن كم قيمة الامبير عند 12 VDC بعد التحويل ؟

[Hishamos]

المشاركة الأصلية كتبت بواسطة uosef_001

ﻻ معلش اخي هشام لم افهمك جيدا
هل تقصد انك مستخدم ريﻻي 11 طرف 12 فولت بدل ريﻻي 220 ام ماذا ؟
ام ريﻻي اﻻتوشارج فيكفي 5 اطراف او 4 فقط يعنى سويتش واحد وهو يقوم بوصل خط التيار العمومي مع طرف المحول 220 وعند امتﻻء الشحن يفصل التوصيله هذا للتوضيح فقط
وطبعا طالما المحول 2000 وات اعتقد انه يجب انه السلك تبع 220 فولت يتحمل 8 امبير
هذا والله اعلم
لم الاحظ انك مركب امان نص اوتوماتيك 8 امبير اخي هشام

بعد السلام :
نعم اخى يوسف اتا مستخدم ريلي 11 طرف 12 فولت بدل ريلي 220 هذا صحيح . وهذه الاسلاك تعمل على تشغيل الليدات والريلي 12 فوات فقط . اما اسلاك الكهرباء 220 فهى بسمك 2.5 مم . .... ركز فى هذه الصورة سوف تجد الريلي فى الاعلى من ناحية اليسار .
ملاحظة :- الذى يقوم بعملية الشحن وعكس الاتجهات هو مفتاح قلاب الموجود بخلف الجهاز ومن تم يعمل ريلي الاوتوتشارج ومن تم يعمل ريلي 11 طرف 12 فولت الذى وظيفته توصيل الكهرباء الى المحول و مروحة التبريد الخاصة بقنطرة الشحن ومع العلم انها لا تسخن لكن من باب الاحتياط وهى تعمل على 220 فولت .

[يوسف عيد عاشور]

المشاركة الأصلية كتبت بواسطة يوسف عيد عاشور

شكرا لك علي سرعة الرد وبارك الله فيك
وعندي سؤال عن عملية الشحن وهو يمكن ان نضع علي المحول ديودين اي علي طرفي المحولة 12 فولت علي ان يكون اتجاه الديود الكاثود مع طرف الحولة اي ان ناخذ النبضة السالبة ووصلها مع سالب البطارية ونضع الطرف الوسط الذي يكون موصول مع موجب البطارية كما هو

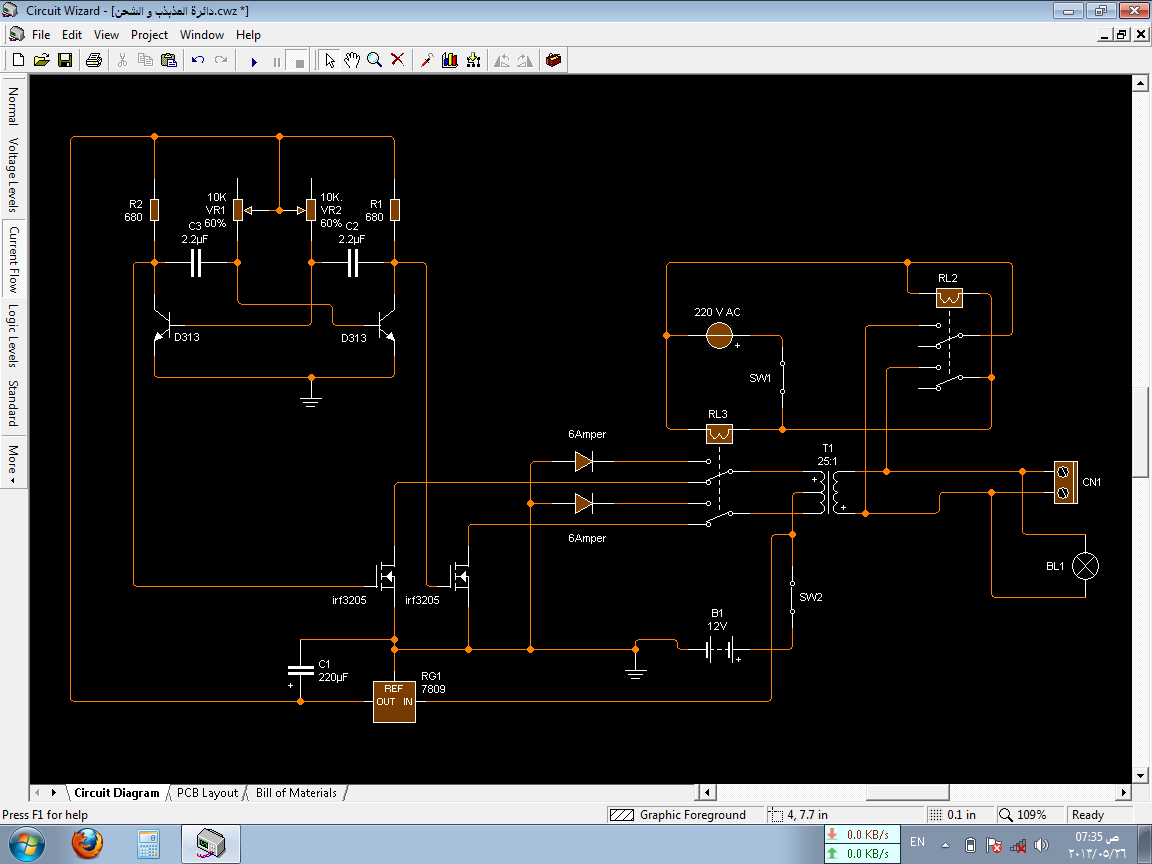

حسب هذه الصورة

لماذا لم يجبني احد بخصوص طريقة الشحن التي سالت عنها

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

استاذ سعيد تحية طيبة لك
انا ﻻ اعلم لماذا هذه المحولة لكن لو كانت بين المذبذب والترنزستورات
مش المفروض يكون يكون المذبذب موصل ل2.5 فولت والترنزستوارت 12 فولت

العكس صحيح

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mkks87

هل يمكن تحويل الفولت 115 VDC الى 12 VDC؟
هل يوجد دائرة لهذا الغرض ؟
وهل سيرتفع الامبير فى هذه اللحظة ؟
انا لا اعلم شئ فى الحسابات ولكن كم قيمة الامبير عند 12 VDC بعد التحويل ؟

استخدم محولة لتخفيض الفولت

هو المولدة كم امبير ؟؟

[Hishamos]

المشاركة الأصلية كتبت بواسطة يوسف عيد عاشور

لماذا لم يجبني احد بخصوص طريقة الشحن التي سالت عنها

اخى الكريم . هل لك ان توضح اكثر الفكرة التى تدور فى رأسك . على ما اعتقد على حسب الشرح ان هناك خطئ . وهو ان المحول يخرج في تيار متردد . ونحن نريد ات نخرج من هذا التيار المتردد خط موجب . هل لك ان توضح اكثر اخى العزيز .

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة يوسف عيد عاشور

لماذا لم يجبني احد بخصوص طريقة الشحن التي سالت عنها

هو موضح فى الصورة السالب يؤخذ من طرفى المحولة بدايودين

[Hishamos]

المشاركة الأصلية كتبت بواسطة سعيد قادر

هو موضح فى الصورة السالب يؤخذ من طرفى المحولة بدايودين

بعد السلام :

نعم استادى الفاضل لم انتبه . لكن هنا السالب مضمون وماذا عن الموجب . غير موجود اعتقد ان عندا توصيل التيار العمومى ال المحول سوف يكون مخارج المحول الثلاتة سالب . واذا افترضنا ان نعكس تركيب الديودين بأتجاه الاخر فهنا يجب ايضآ عكس اتجاه البطارية . لان بعكس تركيب الديودين سوف تخرج نصف ومجة وهى الموجب وعلى حسب الرسمه تكون متجها الى سالب البطارية وهذا خطئ . وايضآ يكون سالب المحول متجه الى موجب البطارية وايضآ هذا خطئ . فى هذه الحالة يجب عكس البطارية حتى تتساوى الاقطاب الموجب مع الموجب . والسالب مع السالب . ام انا مخطئ . وشكرآ لك استادى .
