تعلم خطوات تصنيع inverter بشكل احترافى - الصفحة 36

سعيد قادر · 07-05-2010, 06:10 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة bent gaza

عــم نستنى

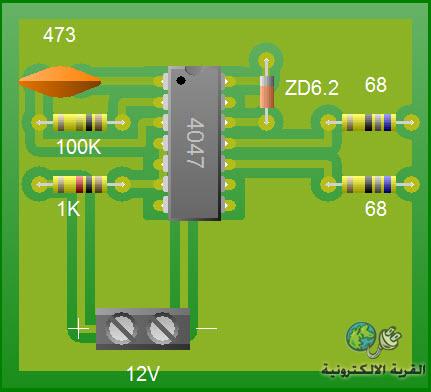

اختى العزيزة بما انكى كما قلتى ميش بروفيشنال سنستعمل هذا الدائرة فهية اسهل كما فى الصورة

ولكن قبل كل شى اطلب منكى ومن متابعى هذا الدروس ان تقوموا بتنزيز هذا البرنامج

فمعضم الدوائر سارسمها انشاء الله بهذا البرنامج الجميل

اختى العزيزة هل تريدينها مع دائرة الاوتوشارج ام لا ارجو منكى الرد حتى ارسمها لكى

سعيد قادر · 07-05-2010, 06:29 PM

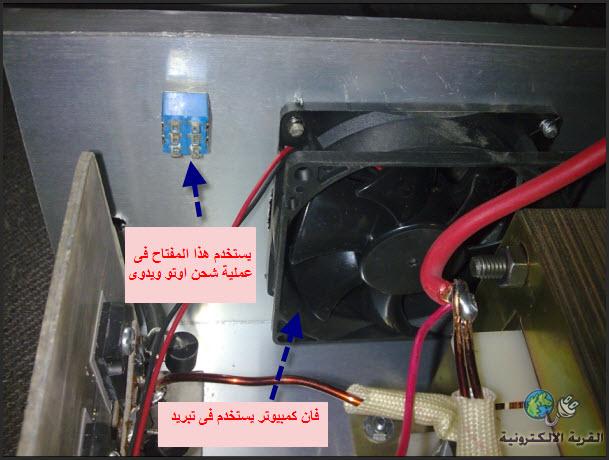

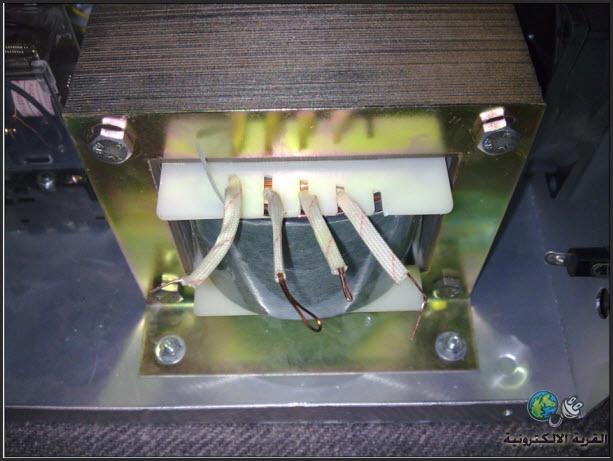

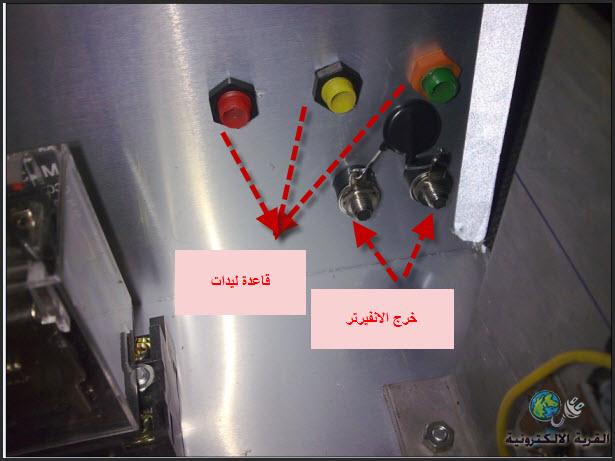

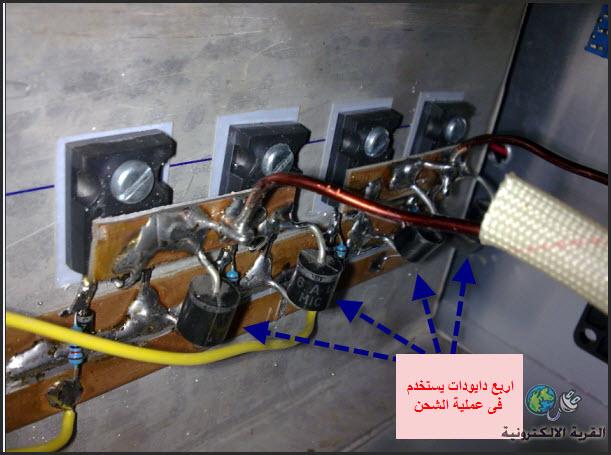

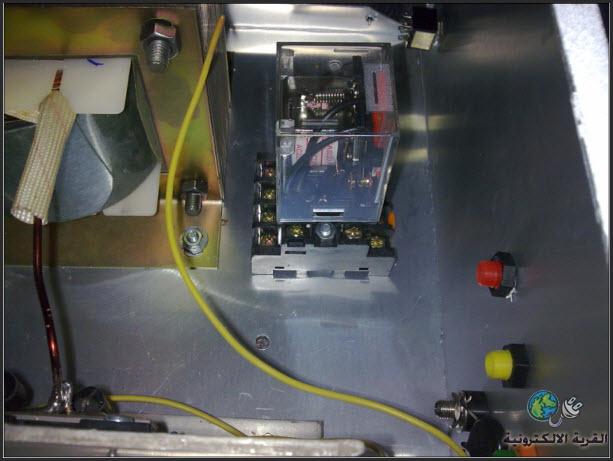

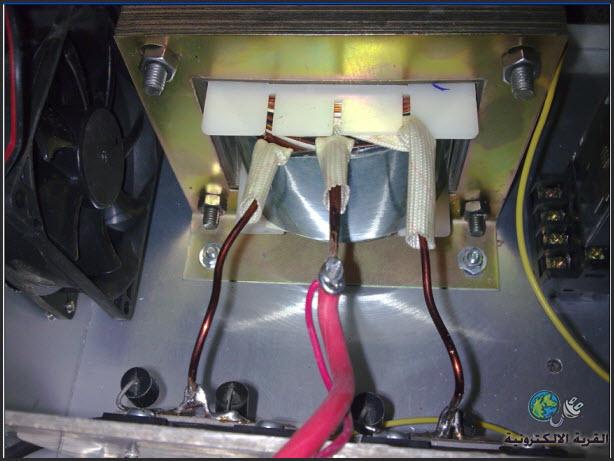

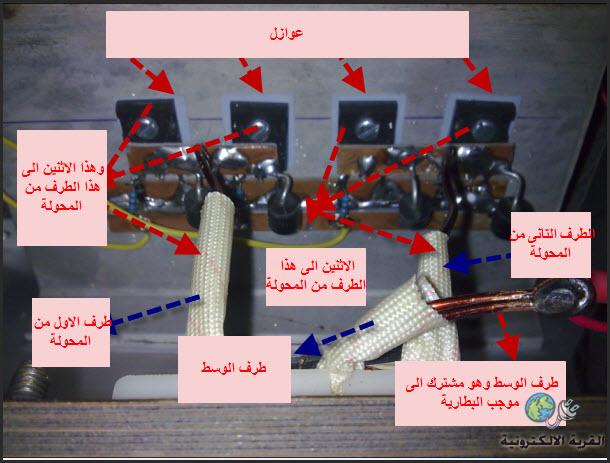

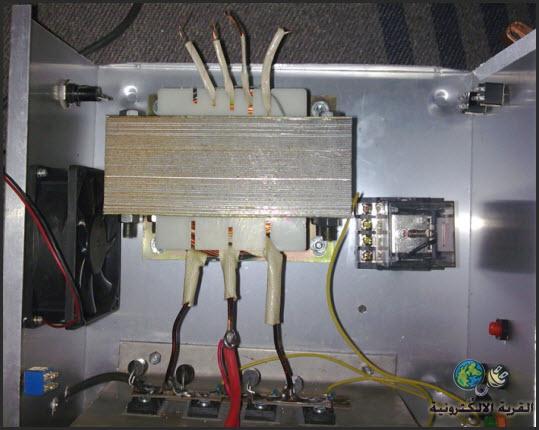

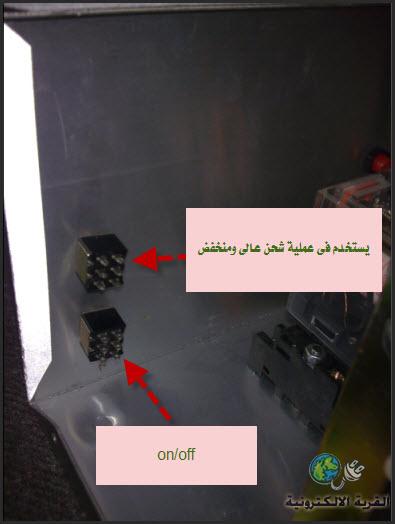

بعض الصور التوضيحية تساعد فى معرفة كيفية الصنع

سعيد قادر · 07-05-2010, 06:31 PM

سعيد قادر · 07-05-2010, 06:43 PM

سعيد قادر · 07-05-2010, 06:55 PM

سعيد قادر · 07-05-2010, 07:00 PM

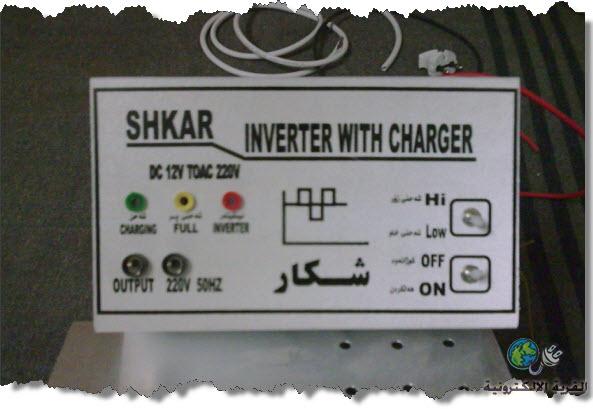

صورة الجهاز من الامام

SALAH84 · 07-05-2010, 10:05 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة سعيد قادر

صورة الجهاز من الامام

نشكرك على الصور
وياريت الرسومات اولا

SALAH84 · 08-05-2010, 11:29 AM

اخي العزيز سعيد
لقد وجدت محوله ثلاثية المراحل (يوجد ملف دخل وخرج على كل لسان)
اريد استخدمها في الانفرتر ولكن لااعلم هل تنفع ام لا
(عرض المحوله 4.4سم وعرض اللسان 3سم من كل طرف والارتفاع للقلب 6سم)
ارجو ان تفيدني
وهذه روابط الصور
http://upload.qariya.info/images/qariya-a95e301a59.jpg

http://upload.qariya.info/images/qariya-84a2e58374.jpg
