تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

مثال :

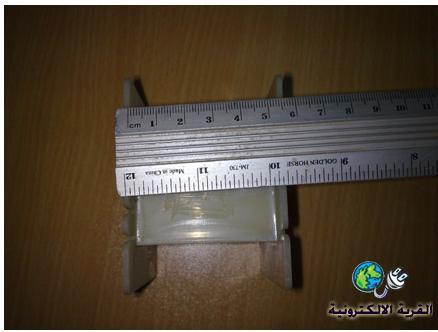

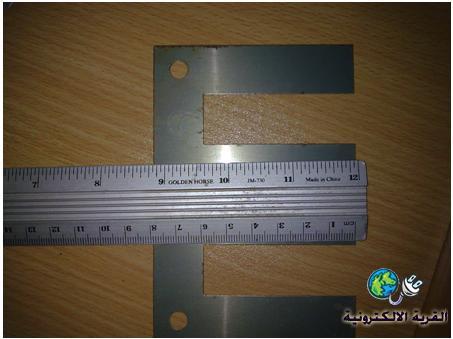

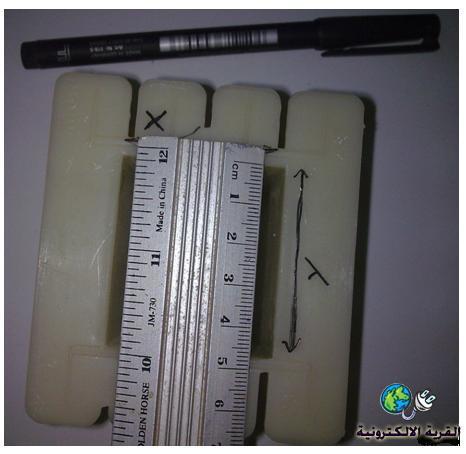

فى الصورة المعروضة :


y = 4.7
x= 4

وسنستخدم هنا القانون فى معرفة عدد اللفات المطلوبة :

42
ـــــــــــــــــــــــــ ـــــــ
4.7* 4 = 18.8

= 2.23 هو عدد الفات للفولت الواحد

فى الانفيتر الذى سنقوم بتصنيعه نحتاج الى الفولتيات التالية :

1- 210 فولت

2- 220 فولت

3- 230 فولت

4- 20 فولت

5- 12.5 فولت

نستعمل (210 فولت و 220 فولت ) فى عملية شحن البطارية ( شحن عالى وشحن منخفض او عادى)

ونستعمل ( 230 فولت ) لخرج الانفيتر

ونستعمل (20 فولت ) فى عملية اوفر لود وهية اختيارية

ونستعمل( 12.5 فولت ) فى كلا الحالتين (الشحن والرفع )

فى العملية الحسابية الذى قمنا به كان عدد لفات لفولت واحد هو (2.23) نعمل الاتى :

لمعرفة عدد لفات (210 فولت ) نقوم بضرب الفولتية على (2.23) وهو عدد لفات لفولتية واحدة :

210* 2.23 = 468 لفة عدد لفات (210 فولت )

220 *2.23= 490 لفة عدد لفات (220 فولت )

230 * 2.23= 512 لفة عدد لفات (230 فولت )

20 * 2.23 = 44 لفة عدد لفات (20 فولت )

12.5* 2.23 = 28 لفة عدد لفات (12.5 فولت )
سعيد قادر متواجد حالياً أضافة تقييم إلى سعيد قادر تقرير بمشاركة سيئة عنوان الآيبي تعديل / حذف المشاركة

[سعيد قادر]

نتابع

[سعيد قادر]

قانون لمعرفة قدرة المحولة :

فى بعض الاحيان قد تحتاج الى قدرة معينة من الانفيرتر ولاكن لاتعرف كيف تحدد حجم المحولة المطلوبة فى هذه العملية ؟؟ اعزائى هناك قانون خاص لهذه الحالات نعرف من خلالها قدرة المحولة وهية اخذ قياسات ابعاد بكرة المحولة ,

لقد عرفنا عدد لفات المحولة فى القانون السابق :

فقد كان (الطول ضرب العرض)ثم 42 يقسم على حاصل الضرب

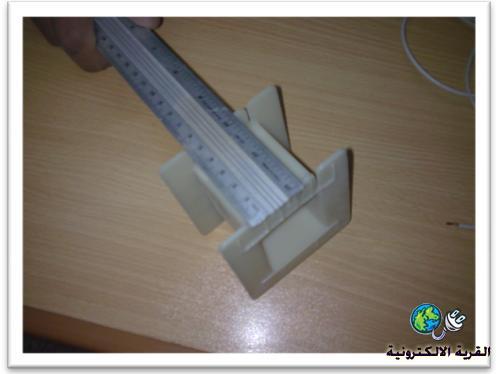

طيب لمعرفة واطية المحولة (واط) نضيف قياس اخر وهو قياس ارتفاع البكرة ونسميها (z) وهناك صور توضيحية لهذا الامر القانون يقول :

x *y * z *2 = واط (الرقم الناتج تكون واطية المحولة )


القانون يقول (الطول ضرب العرض ضرب ارتفاع البكرة ضرب اثنين )الرقم الناتج من هذه العملية تكون واطية المحولة






مثال :


فى المثال السابق كان :


4.7 =y


x= 4

z =6
نطبق القانون
x *y * z *2 = واط

6 * 4 * 4.7 * 2= 225 واط تكون قدرة المحولة

[سعيد قادر]

يمكنكم تحميل الصور التوضيحية من هنا :

http://www.4shared.com/file/16821964.../__online.html

[سعيد قادر]

ملاحضة :
يتم ضرب الطول والعرض وارتفاع البكرة والناتج من هذه العلملية يضرب فى (2)...
