تعلم خطوات تصنيع inverter بشكل احترافى

[SALAH84]

استفسار
هل يمكن استخدام الموسفت IRF530 بدلا من IRF064

اخوك ابو كريم

[صلاح مكلف]

الاخ العزيز ارجو منك ان تضع الباقي من الموضوع بسرعه من فضلك لان الموضوع شيق وانا محتاج اليه جدااااا ارجو ذلك منك
صلاح من البصرة

[صلاح مكلف]

نحن ننتظر منك اكمال الموضوع بالسرعه الممكنه مع الشكرررررررر

[سعيد قادر]

[QUOTE=صلاح مكلف;393102]نحن ننتظر منك اكمال الموضوع بالسرعه الممكنه مع الشكرررررررر[/QUOTE

اشكرك اخى العزيز ساكمل انشاء الله

[ezzidin66]

السلام عليكم ورحمة الله وبركاته
مشكور اخي سعيد علي هذا الموضوع الجيد والذي كنت ابحث عنه منذ مدة والحمد لله بفضل مجهوداتكم انت واعضاء المنتدي استفدت كثيراً ولاكن عندي استفسار عن بعض التوصيلات في دائرة الانفيرتر وهي كيف يتم توصيل الدايودات الثمانية المستخدمة في عملية الشحن وماهي الاطراف التي توصل اليها .
كنت اود ان اوضح سئالي بالصورة ولكن لااعرف كيف يتم اضافة الصورة الي السؤال
وشكرا..

[حسين الهلال]

[img]http://img101.***********/2010/05/04/95462651.gif[/img]




سؤل ارجو الاجابة عليه بارك الله بيك اخ سعيد :

عرفنا ان الانفيرتر في هذا الشرح -
الضغط =220
التيار = 13 امبير
* اود تصنيع انفيرتر بالمواصفات التالية
الضغط = 220
التيار = 100 امبير او اكثر
السؤال هو :
- هل اقوم بتغيير القيم في الدوائر الالكترونية ؟
- ام تبقى الدوائر كما هي ؟

مع خالص الشكر والتقدير لك اخ سعيد .

ارجو الرد بأسرع وقت .

ودمت سالما لهذا المنتدى .

اخوك حسين الهلال.

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة ezzidin66

السلام عليكم ورحمة الله وبركاته
مشكور اخي سعيد علي هذا الموضوع الجيد والذي كنت ابحث عنه منذ مدة والحمد لله بفضل مجهوداتكم انت واعضاء المنتدي استفدت كثيراً ولاكن عندي استفسار عن بعض التوصيلات في دائرة الانفيرتر وهي كيف يتم توصيل الدايودات الثمانية المستخدمة في عملية الشحن وماهي الاطراف التي توصل اليها .
كنت اود ان اوضح سئالي بالصورة ولكن لااعرف كيف يتم اضافة الصورة الي السؤال
وشكرا..

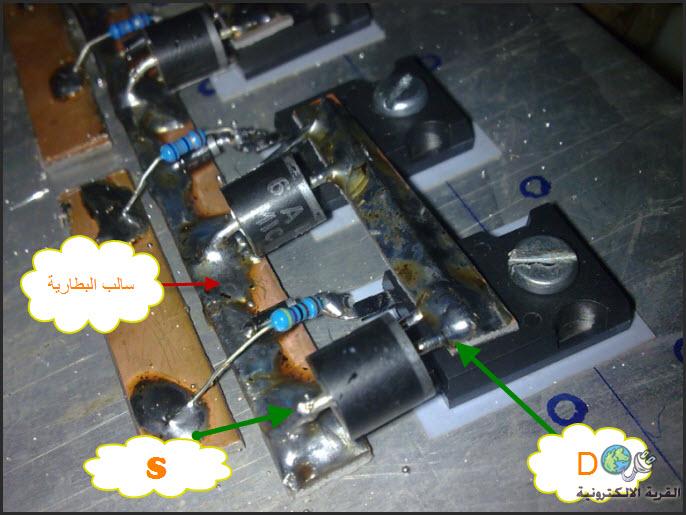

وعليكم السلام ورحمة الله شكرا لك اخى العزيز يتم توصيل الدايودات الثمانية بين الطرفين s و d كما هو موضح فى الصورة ادنا :

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة حسين الهلال

[img]http://img101.***********/2010/05/04/95462651.gif[/img]




سؤل ارجو الاجابة عليه بارك الله بيك اخ سعيد :

عرفنا ان الانفيرتر في هذا الشرح -
الضغط =220
التيار = 13 امبير
* اود تصنيع انفيرتر بالمواصفات التالية
الضغط = 220
التيار = 100 امبير او اكثر
السؤال هو :
- هل اقوم بتغيير القيم في الدوائر الالكترونية ؟
- ام تبقى الدوائر كما هي ؟

مع خالص الشكر والتقدير لك اخ سعيد .

ارجو الرد بأسرع وقت .

ودمت سالما لهذا المنتدى .

اخوك حسين الهلال.

استاذ حسين اهلا وسهلا بك اسعدنى مرورك اخى العزيز الدائرة واقصد بها المذبذب مع الاوتوشارج ثابتة لا تغير عليهيما التغير يكون فى الدرايف والمحولة كلما كانت المحولة اكبر كانت قدرة الانفيرتر اكبرولا ننسى مع تكبير المحولة يجب اضافة موسفيتات اضافية لها
اتمنى لك التوفيق
