الخطوة الاولى

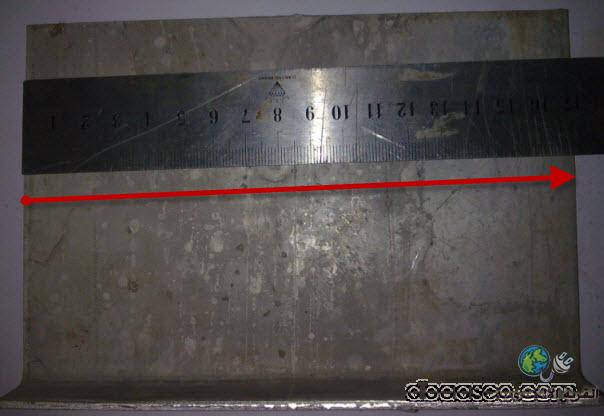

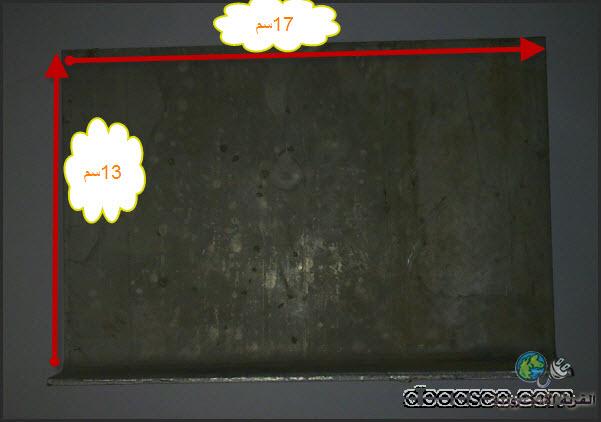

نقوم بتحضير مبرد لتثبيت الموسفتات عليه كما هو موضح فى الصورة وقياسات المبرد هو (17 سم )الطول وارتفاع المبرد هو 13 سم

سعيد قادر · 01-06-2010, 08:33 PM

سعيد قادر · 01-06-2010, 08:35 PM

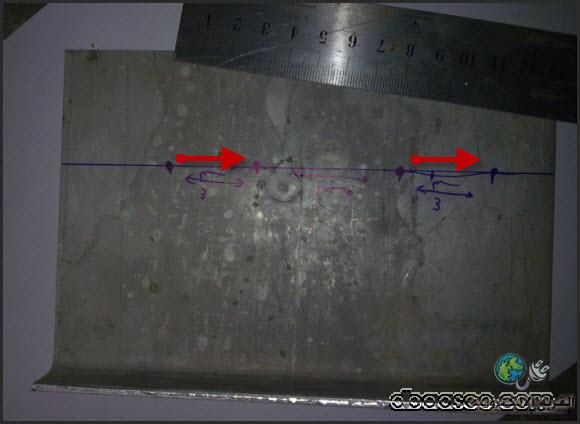

ثم نقوم بعد ذالك بتحديد بعد الموسفتات عن بعض وهنا البعد (3سم ) بينهم كما هو موضح فى الصورة وبعد التحديد نقوم بثقب المكان المحدد

حسين الهلال · 02-06-2010, 11:46 PM

تسلم اخي الكريم ما كصرت

سعيد قادر · 03-06-2010, 05:58 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حسين الهلال

تسلم اخي الكريم ما كصرت

بارك الله فيك استاذ حسين شكرا لك

سعيد قادر · 03-06-2010, 07:33 PM

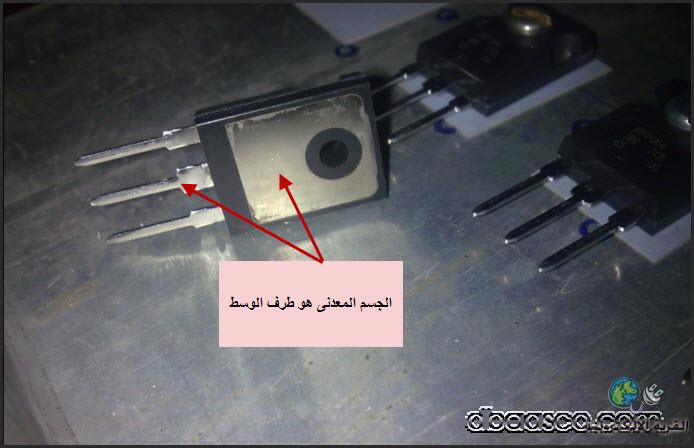

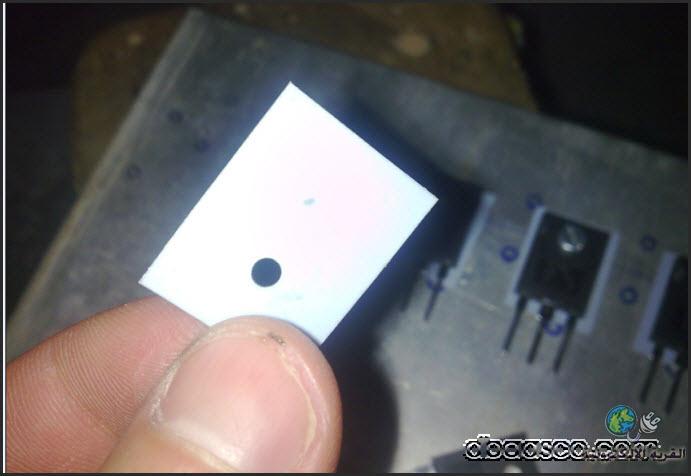

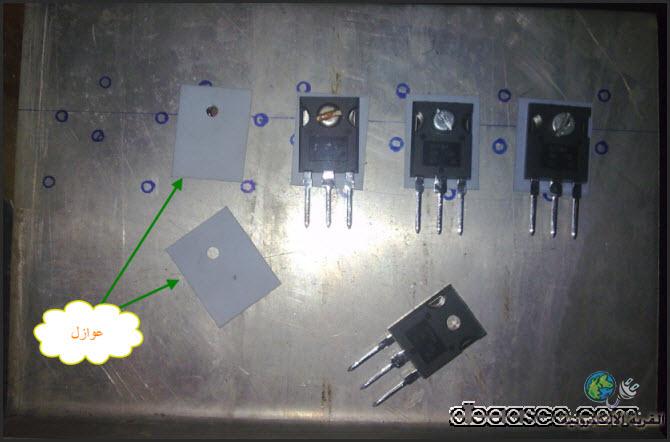

مع التثبيت نستخدم عازل مع الموسفتات حتى يتم عزلهما عن بعض وعن المبرد كما فى الصورة

سعيد قادر · 03-06-2010, 07:36 PM

سعيد قادر · 03-06-2010, 07:44 PM
