تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

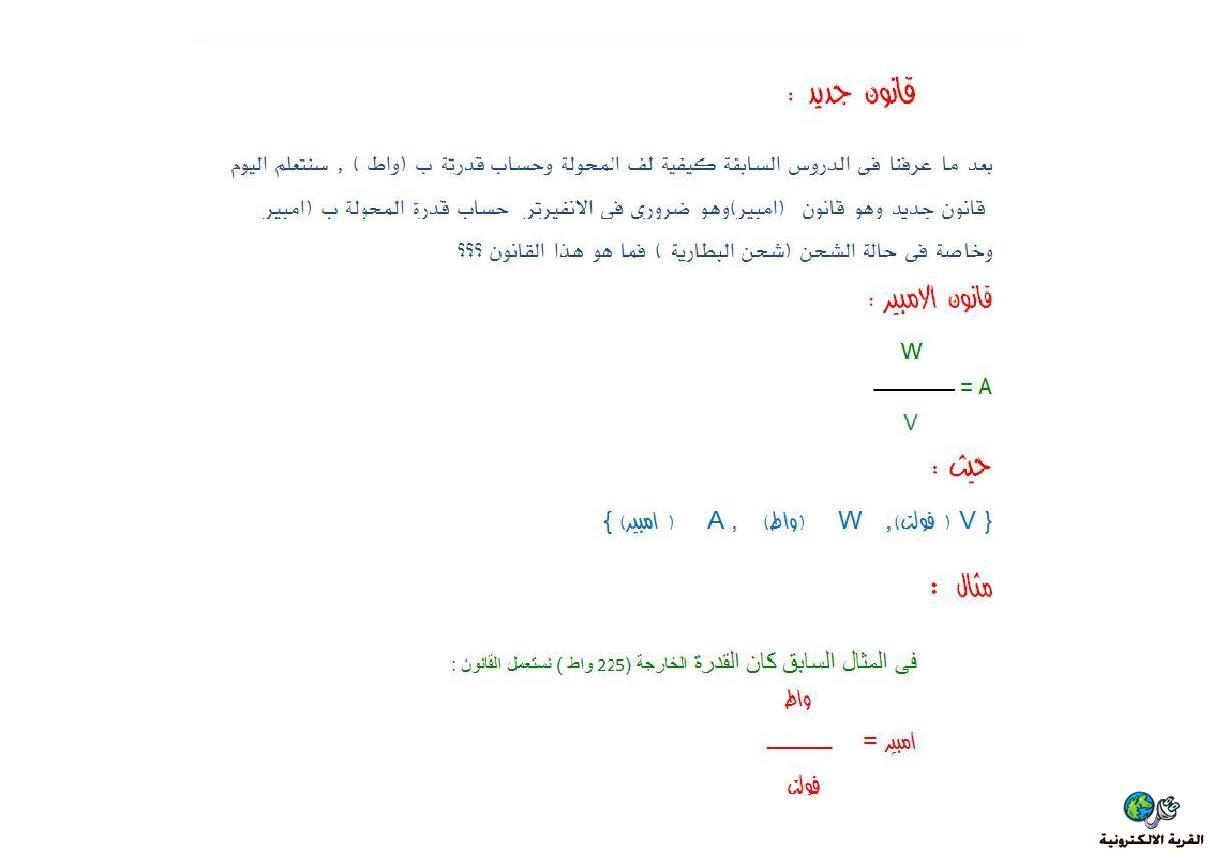

اذا كانت الصورة غير واضحة انقر هنا :

http://upload.qariya.info/images/qariya-e06e0775dd.jpg

[s.sultan]

المشاركة الأصلية كتبت بواسطة سعيد قادر

قانون لمعرفة قدرة المحولة :

فى بعض الاحيان قد تحتاج الى قدرة معينة من الانفيرتر ولاكن لاتعرف كيف تحدد حجم المحولة المطلوبة فى هذه العملية ؟؟ اعزائى هناك قانون خاص لهذه الحالات نعرف من خلالها قدرة المحولة وهية اخذ قياسات ابعاد بكرة المحولة ,

لقد عرفنا عدد لفات المحولة فى القانون السابق :

فقد كان (الطول ضرب العرض)ثم 42 يقسم على حاصل الضرب

طيب لمعرفة واطية المحولة (واط) نضيف قياس اخر وهو قياس ارتفاع البكرة ونسميها (z) وهناك صور توضيحية لهذا الامر القانون يقول :

x *y * z *2 = واط (الرقم الناتج تكون واطية المحولة )


القانون يقول (الطول ضرب العرض ضرب ارتفاع البكرة ضرب اثنين )الرقم الناتج من هذه العملية تكون واطية المحولة






مثال :


فى المثال السابق كان :


4.7 =y


x= 4

z =6
نطبق القانون
x *y * z *2 = واط

6 * 4 * 4.7 * 2= 225 واط تكون قدرة المحولة

بسم الله الرحمن الرحيم

تحية احترام وتقدير للجميع

ممكن اعلامي فضلا لاامرا مصدر القانون اعلاه

لان القدره بالواط وجميع العناصر المستخدمه فيه تقاس بوحدات قياس المسافات
يعني ؟؟

الواط= سنتمتر * سنتمتر* سنتمتر = سنتمتر مكعب

هل هذا ما تعنيه ؟؟

ارجو التفضل بشرح ماورده اعلاه

وتقبل منا فائق الاحترام والتقدير


اخوكم

ابو احمد
S.Sultan

[سعيد قادر]

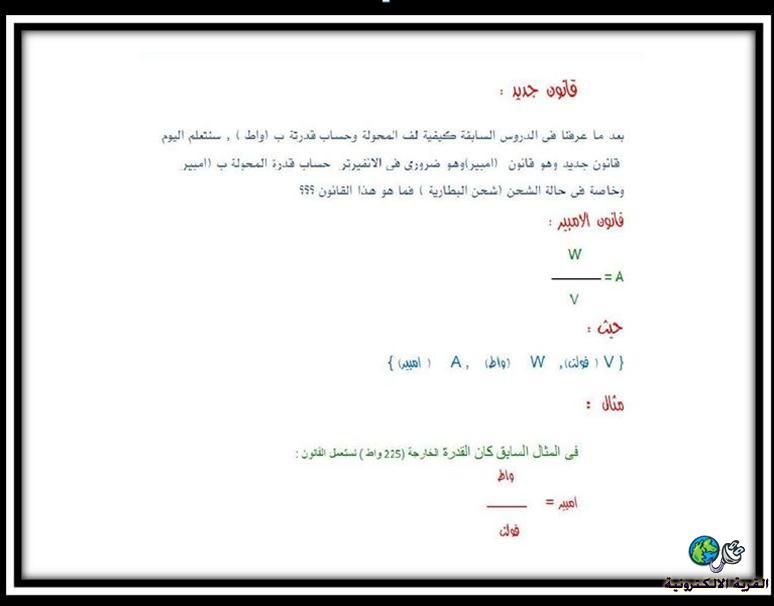

يقول القانون اذا اردنا ان نحسب امبير كل من (الملف الابتدائى والملف الثانوى) يجب ان نقوم بتقسيم (الواط على الفولت ) وكان قدرة المحولة فى المثال السابق هو (225 واط )

نستعمل القانون :

واط
ـــــــــــ
فولت

225
ـــــــــــــــ
220

= 1.022 امبير قدرة الملف الابتدائى

225
ـــــــــــــ
12.5

= 18 امبير قدرة الملف الثانوى

مثال : اذا كان عندنا بطارية (60 امبير )( نقسم 60 على 18 ) نحصل على زمن شحن البطارية
60
ــــــــــ
18
= 3

وهنا (3 ساعات ) اذا كانت البطارية خالية من الشحن اما اذا كانت نصف مشحونة تكون زمن الشحن اقل

[سعيد قادر]

بسم الله الرحمن الرحيم

تحية احترام وتقدير للجميع

ممكن اعلامي فضلا لاامرا مصدر القانون اعلاه

لان القدره بالواط وجميع العناصر المستخدمه فيه تقاس بوحدات قياس المسافات
يعني ؟؟

الواط= سنتمتر * سنتمتر* سنتمتر = سنتمتر مكعب

هل هذا ما تعنيه ؟؟

ارجو التفضل بشرح ماورده اعلاه

وتقبل منا فائق الاحترام والتقدير


اخوكم

ابو احمد
S.Sultan[/QUOTE]


فى الاول شكرا على مروك ابو احمد

كما قلت سابقا هذا القانون خاص بصناعة الانفيرتر قانون مصطنع بعد تجارب كثيرا ومبنية على اساس علمى وانا شخصيا استعمل هذا القانون فى صناعة الانفير تر وهو متبع فى هذا المجال

والمصدر كتاب ( الكترونيك )
لاستاذ عبدول خالق معروف رحمة الله فى العراق

.................................................. .................................

لان القدره بالواط وجميع العناصر المستخدمه فيه تقاس بوحدات قياس المسافات
يعني ؟؟

الواط= سنتمتر * سنتمتر* سنتمتر = سنتمتر مكعب
.................................................. ..................................



نعم اخى العزيز ولكن هذا جزء من تحديد قدرة المحولة فيجب لهذا القدرة المعلنة استخدام السلك المناسب وهناك قانون لهذا الامر وسوف ناتى على ذكر فى الشروحات القادمة انشاء الله وجدول لقياس السلك

فبكل هذا مع بعظ تحدد قدرة المحولة

[سعيد قادر]

جدول قياس قطر السلك :
لقد تعرفنا فى الدروس الماضية كيفية لف محولة الانفيرتر واذاكنت مهتم بصنع محولة الانفيرتر يجب ان يكون عندك جدول لقياسات الاسلاك المستعملة فهوة فى غاية الاهمية ومن الضروريات الكبيرة فى صنع انفيرتر فكل الدوائر المستعملة فى الانفيرتر من المذب ذب والدرايفات يتوقف على حجم السلك المستعمل وانصحك بان تقوم بتحميل الجدول اذا كنت مهتم بصنع انفيرتر بشكل صحيح
الرقم التجارى المشار اليه فى الجدول يقابله قطر السلك ب (ملم )
اى اذا كنت تريد شراء سلك (0.60) ملم يجب ان تقول سلك حجم (23)وهكذا
ولتحميل الجدول من هنا :


http://www.4shared.com/file/20324791.../__online.html

[سعيد قادر]

قانون جديد لمعرفة قطر السلك :

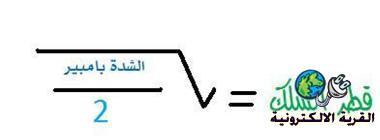

هذا القانون يستعمل لمعرفة قطر السلك وهو قانون بسيط القانون هو :



القانون بسيط فقط قم بوضع امبير كل من (12.5 فولت ) و (230 فولت ) فى مكان (الشدة بامبير ) وكان ل( 12.5 فولت ) 18 امبير ول 230 فولت (0.97) امبير ( اى كل مرة نضع واحدة وليس الاثنين) والرقم الناتج يكون قطر السلك سوف تجد فى الجدول

[سعيد قادر]

ملاحضة :
المكتوب تحت صورة القرية هو (قطر السلك )

[سعيد قادر]

تحويل الانفيرتر الى شاحنة (شاحنة البطارية ):

هناك بعض الخطوات البسيطة نتبعها لكى نقوم بهذا الامر وهية تحويل الانفيرتر الى شاحنة للبطارية ,

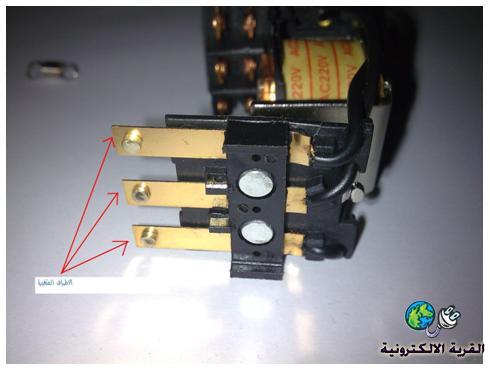

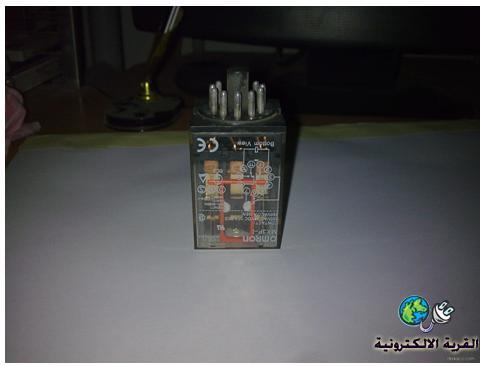

نحتاج فى عملنا هذا الى ريلاى (220 فولت ) ذات( 9 ) اطراف اى ثلاث اطراف متغيرة و(6) ثابتة مع طرفى الملف انا استخدم هذا النوع وانت حر فى استعمالك المهم ان تفهم الفكرة :






ارجو ان تنضرو الى الصور لكى تفهموا مااقول وهذا مجموعة من الصور :
