تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة فارس الجوى

اخي استاذ سعيد قادر السلام عليكم ورحمة الله وبركاته

تحية معطرة باريج المحبة من البصرة الفيحاء الى كوردستان الحبيبية لشخصك الكريم استاذ سعيد

والله العظيم وانا اتصفح موضوع الرائع تغمرني السعادة والفرح لما خطيته من ابداع وحرفية ونكران الذات والكرم والايثار

وفقك الله وحفظك ورزقك من بابه الواسع ورحم الله والدييك على حسن الخلق والتربية وغرسهم فيك حب التعاون وابداء المساعدة للغير

فالف الف شكراً لك اخي الكريم

وعليكم السلام ورحمة الله وبركاته اخى العزيز استاذ فارس ولكم منى تحية عطرة الى اهل بصرة العزيزة الفيحاء اشكرك اخى العزيز على هذا الكلام العطر الطيب وارجو من الله ان اكون عند حسن ضنكم بى نورت الموضوع استاذ فارس وتشرفت بمرورك

[فارس الجوى]

نرجو اتمام ابداع اخي سعيد قادر مع جزيل الشكر

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة فارس الجوى

نرجو اتمام ابداع اخي سعيد قادر مع جزيل الشكر

ساكمل انشاء الله كان عندى مشكلة فى خط الانترنيت وتم حل المشكلة والحمد لله

[سعيد قادر]

نكمل انشاء الله

بعدما عرفنا طريقة ربط المسفتات نأتى الان الى المحولة بعد تحديد طول وعرض البكرة او القالب نستعمل هذا البرنامج لمعرفة عدد اللفات المطلوبة فى المحولة ولتحميل وشرح البرنامج من هنا



نستطيع لف المحولة يدويا او عن طريق ماكنة لف المحولة انا استعمل هذا النوع كما هو موضح فى الصورة

[سعيد قادر]

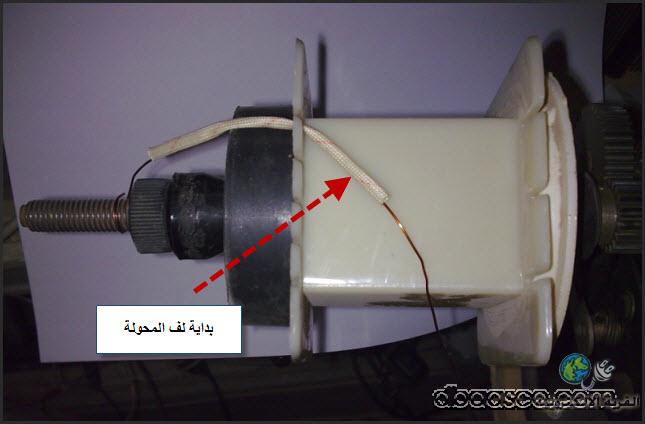

بداية لف المحولة كما هو موضح فى الصورة

[سعيد قادر]

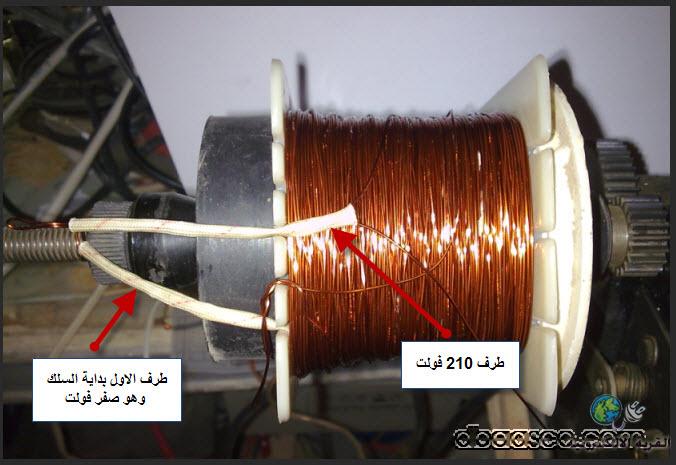

وبعد 235 لفة اصبح عندى طرف 210 فولت ..نقوم بسحبها هكذا لكى يكون طرف 210 فولت حاضر للربط كما هو موضح

[سعيد قادر]

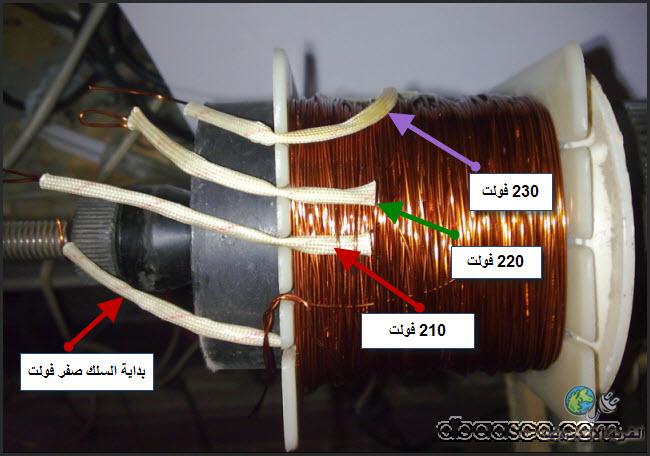

وهكذا الحال مع باقى الاطراف كما هو موضح فى الصورة

[سعيد قادر]

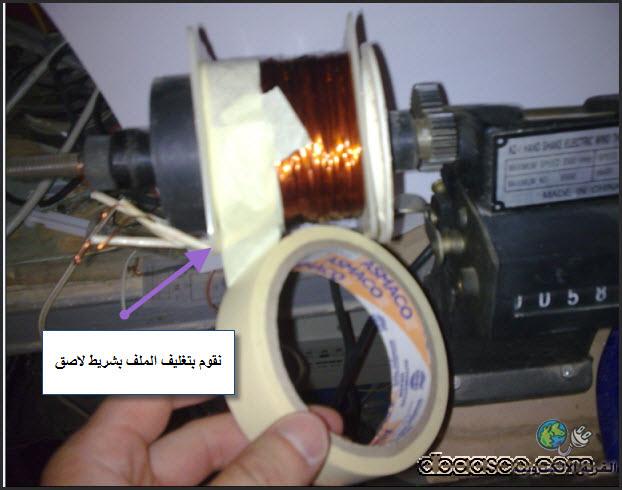

ثم ناتى الى تغليف الملف بشريط لاصق كما فى الصورة
