تعلم خطوات تصنيع inverter بشكل احترافى - الصفحة 53

سعيد قادر · 26-06-2010, 08:18 PM

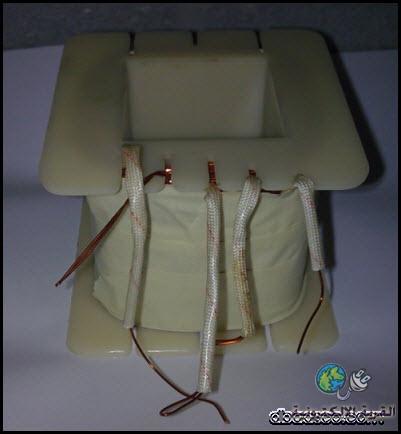

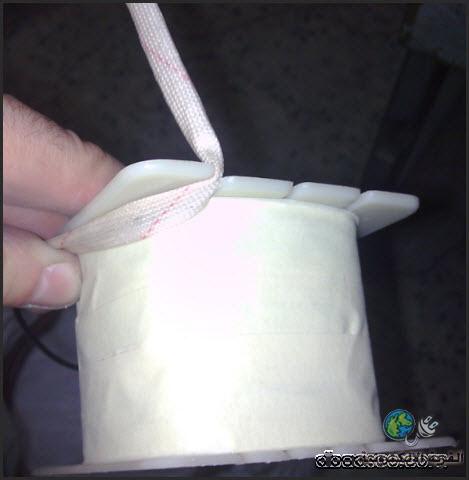

بعد التغليف

سعيد قادر · 27-06-2010, 07:13 PM

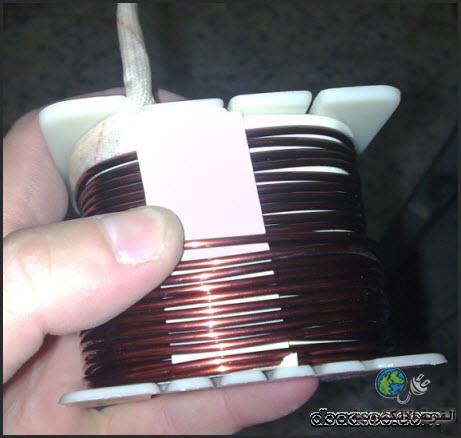

بعدماقمنا بلف ملفات 220 فولت ناتى الى الملفات الثانوية وهو 12.5 فولت وطريقة لفه هو نفس الطريقة السابقة

سعيد قادر · 27-06-2010, 07:14 PM

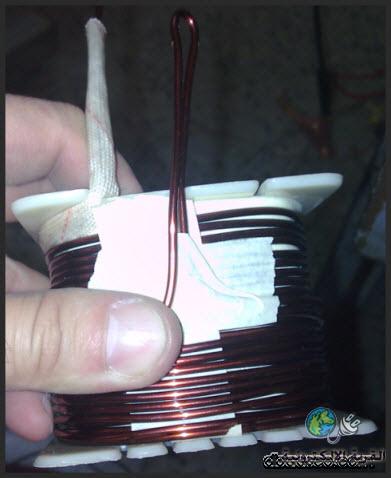

بعد 32 لفة حصلنا على 12.5 فولت ثم نقوم بسحب الطرف الى الخارج لكى يكون جاهز للاستعمال

سعيد قادر · 27-06-2010, 07:16 PM

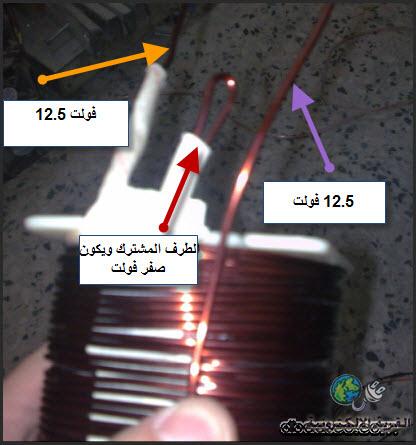

وهذا الطرف يكون طرف المشترك بين الملفين ويكون صفر فولت

سعيد قادر · 27-06-2010, 07:27 PM

ملاحضة :

بعد الا نتهاء من لف 12.5 فولت نقوم بلفها مرة اخرى وبداية لفه يكون من طرف الوسط (الطرف المشترك بين الملفين ) ولهذا السبب قيمته يكون صفر فولت بين الملفين

سعيد قادر · 27-06-2010, 07:28 PM

سعيد قادر · 27-06-2010, 07:32 PM

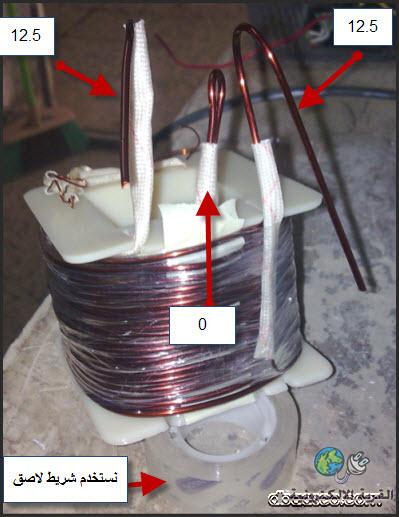

نستخدم شريط لاصق لتثبيت واحكام الملف كما فى الصورة

سعيد قادر · 28-06-2010, 06:42 PM

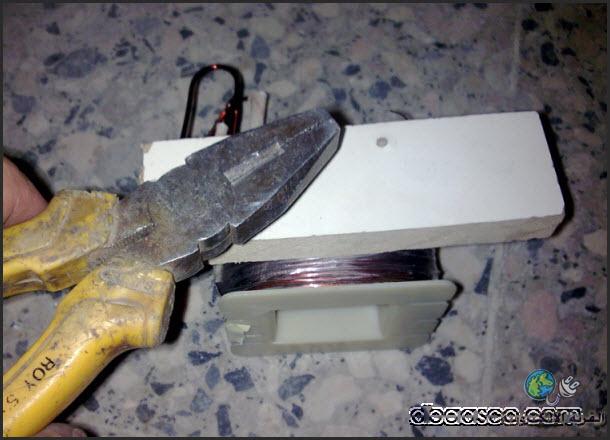

ثم نقوم بعد ذالك نقوم بضربهاوذالك لتسوية وترتيب لفات الملف ونستخدم مسطرة او قطعت خشب كما فى الصورة
