تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

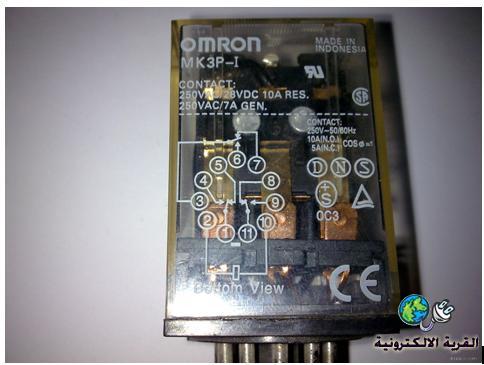

يجب ان تعلم ان لكل طرف رقم وهو مكتوب على غطاء الريلاى كما فى الصورة التالية :

[سعيد قادر]

[سعيد قادر]

والان سنقوم بشرح الاطراف بسم الله نبدأ :

الطرف (الثانى والعاشر) هما طرفا ملف الريلاى يربطان الى (220 فولت )

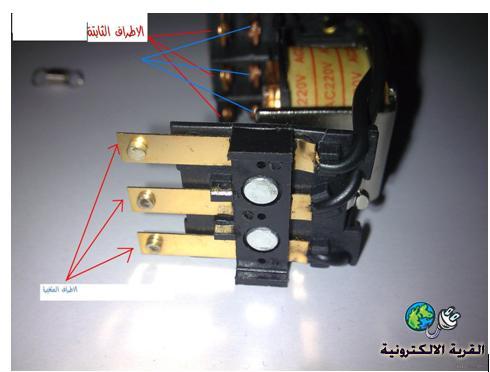

الاطراف المتغيرةو يكون الاطراف ( 1 و 3و 11)

الاطراف الثابتة ويكون الاطراف ( 4 و5و 6و 7 و8 و9)

لدينا حالتان هنا :

1- عدم وجود جهد كهربائى على طرفى الملف (2 و10 )

2- وجود جهد كهربائى على طرفى الملف (2 و10 )

الحالة الاولى :

فى هذه الحالة عند عدم وجود تيار كهربائى على طرفى الملف يكون الطرف المتغير متصل مع الاطراف الاتية :
1- الطرف المتغير (1) يكون متصل مع طرف (5)
2- الطرف المتغير (3) يكون متصل مع طرف (7)
3- الطرف المتغير (11) يكون متصل مع طرف (8)

الحالة الثانية :

فى حالة وجود جهد كهربائى على طرفى الملف (2 و10 )يكون الاطراف المتغيرة متصلة بهذا الشكل :

1- الطرف المتغير (1) يكون متصل مع طرف (4)
2- الطرف المتغير (3) يكون متصل مع طرف (6)
3- الطرف المتغير (11) يكون متصل مع طرف (9)

قد تسأل كيف يتم تغير المسار ؟؟

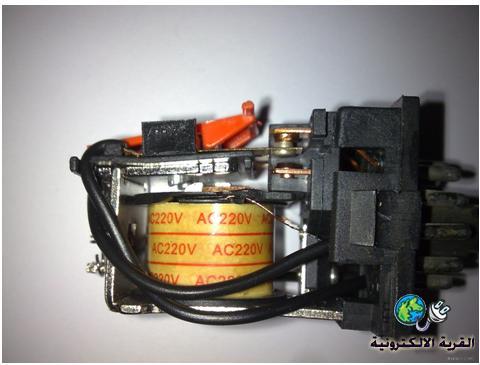

عند وصول التيار الكهربائى الى ملف الريلاى يتولد مجال مغناطيسى فيقوم بسحب الطرف المتغير اليه وبذالك يغير الاطراف
سعيد قادر متواجد حالياً أضافة تقييم إلى سعيد قادر تقرير بمشاركة سيئة عنوان الآيبي تعديل / حذف المشاركة

[سعيد قادر]

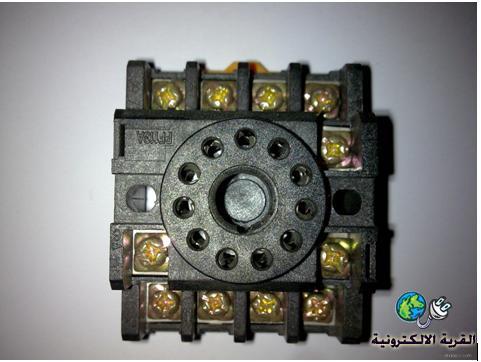

معلومة اضافية يجب ان تعلم ان مع الريلاى هناك قاعدة يتم تثبيت الريلاى فيها ومكتوبة على القاعدة ارقام لأطراف الريلاى وهذا هو صورت القاعدة وارجو منكم ان تنضرواليها بتمعن فهية فى غاية الاهمية لانها المرة الاولى لكم ان لم تفهموا هذه المراحل لن تنجحوا فى العملية وارجومنكم التركيز على الصورة :

[سعيد قادر]

نأتى الى الشرح :

لدينا هنا (3) اطراف متغيرة و (6 ) اطراف ثابتة نستفيد منها فى عملية التحويا وقد تسأل نحول ماذا ؟؟
اليك الطريقة :
1-نقوم برط (+ ) البطارية الى طرف (11)لريلاى

2- نقوم فى المرحلة التالية بربط الاطراف مع بعض الطرف (1 و 6 و 10 )

3- نربط الطرف (7) الى ملف المحولة واقصد بها رجل المحولة (230 فولت ) اى الرجل او الطرف الاخير من المحولة


4- الطرف الثالث يكون خرج الانفيرتر والكهرباء فى حالة عدم ربط الريلاى الى الكهرباء يكون خرج الانفيرتر وفى حالة ربط الريلاى الى الكهرباء يكون الطرف الثالث خرج الكهرباء
سعيد قادر متواجد حالياً أضافة تقييم إلى سعيد قادر تقرير بمشاركة سيئة عنوان الآيبي تعديل / حذف المشاركة

[سعيد قادر]

قلنا سابقا انه عندنا حلتان نتعامل معهما (ربط وعدم ربط الريلاى الى الكهرباء ) طيب الحالة الاولى :
عدم ربط الريلاى الى الكهرباء:

1 - عندما نقوم بر بط (+) موجب البطارية الى طرف(11)يكون الطرف (11) متصل مع الطرف (8)
نقوم بتوصيل طرف (8) الى سويش ومن السويش الى المذب ذب (مذبذب الانفيرتر )

2-قم بربط طرفى المحولة (220 و 210 فولت ) الي الاطراف الثابتة لسويش والطرف المتغير لهذا السويش يربط الى طرف (4)لريلاى

[سعيد قادر]

عندما نربط الريلاى الى الكهرباء يقوم الريلاى بتغير مسار :

1- يقوم بقطع (+) البطارية عن المذبذب ونتيجة لذالك يتوقف المذبذب عن العمل

2-يقوم بتفعيل السويش المربوط الى (220 و210 فولت )وبذالك نحصل على( شحن سريع او عالى وشحن منخفض )وفى نفس الوقت يقوم بقطع طرف المحولة (230 فولت )وربط الخرج الى الكهرباء مباشرتن

وسيكون هناك صور توضيحية لهذا الامر


ملاحضة :

1 - احد اطراف الكهرباء مشترك مع كل من الريلاى والمحولة والخرج

2 - سالب البطارية مشترك مع المذبذب والدرايفات

[سعيد قادر]

اضافة دايود فى عملية شحن البطارية :
بعد المراحل السابقة وكيفية ربط الريلاى مع الاطراف يجب اضافة عنصر اخر فى عملية الشحن
وهذا العنصر هو( دايود ) سوف نستخدم (8 دايودات ) للمساعدة فى عملية الشحن اربعة الى كل طرف

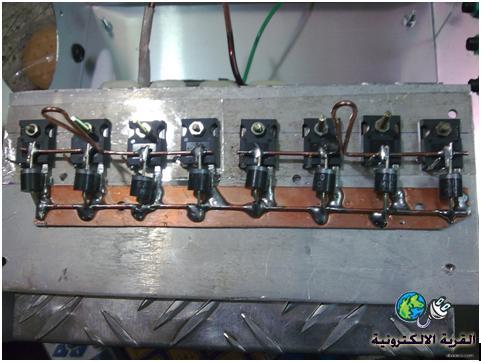

وهذا صورة توضيحية لكيفية ربط الدايود :
