تعلم خطوات تصنيع inverter بشكل احترافى

[حميد كريم]

شكرا جزيلا على تفضلكم بايضاح مسالة قطر السلك
استادي العزيز ارجو ان تقدم لنل خدمه بسيطة وهيه
تزويدنا بالجدول الدي يحدد القيم بالملم وما يقابله بارقام الاسلاك
الخاصه بلف المحولات
جزاكم الله الخير
اخوكم حميد كريم

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة حميد كريم

شكرا جزيلا على تفضلكم بايضاح مسالة قطر السلك
استادي العزيز ارجو ان تقدم لنل خدمه بسيطة وهيه
تزويدنا بالجدول الدي يحدد القيم بالملم وما يقابله بارقام الاسلاك
الخاصه بلف المحولات
جزاكم الله الخير
اخوكم حميد كريم

شكرا لك استاذ حميد ساكتبها وارفعها لكم فى اقرب وقت انشاء الله

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة rimawi2008

السلام عليكم ورحمة الله وبركاته
بارك الله فيك يا اخ سعيد على هذا الموضوع الاكثر من رائع جعله الله في ميزان حسناتك يوم القيامة ونفع بك المسلمين .
لدي استفسار ارجو ان تجيبني عليه لقد صنعت دائرة انفيرتر عادية باستخدام 4047 وقمت بتجربتها على بطارية 12 فولت 7 امبير فعملت بشكل جيد وقمت بتحميل عليها 300 وات وعندها فكرت في شراء بطارية كبيرة فاشتريت بطارية من نوع Falda بتيار 150 امبير وقمت بتركيبها على الدائرة فانفجرت الموسفتات مباشرة وقمت بتغير الموسفتات عدة مرات وفي كل مرة اجرب على البطارية الصغيرة فتعمل 100% وعند ادخالها على البطارية الكبيرة تنفجر الموسفتات حتى عندما لا اشبك اي حمل عليه ارجوا افادتي وبارك الله فيك .

وعليكم السلام ورحمة الله وبركاته

هو فى الحقيقة انفجار الموسفتات يعود الى عدة اسباب منها عدم وضع الفلترات لحماية الموسفتات من الانفجار كما يحدث معك هل استخدمت فلتلرا ت لحماية الموسفتاتت ؟؟ ارجو الرد

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة ALIF

شلونك اخويه سعودي رحم الله والديك على الرد على استفساري والله يرزقك ان شاء الله ..... عندي سؤال .... في حالة اذا اريد ازيد الواط للعاكسة الى 1000 واط ماذا افعل ارجو التوضيح بمخطط بسيط رجاءا مع حبي وتقديري ........

شكرا لك التغير يكون فى المحولة والموسفتات فيجب ان يكون المحولة اكبر وعدد المسفتات اكثر والدائرة او المذبذب لايحدث لها تغير نستعمله فى الحالتين بدون تغير

[سعيد قادر]

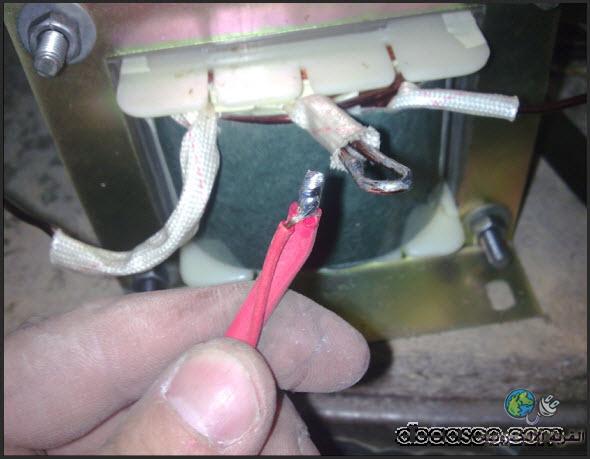

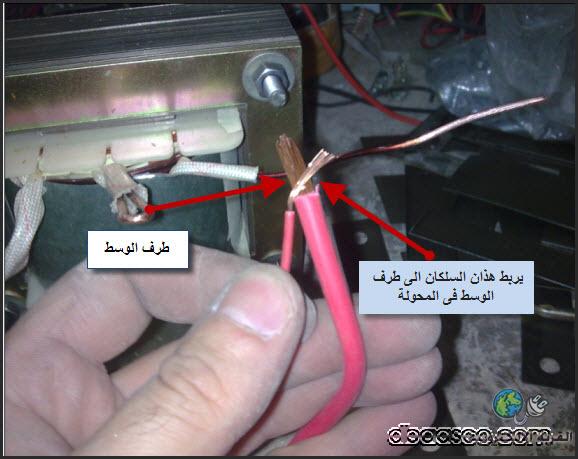

نقوم بلحم السلكين مع بعض ثم ربطها فى طرف الوسط من المحولة وطبعا هذا يكون طرف الموجب اى يربط الى موجب البطارية كما فى الصورة

[سعيد قادر]

[ALIF]

شكرا استاذ سعودي الوردة على السرعة في الرد على استفتاراتي .... الان عندي محولة 1000 واط للعاكسة .... ارجو ان توضح لي كم موسفت يجب ان اضع على كل جهة لكي تعطيني العاكسة 1000 واط و ارجو ان توضح لي ما قيمة مقاومة الموسفت في هذه الحالة ... ارجو ان يكون التوضيح بمخطط بسيط .....رجاءءأ بلا امرا عليك ....واتمنالك الصحة والعافية ...

[ezzidin66]

السلام عليكم
اخي العزيز اشكرك على الرد السريع ، حيث كنت قد سألت عن قطر سلك لف محولة 1000 واط وكان قطر السلك 17ملم وكان سؤالي عن امكانية لف المحولة بهذا القطر لانه من الناحية العملية (17ملم = 1.7سم) فإذا كان هناك جدول لتحويل مثل هذه القيم لتوافق ماهو موجود في الاسواق ارجوا ان تمدنا به ولك جزيل الشكر
