تعلم خطوات تصنيع inverter بشكل احترافى

[abdullah1200]

المشاركة الأصلية كتبت بواسطة فادى السعيد

اخي هذه الدائره الوات فيها ضعيف وبالنسبه للمقاومه المتغيرةالتي في الدائرة هي للتحكم في التردد الناتج منها بالنسبه للترانزستور فهو 4امبير 70وات وشكرا

الف شكر لك أخ فادى السعيد على الرد
وشكرا لك على توضيح الدائرة
من كلامك انه ينفع استخدم الترانزستور الذي في الدائرة (BD699) في نفس الدائرة حق الاخ سعيد قادر بدلا من الترانزستور (IRFP064)
لاني انا اشوف هذا الترانزستور نادر شويه
وشكرا لك

[سعيد قادر]

فى الاول اشكرالاخ فادى على الرد وكما قال الدائرة ضعيفة استعمل فيها دايلنكتون على خرج المذبذب وهية مرحلة الدرايف هنا اى هية وسيلة نقل بين المذبذب و المحولة حتى نحصل على الخرج يتكون الدائرة من ثلاثة مراحل

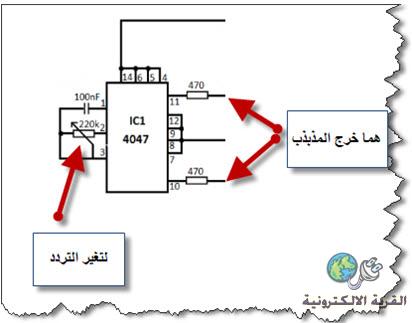

المذبذب

هذا هو المذبذب وعمله هو فقط توليد موجة مربعة بتردد 50 هيرتز هنا ينتهى عمله والمقاومة المتغيرة هو لتغير تردد الخارج من الانتكريد

الدرايف

هذا هوالدرايف وعمله هو لرفع وتكبير التردد عبر المحولة


المحولة

هو المرحلة الاخير وعمله رفع الفولتية الى 220 فولت

وشكرا لك

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة abdullah1200

الف شكر لك أخ فادى السعيد على الرد
وشكرا لك على توضيح الدائرة
من كلامك انه ينفع استخدم الترانزستور الذي في الدائرة (BD699) في نفس الدائرة حق الاخ سعيد قادر بدلا من الترانزستور (IRFP064)
لاني انا اشوف هذا الترانزستور نادر شويه
وشكرا لك

اخى عبدالله اذا كان لابد استعمل 50N06 او IRFZ44 او IRF2807 اقوى واحسن من الدايانكتون المستعمل فى الدائرة

[سعيد قادر]

نكمل انشاء الله

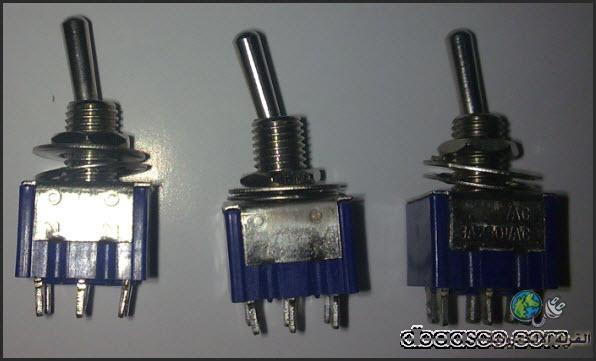

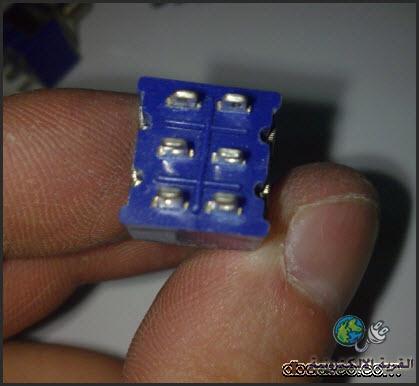

لربط المذبذب مع الدرايف والمحولة كخطوة اولى نحتاج الى سويش ويكون العدد ثلاثة نستعملها فى الربط

[سعيد قادر]

السويش الاول تستخدم فى عملية نقل موجب البطارية الى الدائرة (المذبذب )

[حميد كريم]

السلام عليكم ورحمة الله وبركات
استادنا العزيز سعيد قادر
لاحظ ان دائرة الدرايف التي رفعها الاخ فيها غلط في اتجاه ربط الترانزسترات
حيث انهما نفس النوع لكن احدهما بتغدا بالسالب والاخر بالموجب
ارجو ملاحضة الدائره وشكرا
اخوكم حميد كريم

[abdullah1200]

المشاركة الأصلية كتبت بواسطة سعيد قادر

اخى عبدالله اذا كان لابد استعمل 50N06 او IRFZ44 او IRF2807 اقوى واحسن من الدايانكتون المستعمل فى الدائرة

الف الف شكر اخ سعيد قادر
ماقصرت
فصلت الدائرة على نقطة نقطة
شكرا لك

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة حميد كريم

السلام عليكم ورحمة الله وبركات
استادنا العزيز سعيد قادر
لاحظ ان دائرة الدرايف التي رفعها الاخ فيها غلط في اتجاه ربط الترانزسترات
حيث انهما نفس النوع لكن احدهما بتغدا بالسالب والاخر بالموجب
ارجو ملاحضة الدائره وشكرا
اخوكم حميد كريم

ماشاء الله دقيق الملاحضة هو كما قلت الدايانكتون التانى مربوطة غلط يجب عكس الاطراف
