تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

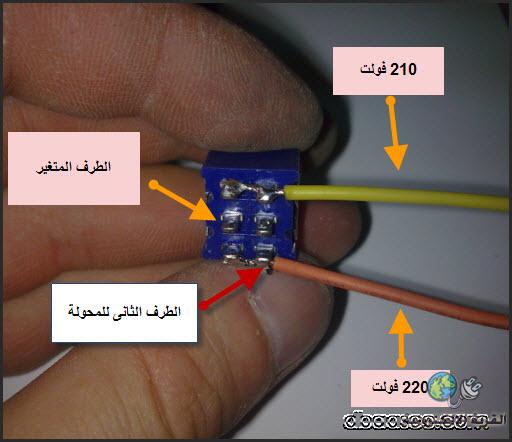

والسويش الثانى نستعمله فى التبديل بين اطراف المحولة الطرف (210 و 220 فولت ) فى عملية التحويل من شحن مرتفع الى منخفض والعكس صحيح

[سعيد قادر]

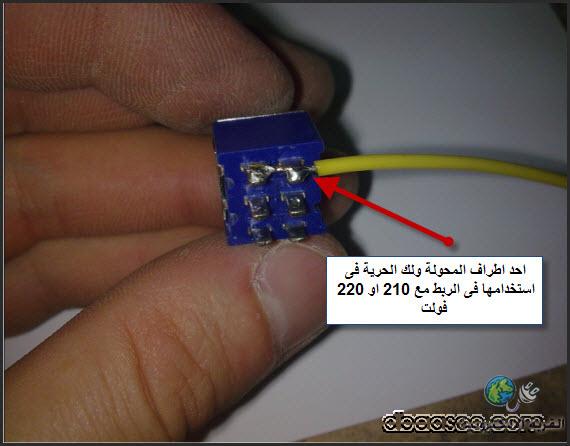

نقوم بتلحم الطرف الثانى كما هو موضح

[wwwyaserwww]

بسم الله الرحمن الرحيم
منذ فترة وانا متابع كل حرف في هذه الصفحات الواحد والثمانون وكل مرة اجلس فيها على الحاسوب أقول يسعدك يا سعيد .

لب الموضوع // كنت اتجول بأحد اسواق بيع القطع المستخدمة ، فوجدت محول كبير نوعا ما ، طبعا اول ما خطر ببالي هو صفحتك الموقرةفي منتدى القرية ، قلت لعلي أصنع منه انفيرتر محترم .

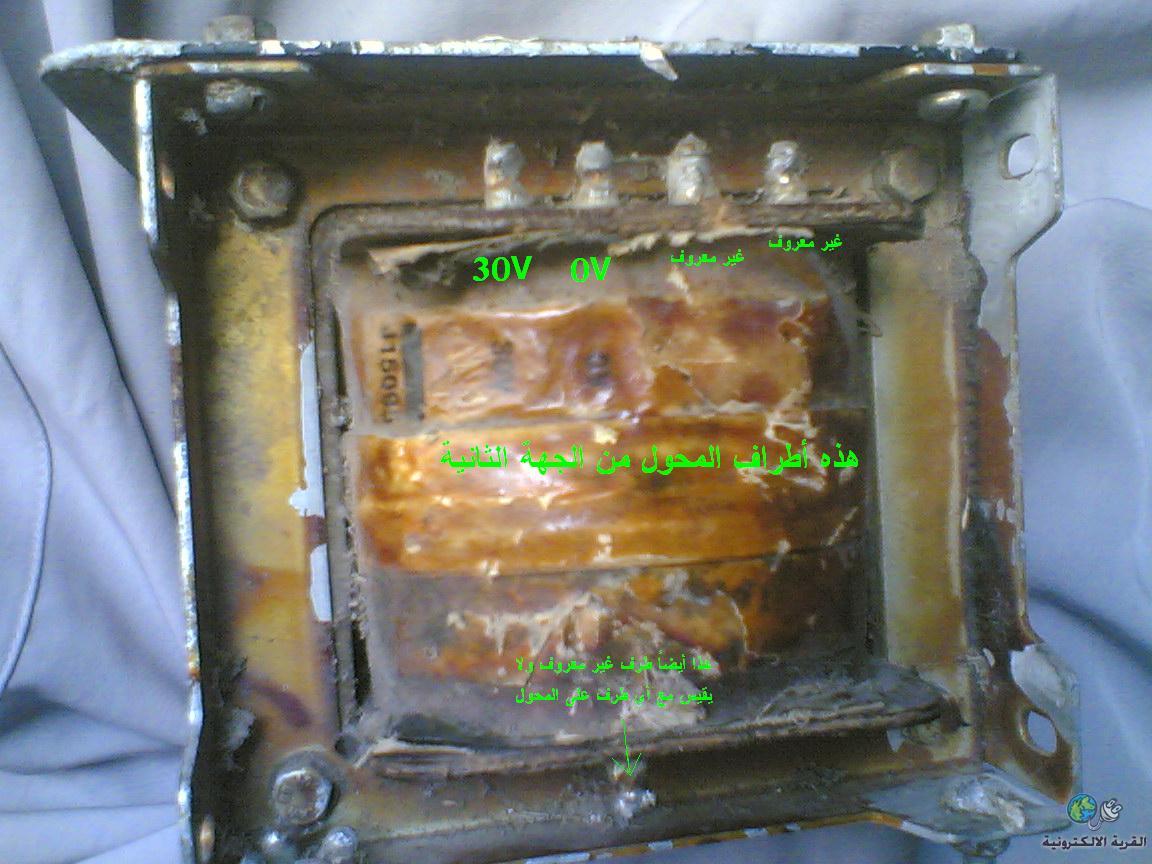

الهم // المحول مكتوب عليه ( 0v 100v 110v 120v +5v ) و الجهه الاخرى 30 فولت و صفر فولت وطرفين آخرين الكتابة ليست واضحة عليهما )

وسأرفع لك صورة له وكلي أمل أن يكون ينفع لصنع انفيرتر ، حيث اريدان ادخل عليه تيار متردد 220 فولت لأقيس مخارج المحول المجهوله ولكن أخاف ان احرقة ، أريد منك أخي سعيد أن ترشدني لاضع كهرباء 220 فولت على طرفي المحوله ولكن اي منها ؟؟؟
شاكرا لك ردك مقدما ، رغم انني أدعيلك عن ظهر غيب كلما أفتح موضعك المميز ..
ودمتم بود رواد القرية
اخوك ابو زيد - غزة هاشم

[wwwyaserwww]

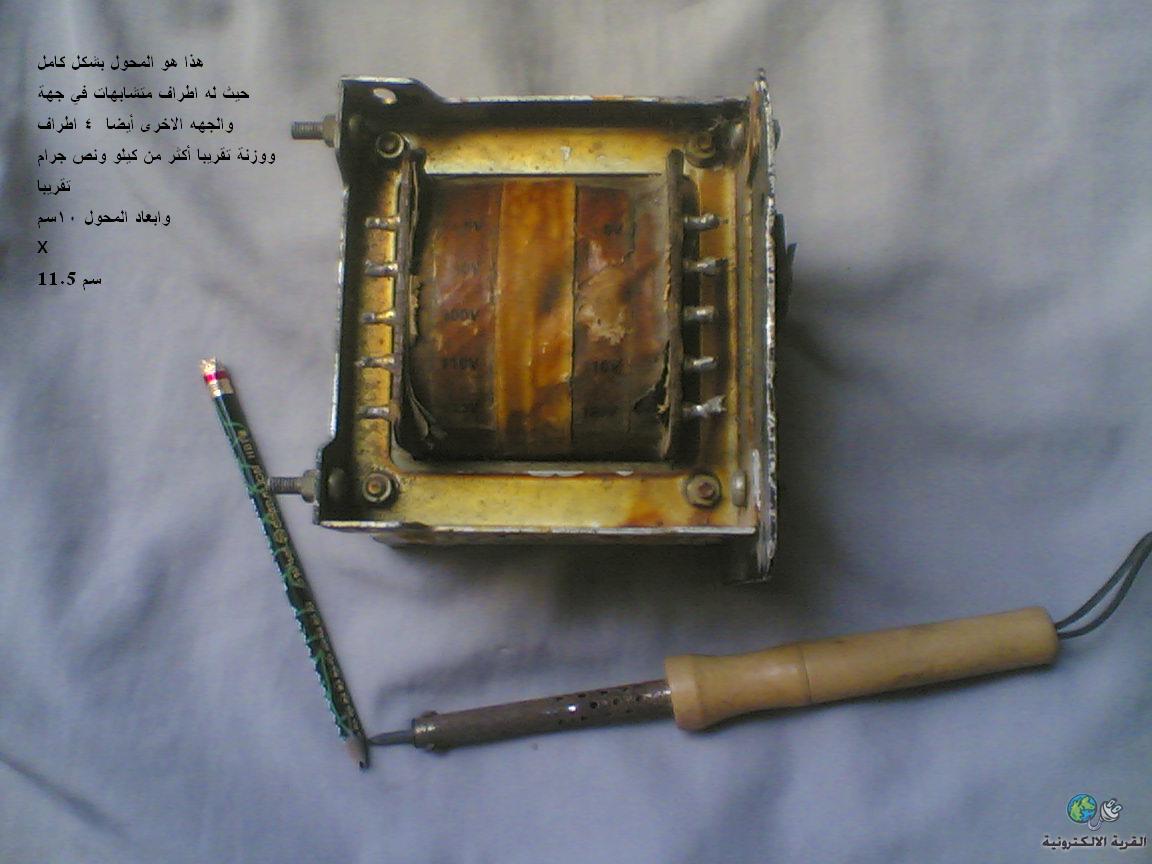

هذه بعض الصور عليها بعض التوضيحات علها تفي بالغرض









ارشدني رجاء على مكان وضع كهرباء الوطنية 220 فولت لافحص بقية الاطراف علها تخرج 12 فولت لا ستخدمها في الانفيرتر وقد استفيد من بعض الاطراف الاخرى ،

أما ااااذذذذذااااا كان المحول ينفع لانفيرتر فسأتبع دائرتك التي وضعتها مسبقا في اول الموضوع ، ولكن اريد ان استفسر عن كم ترانزستور أضع مع هذا المحول وكم وات تقريبا يكون الخرج متمني لك دوام التقدم والصحة وبلغك الله منزلة الشهداء بعد عمر مديد إن شاء الله ..
وشكرا مقدما من اخيك أبو زيد

[سعيد قادر]

اخى ياسر السلام عليكم فى الاول اشكرك جزيل الشكر على كلامك الطيب بارك الله فيك واما بخصوص المحولة كما هو مكتوب اقصى فولت هو 120 فولت يعنى لو وضعت عليه كهرباء الوطنية سوف يحترق وحتى الاطراف الاخرى لاتنفع فى صنع الانفيرتر فنحن هنا بحاجة الى (12.5 - 0 - 12.5 ) فولت وهذا ليس موجود فى المحولة المعروضة امامنا

اتمنى لك التوفيق

[أسامة مأمون]

ماذا لو تم إعادة لفه أخ سعيد

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة أسامة مأمون

ماذا لو تم إعادة لفه أخ سعيد

عادى نستطيع ولاكن قد يكون بألنسبة الى الاخ ياسر صعب شوية وخاصة عند تفكيك القلب الحديدى منها

[wwwyaserwww]

بسم الله الرحمن الرحيم

شاكرا كثيرا مروركم أخواي سعيد ومأمون وعلى سرعة ردكم ،
سأحاول لف المحول إن شاء الله من جديد فقط لاجلك شيخي سعيد.
وأتوقع أنه سيخرج وات عالي أكثر من 1ك وات .

ملاحظة // لف المحول صعب علي ولكن معكم الحياة سهله ...
دمتم بخير

وسأطلعك أخوي سعيد على كل جديد إن شاء الله ..

سأراجع دروس لف المحولات في بدايات موضوعك الموقر

أخوكم : أبو زيد
