أولا أشكرك أخي SALAH84 و كل عام وانتم بخير
* بالنسبة لسؤالك الفرق بين هذه الدائرة و دائرة الأخ سعيد قادر
1- الفرق الجوهري هو المحول حيث أن المحول في هذه الدائرة من نوع الفرايت أو ما يسمى محول الشوبر
لان قلب هذا المحول مصنوع من مادة الفرايت , و يكون تردد هذا المحول عالي ما بين 40 -50 كيلو هيرتز
بينما محول دائرة الأخ سعيد تعتمد على المحول العادي أو المحول السلكوني أي قلب المحول مصنوع من شرائح الحديد السلكوني المعزولة و تردده حوالي 50 -60 هيرتز.
2- خرج هذه الدائرة dc حسب ما اخبر الأخ سعيد بينما خرج دائرة الأخ سعيد خرجها .ac
3- تعتمد هذه الدائرة على المذبذب tl494 بينما دائرة الأخ سعيد تعتمد على المذبذب cd4047.
هذه أهم الفروق في الدائرتين

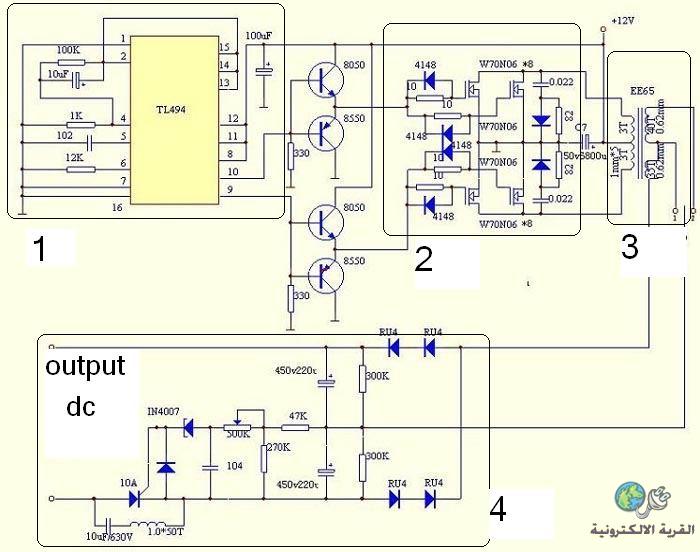

* شرح مبسط و مختصر لعمل هذه الدائرة
كما هو موضح على الدائرة
1-هذا الجزء يوضح دائرة المذبذبTL494 حيث تولد تردد حوالي 40KHz حسب المحول المستخدم
2-هذا الجزء يوضح موسفت بور لقيادة المحول و هو حلقة الوصل بين المذبذب و محول الفرايت
3-هذا الجزء يوضح محول الفرايت حيث يعمل على رفع الجهد من 12v الى الجهد المطلوب
4-هذا الجزء يوضح عملية توحيد الجهد من ac الى dc و مضاعفة الجهد , حسب ما اخبر الأخ سعيد
هذا وبارك الله فيكم جميعاً
تحياتي لكم
