تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

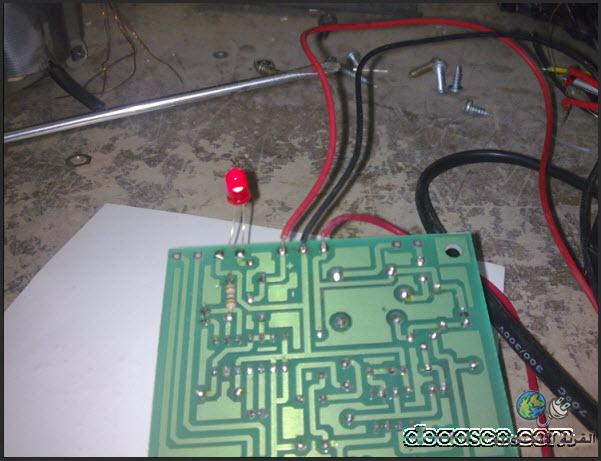

كما نرى فى الصورة الدائرة فى عمل مستمر عند توصيلها الى الادابتر

[سعيد قادر]

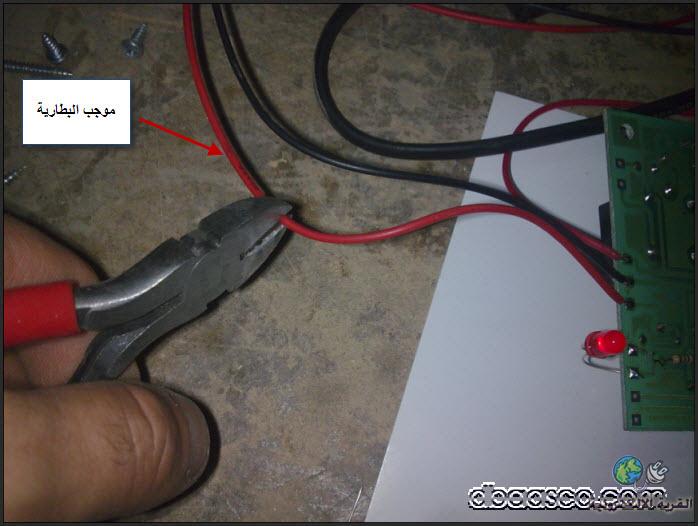

لذا يتوجب علينا اضافة سويش على موجب البطارية وذالك لتشغيل واطفاء الدائرة اول مانقوم به هو قطع سلك موجب البطارية كما هو موضح فى الصورة

[سعيد قادر]

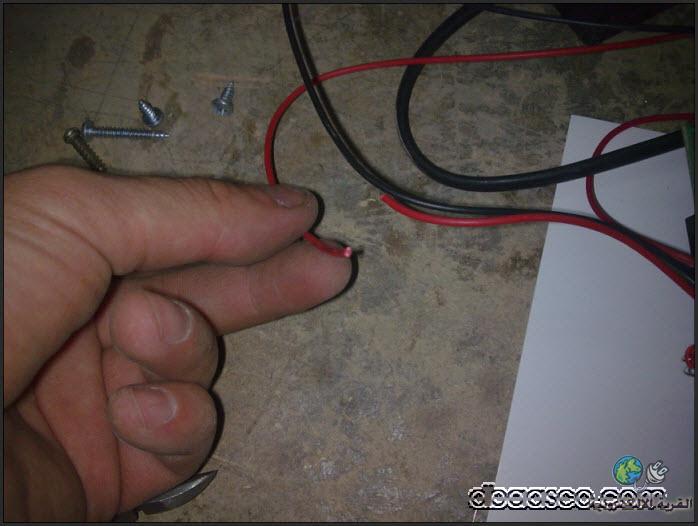

وهذا الصورة بعد القطع

[سعيد قادر]

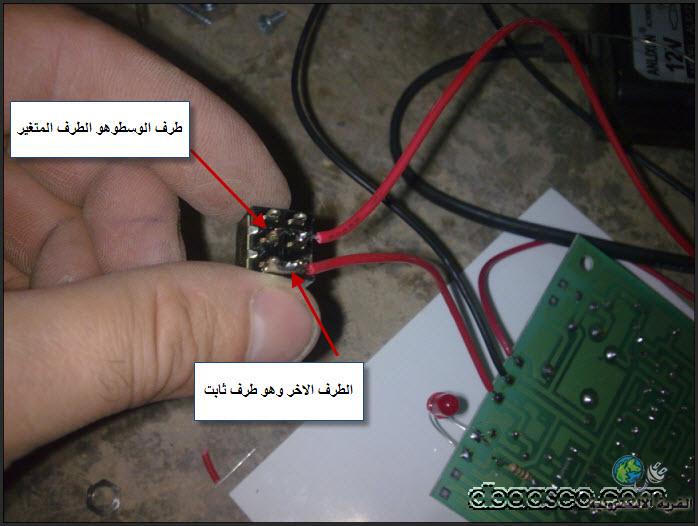

ثم نقوم بوضع سويش بحيث نقوم بلحم السلكين الى السويش واحدة الى الطرف المتغير والاخر الى احد الاطراف الثابتة

ملاحضة

الطرف المتغير يتم ربطها بموجب البطارية واحد الاطراف الثابتة يتم ربطها الى الدائرة لكى يقطع عنها الموجب عند تغير السويش كما هو موضح فى الصورة

[سعيد قادر]

ماقمنا به هو توصيل موجب البطارية عبر السويش الى الدائرة وهكذا نكون قد اضفنا عملية تشغيل واطفاء اختيارية لدائرة (on off )

[ibrahim hatim]

اخى الكريم اعلم انك محترف فى موضوع صناعه مضخمات الجهد
لدى هذا المضخم الذى قمت بتنفيذه


ولكن للاسف لم يعمل ارجوا لتوضيح اذا كان هنالك خطأ فى التصميم

[سعيد قادر]

شكرا لك اخى العزيز الدائرة سليمة ولاكن كيف قمت بصنع الدائرة ؟؟ اذا كان لديل صور ارجو ان تقوم برفعها

[mostafa_eldabee]

أخى العزيز بارك الله فيك
انا قرأت الموضوع من أول مشاركه وهو موضوع ممتاز

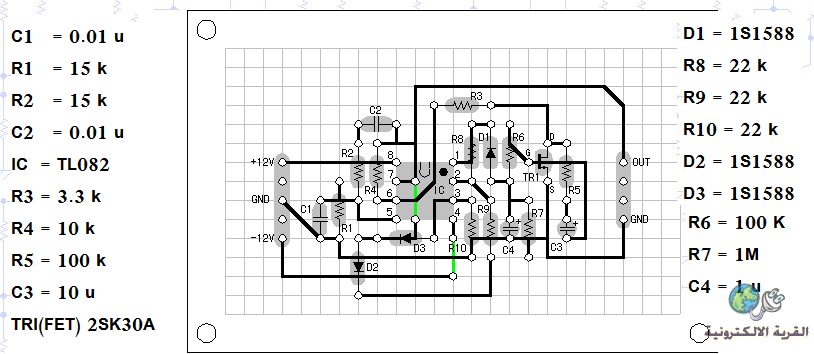

ثانيا أنا وجدت هذه الدائره وهى لموجه جيبيه أرجو إعطاء رأيك فيها ولك جزيل الشكر


[IMG][/IMG]
