اقتباس:
المشاركة الأصلية كتبت بواسطة mostafa_eldabee
بسم الله الرحمن الرحيم
أخى سعيد أنا أريد أن أصنع انفيرتر ولكنى محتار فى اختيار الطريقه
ففى بدايه المشاركات قمت بوضع شرح مفصل وجميل جداً للأنفيرتر
ولقد قمت بقرأته وفهمته ولكنى أريد الآن الإنتقال الى التنفيذ مع ملاحظه
أننى مبتدئ ولكن لى بعض الاستفسارات :
1- فبالنسبه للمذبذب هل استخدم 4047 ام استخدم 555 ؟ وسبب استخدامك ل 4047 فى الانفيرتر الذى قمت بشرحه ؟
2- بالنسبه للدريفر هل استخدم irfp064 or 2n3055 وايهما تفضل ؟
3- لقد قمت بشرح الانفيرتر وال AVR فأيهما تفضل وما الفرق بينهما ؟
بارك الله فيك وجزاك الله كل خير
|
اخى مصطفى لماذا استخدم 4047 ولا استخدم 555 ؟؟؟
اخى العزيز فى الانفيرتر وفى دائرة المذبذب نحتاج الى تردد 50 هيرتز فى الثانية الواحدة ونستطيع ان ننتج هذا التردد بكلا الانتكريدين (4047 و 555 ) ولاكن الفرق الوحيد بين الاثنين هو اننا اذا استخدمنا 4047 نحصل على خرجين وهذا هو المطلوب ولاكن اذا استخدمنا 555 نحصل على خرج واحد وهذا لاينفع و لن ندخل فى الكثير من التفاصيل
الدرايف اذا كانت هذا اول مرة تصنع فيها انفيرتر استخدم 2n3055 حتى تتعود فمشاكله اقل من مشاكل الموسفيت
كما اوضحت فى السابق انفيرتر avr يكون الخرج فيها ثابت مع تزايد الحمل اى 220 فولت وبما انك مبتدى فلا انصحك بها
ارجو ان اكون قد اوضحت لك الفكرة اتمنى لك التوفيق
سعيد قادر

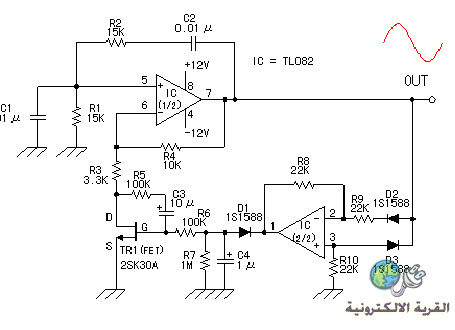

باقى الصوره
