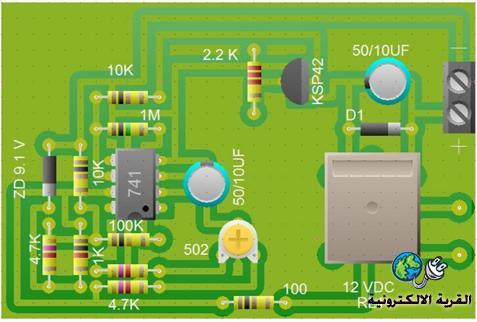

بعد ان فهمنا الدائرة قد تسأل كيف نستفيد من هذا الدائرة ؟؟
عزيزى كل هذا المنوال والشروحات هو لتشغيل واطفاء الريلاىفقط ..فنحن نريد من الدائرة المربوطة الى الانفيرتر ان يقوم باطفاء الريلاى عندما يصل فولتية البطارية الى فولتية موعينة وان يقوم بتشغيل الريلاى عندما ينخفظ فولتية البطارية
ناتى الان الى الريلاى من ماذا يتكون :
يتكون الريلاى المستعمل من ملف وثلاثة اقطاب
الملف ملفوف حول قلب حديدى عندما يمر تيارفى الملف يولد مجال مغناطيسى فيقوم بسحب الطرف المتغير اليه وهكذا يسبب فى تغير مسار الاقطاب , لدى ريلاى المستعمل فى الدائرة خمست اطراف او اقطاب :
الملف يكون على طرفان
يبقى ثلاثة اطراف :
1-الطرف المتغير وسوف نسمى طرفA)
2- الطرف المتصل مع الطرف المتغير فى عدم وجود الفولتية على ملف الريلاى نسمى طرفB )
3- الطرف المتصل مع الطرف المتغير فى وجود الفولتية على ملف الريلاى نسمى طرف (C)

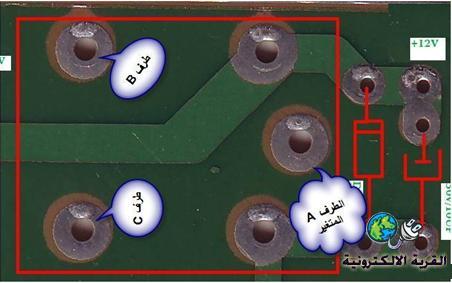

وهذا هو الصورة التوضيحية :
