سعيد قادر · 30-10-2010, 06:34 PM

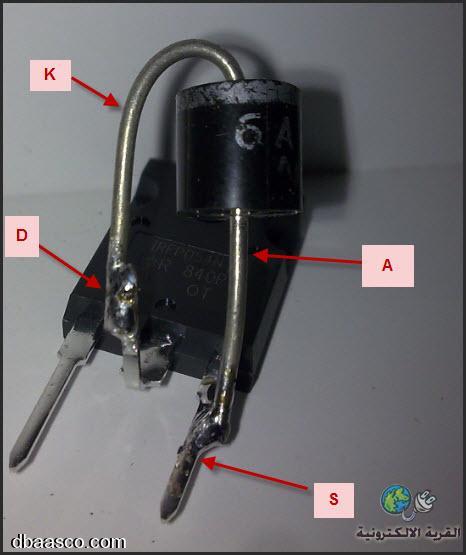

ثم بعد ذالك نقوم بتلحيم الطرف الاخر لدايود وهو الطرف (انود ) الى طرف (S) للموسفيت كما هو موضح فى الصورة

سعيد قادر · 30-10-2010, 06:41 PM

هذا هو طريقة ربط الدايود مع الموسفيت اخوانى مع كل موسفيت يتم ربط دايود واحد بهذا الطريقة وهو فقط عملية اعادة لطريقة الربط السابقة

ملاحضة

الدايود المستعمل هنا 6 امبير دايود لكل موسفيت

ارجو ان اكون قد اوضحت لكم الفكرة

سعيد قادر · 30-10-2010, 06:58 PM

سؤال فى غاية الجمال

ساقوم بتحضير ل اجابة هذا السؤال عن قريب انشاء الله

SALAH84 · 30-10-2010, 07:48 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة سعيد قادر

طيب اخى صلاح حملت الملف وفى الغد اجيبك انشاء الله

لاتنساااااااااااااااااااااااااني

سعيد قادر · 30-10-2010, 08:14 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة SALAH84

لاتنساااااااااااااااااااااااااني

لم انساك اخى صلاح شو ف لدية بعض الملاحضات عن الدايرة

فى الاول المذبذب من ناحية التوصيلات تمام ولاكن غير مقاومتي الخرج من 10k الى 22 اوم

سعيد قادر · 30-10-2010, 08:35 PM

المشار اليه غلط راجع الاوتوشارج

SALAH84 · 31-10-2010, 04:42 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة سعيد قادر

لم انساك اخى صلاح شو ف لدية بعض الملاحضات عن الدايرة

فى الاول المذبذب من ناحية التوصيلات تمام ولاكن غير مقاومتي الخرج من 10k الى 22 اوم

اشكرك
ولكن انظر الى الرسم التالي
http://upload.qariya.info/images/qariya-bd77f08bf2.jpg
مقاومات الخرج 10K وليس 22K
هل راجعت الدرايف (50N06+2N3055)
ملاحظه اضفت للرسم عدد 2 باور 2n3055 فقط ولكن عند التنفيذ اضيف العدد المطلوب

SALAH84 · 31-10-2010, 04:54 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة سعيد قادر

المشار اليه غلط راجع الاوتوشارج

ما الخطأ بالضبط
قيمة المقاومه سليمه
توصيلها سليم
لقد راجعت الرسم الذي قمت بتحميله منك
ولكن كله سليم
ارشدني للخطأ
