تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة SALAH84

اشكرك

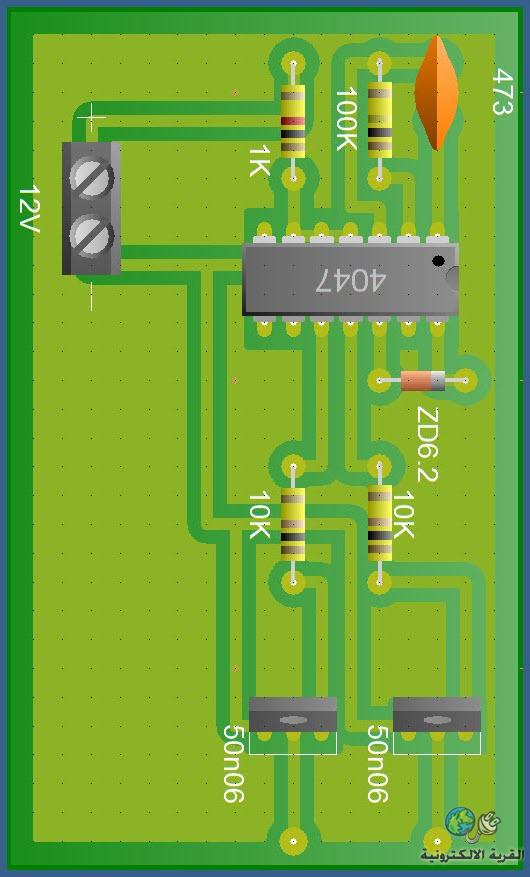

ولكن انظر الى الرسم التالي
http://upload.qariya.info/images/qariya-bd77f08bf2.jpg
مقاومات الخرج 10K وليس 22K
هل راجعت الدرايف (50N06+2N3055)
ملاحظه اضفت للرسم عدد 2 باور 2n3055 فقط ولكن عند التنفيذ اضيف العدد المطلوب

اعرف اخى صلاح اجعلها 22 اوم احسن واقوى واثبت

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة SALAH84

ما الخطأ بالضبط
قيمة المقاومه سليمه
توصيلها سليم
لقد راجعت الرسم الذي قمت بتحميله منك
ولكن كله سليم
ارشدني للخطأ

شوف اخى صلاح هذا دائرة الاوتوشارج وانضر الى المقاوة (10k ) ورقم المقاومة فى الدائرة هو R9

الغلط هنا طرف المقاومة المتغيرة لايتم توصيله الى المقاومة 10k دقق جيدا فى الصورة

[SALAH84]

عرفت فين الخطأ
اشكرك
وارجو مراجعة باقي الدائره

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة SALAH84

عرفت فين الخطأ
اشكرك
وارجو مراجعة باقي الدائره

طيب يا استاذ صلاح انشاء الله

[ahmed115]

السلام عليكم
اخى سعيد هل هناك ملف وورد او بى دى اف جمعت فيه شروحات الدائرة واجابات الاسئلة المهمة؟

اذا لم تكن قد قمت بعمله فرجاء سويه حتى استطيع دراسة الانفرتر اللى عقدنى كل المدة دى كلها

وانا عارف انه تعب لك ولكن عشمى فيك كبير

[سعيد قادر]

شكرا لك استاذ احمد عند الانتهاء منها سارفعها ان شاء الله

[سعيد قادر]

حتى يتم الرد يا ادارة

[SALAH84]

المشاركة الأصلية كتبت بواسطة سعيد قادر

طيب يا استاذ صلاح انشاء الله

ممكن تراجعها مره واحده
وتكتب ملاحظاتك كلها
لانك بتتأخر في الرد عليا
