تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة SALAH84

ممكن تراجعها مره واحده
وتكتب ملاحظاتك كلها
لانك بتتأخر في الرد عليا

استاذ صلاح اعتذر اتاخر فى الرد وذا لك بسبب انشغالى اخى العزيز راجعت الاوتوشارج والمذبذب ولم يبقى سوى الاوفرلود

المذبذب سليم وسوف اراجع الاوفرلود اليلة انشاء الله واعلمك

[سعيد قادر]

نكمل الدرس

كيف نحصل على الخرج من الانفيرتر ؟؟

كما نعلم الخرج فى الانفيرتر هو خرج المحولة وفى المحولة يوجد عدد من الاطراف ولتذكير
0 فولت وهو الطرف المشترك
210 فولت
220 فولت
230 فولت
لخرج الانفيرتر سوف نستعمل طرفين فقط (0 فولت مع 230 فولت ) اما الطرفين الاخرين نتحدث عنهما فيما بعد سوف نركز على الخرج فقط

سوف نستعمل ريلاى 220 فولت قد تسال ولما ذا نحتاجها ؟؟

دور الريلاى هنا هو لتغير الخرج من خرج الانفيرتر الى الكهرباء العامة او الوطنية وتحويلها الى شاحنة للبطارية

لتوضيح استعملت هنا ريلاى ذو ثلاثة اطراف لكى نفهم عملية التحويل كما نرى فى الصور

كما نرى فى الصورة هناك طرف مشترك بين خرج(CN1) الانفيرتر والريلاى والمحولة يتم توصيلهما مع بعض و يكون هذا الطرف ثابت مشترك بين الكل

[سعيد قادر]

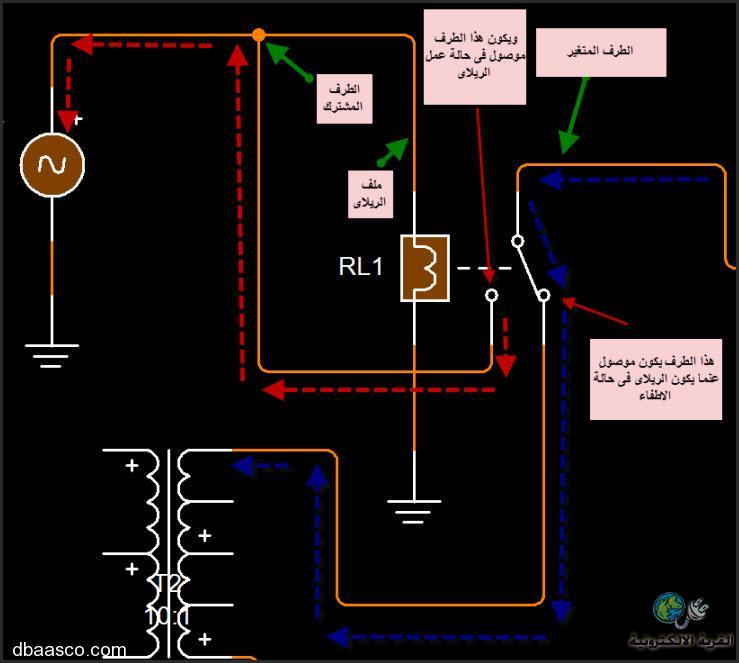

كما نرى فى الصورة خرج الانفيرتر هو cn1 ويتكون من طرفين واحدة مشتركة كما هو موضح (علامة الارضى هو الطرف المشترك ) والطرف الاخر متصل الى الطرف المتغير لريلاى وهذا الطرف المتغير لديه حالتان
الحالة الاولى
عندما يكون الريلاى فى حالة اطفاءاى غير موصول الى الكهرباء 220 فولت يكون الطرف المتغير لريلا موصول الى خرج المحولة وهو هنا 230 فولت

والحالة الثانية
عندما يكون الريلاى موصول الى الكهرباء 220 فولت فى هذه الحالة يحدث تغير مسار على الطرف المتغير ويتم توصيله الى الطرف الغير مشتر للكهرباء وهنا اشير الى نقطة مهمة ان الطرف التانى لريلاى مع ملف الريلاى يتم توصيلهما مع بعض ثم يتم توصيلهما الى الطرف الغير مشترك للكهرباء كما هو موضح فى الصورة

[سعيد قادر]

[SALAH84]

المشاركة الأصلية كتبت بواسطة سعيد قادر

استاذ صلاح اعتذر اتاخر فى الرد وذا لك بسبب انشغالى اخى العزيز راجعت الاوتوشارج والمذبذب ولم يبقى سوى الاوفرلود

المذبذب سليم وسوف اراجع الاوفرلود اليلة انشاء الله واعلمك

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

[محمود المليجى]

ياباشا مهندس سعيد قادر بجد انتة عبقرى بصراحة معالك محمود مصرى 30 سنة فنى تركيبات منزلية انا مشترك من زمان فى الموقع انا لسة والله شايف الموضوع بتاع الانفرتير ارجو من حضرتك من البادية اصل انا ناوى اعمل المشروع الانفرتير فى المذبذب فية زينر دايود 6.2vالمقاومة 1kكام اوم والمقاومة الثانية 100kكام اوم والمكثف 473ميكرو فراد ولا اية اسف انى ضيقت حضرتك ارجو الرد عشان والله هعمل المشروع دة فى الخير وتانى حاجة يقدنى فى عملى وشكرا على الافادة من حضرتك

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

ياباشا مهندس سعيد قادر بجد انتة عبقرى بصراحة معالك محمود مصرى 30 سنة فنى تركيبات منزلية انا مشترك من زمان فى الموقع انا لسة والله شايف الموضوع بتاع الانفرتير ارجو من حضرتك من البادية اصل انا ناوى اعمل المشروع الانفرتير فى المذبذب فية زينر دايود 6.2vالمقاومة 1kكام اوم والمقاومة الثانية 100kكام اوم والمكثف 473ميكرو فراد ولا اية اسف انى ضيقت حضرتك ارجو الرد عشان والله هعمل المشروع دة فى الخير وتانى حاجة يقدنى فى عملى وشكرا على الافادة من حضرتك

اشكرك استاذ محمود القيم واضحة 1k يعنى 1000 اوم و 100k يعنى 100000 اوم والمكثف 473k هو 0.1 مايكرو وارجو ان تطلع على هذا الجدول للمزيد من الايضاح

http://www.turretboards.com/capacito...sion_chart.htm

حاولت مراسلتك على الخاصة ولاكنك لم تقم بتفعيل الرسائل ولهذا اجبتك هنا

اتمنى لك التوفيق

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة SALAH84

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

استاذ صلاح الاوفرلود تمام مع المذبذب صلح الغلط فى الاوتوشارج وقم بطعه
