تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

نكمل الدرس انشاء الله

فى الدرس السابق قمنا بحجز طرفى المحولة الطرف 0 مع 230 فولت لخرج الانفيرتر وستخدمنا فيها ريلاى وهذان الطرفان للخرج فقط

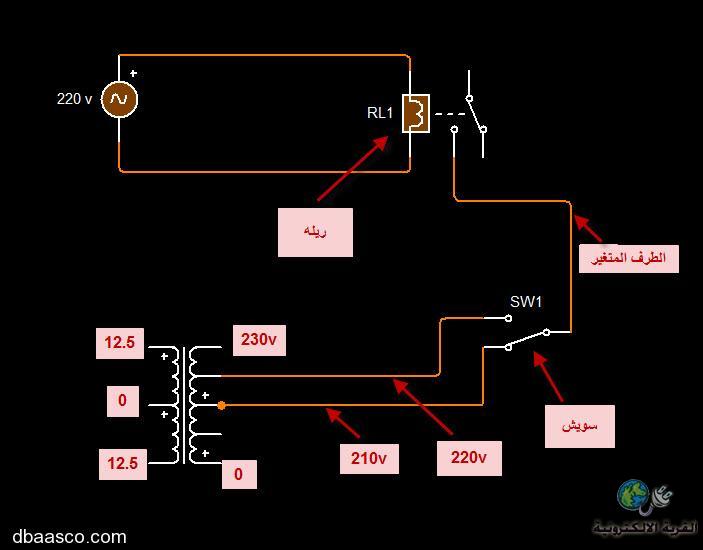

فى عملية الشحن سوف نستخدم اطراف المحولة 210 و220 فولت ولتوضيح الفكرة استخدمت هنا ايضا ريلة ذات ثلاثة اطراف طرف متغير مع طرفين ثابتين وسنستخدم ايضا سويش ثلاثة اطراف والسويش ايضا فيها طرف متغير مع طرفين ثابتين فى الاول نقوم بتلحيم طرفى المخولة 210 و220 فولت الى الاطراف الثابتة لسويش كما هو موضح فى الصورة الطرف المتغير فى السويش نقوم بتوصيله الى الطرف الثابت لريلاى الطرف الغير موصول مع الطرف المتغير فى حال عدم وجد فولتية على ملفى الريلاى اى يكون موصول مع الطرف المتغير عند عمل الريلاى اى وجود فولتية على طرفى الملف لريلاى

[سعيد قادر]

ولا ننسي الطرف 0 فى المحولة هو طرف مشترك فى خرج الانفيرتر وفى عملية الشحن عندربط الريله الى الكهرباء يتم توصيل الطرف المتغير لريلاي مع الطرف المتغير لسويش فى الدرس القادم ساقوم باذن الله تعالى بربط الريلتين معا وفكرة توصيل الكهرباء الى الطرف المتغير لسويش

[محمود المليجى]

شكرا على الموضوع وكل سنة وانتم طيبون

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

شكرا على الموضوع وكل سنة وانتم طيبون

وانت طيب استاذ محمود شكرالك

[محمود المليجى]

شكرا ياستاذ سعيد على المجهود العظيم

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة محمود المليجى

شكرا ياستاذ سعيد على المجهود العظيم

بارك الله فيك استاذ محمود اشكرك على كلامك الطيب شكرا لك

[سعيد قادر]

نكمل الدرس انشاء الله

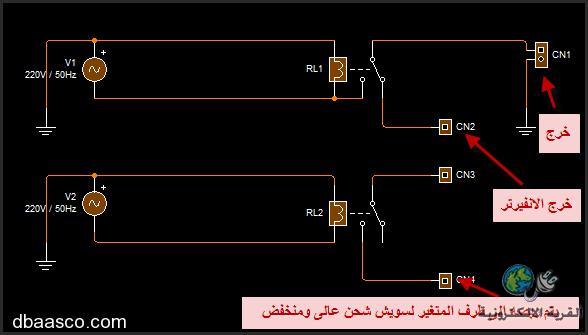

لتذكير فى الدرس السابق استعملنا ريلة لتحديد الخرج بين خرج الانفيرتر والكهرباء الوطنية وريلة اخرى يستعمل فى عملية الشحن كما فى الصورة

]

[سعيد قادر]

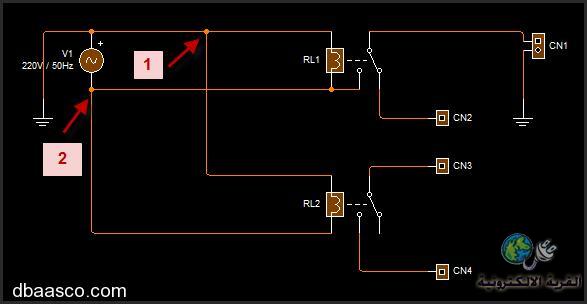

نلاحض هنا ان مصدر التغذية واحد و هو 220 فولت لذا سنقوم برط ملف الريلتين مع بعض كما هو موضح فى الصورة وقد اشرت اليها رقم 1 و 2 لدلالة
