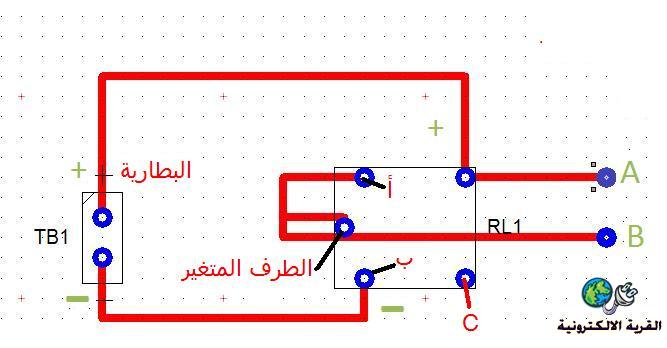

اخى العزيز انضر الى الصورة :
عندنا ريلاى 12 فولت الطرفان (
أ و ب ) هما طرفا ملف الريلاى الطرف السالب موصول الى نقطة (ب ) والطرف الموجب موصول الى الطرف (
A ) والطرف
(أ ) موصول مع طرف (B ) الطرف
(B ) هو الطرف المتغير فى حال عدم وجود الفولتية على ملف الريلاى يكون الطرف المتغير موصول مع طرف (C ) وفى حال وجود فولتية على ملف الريلاى تكون الطرف المتغير موصول مع طرف (A )
كما ترى فى الصورة الطرف الموجب لم يتم توصيله الى طرف (أ ) وهو الطرف التانى لملف الريلاى وهذا يعنى بان الريلاى لايعمل فى هذه الحالة طيب .....
ماذا يحدث لو قمت بتوصيل الطرفان (A و B ) للحضة فقط كما يعمل الترانزستور بلس واحد فقط ؟؟؟
سيصل موجب البطارية الى الطرف (أ) وهو الطرف الثانى لريلاى وعلى الفور يعمل الريلاى فيحدث تغير مسار فيتم توصيل الطرفان ( A و B ) فيعمل الريلاى طالما كان هناك فولتية على ملف الريلاى هذا هو فكرة الاوفر لود
