تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

شوف اخى يوسف قبل كل شى نقوم بفحص المذبذب نبدا من الاول قم بازالة كل كل الاسلاك عن المذبذب فقط ابقى على سلكى السالب وموجب الدائرة

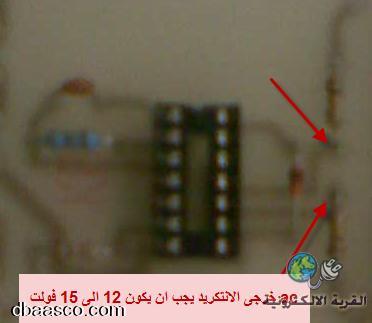

بعد الازالة قم بتوصيل المذبذب الى البطارية السالب الى السالب والموجب الى الموجب ثم بعد ذالك قم بفحص خرج الانتكريد وسنستخدم جها افوميتر اجعل رنج الجهاز على 50 فولت ac ثم بعد ذالك قم بفحص رجلى الانتكريد الخرج فيجب ان يكون هناك مابين 12 الى 15 فولت ac اشرت لك المكان قم بفحصه واعلمنى حتى نكمل باقى الفحوصات

[uosef_001]

طلع معي 7 فولت
استاذ سعيد

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

طلع معي 7 فولت
استاذ سعيد

مادام هناك فولتية المذبذب تمام بس عند مشكلة فى التردد احتمال يكون 47 او 48 هيرتز لحل هذا المشكلة قم بربط مقاومة 1 ميجا على التوازى مع المقاومة 100k حتى يكون التردد بين 50 الى 52 هير تز اذا لم يكن لديك المقاومة الان مش مشكلة قم بربطها فى وقت اخر المهم تاكدنا من عمل المذبذب ناتى الى الدرايف قم بازالة كل التوصيلات عنه فقط يبقى عندك الترانزستورات على المبرد واعلمنى عند الانتهاء منه

[uosef_001]

صار شورت عندي بالبطارية وضربت البطارية
وفكيت الترنستورات

[uosef_001]

القراءة الصحيحة
7.40 فولت

[uosef_001]

قصدك 1 اوم
ولا 1 ميجا
وبينفع اغير المقاومة 100 كيلو واركب واحد ثانية اكبر

وانا فكيت النرنستورات
والانتركيد الخارج تبعه بالزبط
7.40 فولت
تعديل / حذف المشاركة

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

صار شورت عندي بالبطارية وضربت البطارية
وفكيت الترنستورات

استخدم هاف 12 فولت لتفادى الشورت حتى يخلص الجهاز

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة uosef_001

قصدك 1 اوم
ولا 1 ميجا
وبينفع اغير المقاومة 100 كيلو واركب واحد ثانية اكبر

وانا فكيت النرنستورات
والانتركيد الخارج تبعه بالزبط
7.40 فولت
تعديل / حذف المشاركة

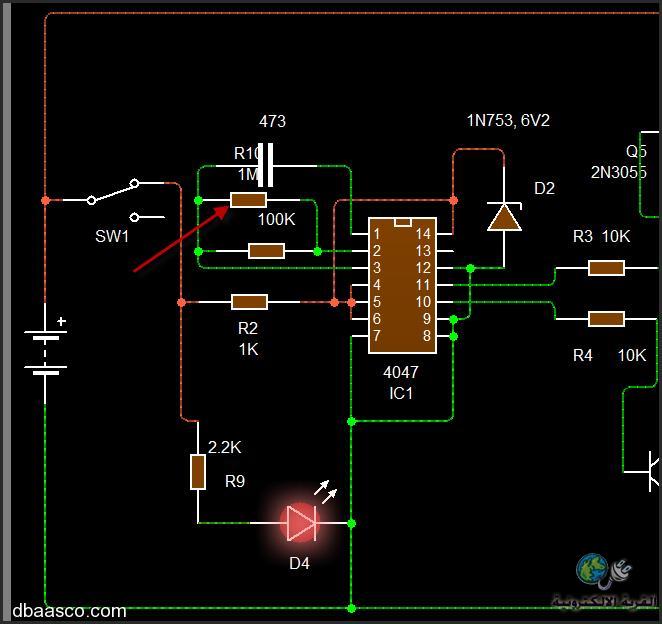

قم بتوصيلها هكذا
