دارة تشغيل لمبة عند الظلام بشكل تلقائي

[فكروعلم]

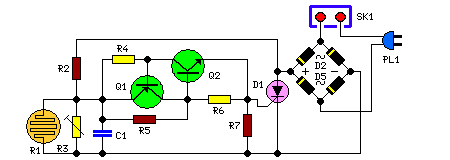

أقدم لكم اليوم دارة جميلة وسهلة التطبيق لتشغيل لمبة أو عدة لمبات بشكل تلقائي عند حلول الظلام وتقوم بإطفائها في النهار



R1= LDR
R2 = 100K
R3 = 200K
R4 = 470R
12K R5 =
R6 = 1K
R7 = 470R
C1-63V = 10nF
D1 = TIC106D
D2 = 1N4007
D3 = 1N4007
D4 = 1N4007
D5 = 1N4007
Q1 = BD327
Q2 = BD337
SK1 = مقبس تيار كهربائي أنثى

[emad1]

جميلة وبسيطة شكرا جزيلا أخ فكر

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

جميلة وبسيطة شكرا جزيلا أخ فكر

تسلم يا أخ عماد

[ayam]

السلام عليكم
دائرة حلوة و عملية
افترض ان R5 لغرض تغيير حساسية الدائره

بارك الله فيك

[khaledkamal21]

السلام عليكم

برجاء مراجعه ارقام NPN - PNP

حيث ان رقم BD327 ليس له داتا شيت بالاضافه الي ان BD337
120 فولت فقط


نرجو مراجعه الدائرة لتعمل علي 220 فولت

و ان كنت مخطأ فارجو تصحيح خطئ

اخيكم
خالد

[فكروعلم]

المشاركة الأصلية كتبت بواسطة khaledkamal21

السلام عليكم

برجاء مراجعه ارقام NPN - PNP

حيث ان رقم BD327 ليس له داتا شيت بالاضافه الي ان BD337
120 فولت فقط


نرجو مراجعه الدائرة لتعمل علي 220 فولت

و ان كنت مخطأ فارجو تصحيح خطئ

اخيكم
خالد

أخي الترانزستورات لن يمر بهم جهد 220 فولت استعمل BC337 و BC327 على مسؤليتي

[khaledkamal21]

عفوا سيدي لقله خبرتي حيث اني هاوي فقط و لست ضليع مثل سيادتك

و لكن اسمح لي بسؤال

عند بحثي للداتاشيت BC327 لم اجد له وجود

هل هذا تقصير من الداتا شيت ؟

كما لم اجده في برنامج VRT ايضا

عذرا لجهلي

اخيكم خالد

[فكروعلم]

المشاركة الأصلية كتبت بواسطة khaledkamal21

عفوا سيدي لقله خبرتي حيث اني هاوي فقط و لست ضليع مثل سيادتك

و لكن اسمح لي بسؤال

عند بحثي للداتاشيت BC327 لم اجد له وجود

هل هذا تقصير من الداتا شيت ؟

كما لم اجده في برنامج VRT ايضا

عذرا لجهلي

اخيكم خالد

أخي خالد BC327 هو نفس مواصفات BC337 ويختلفان بالنوع أي 327 pnp و 337 npn
